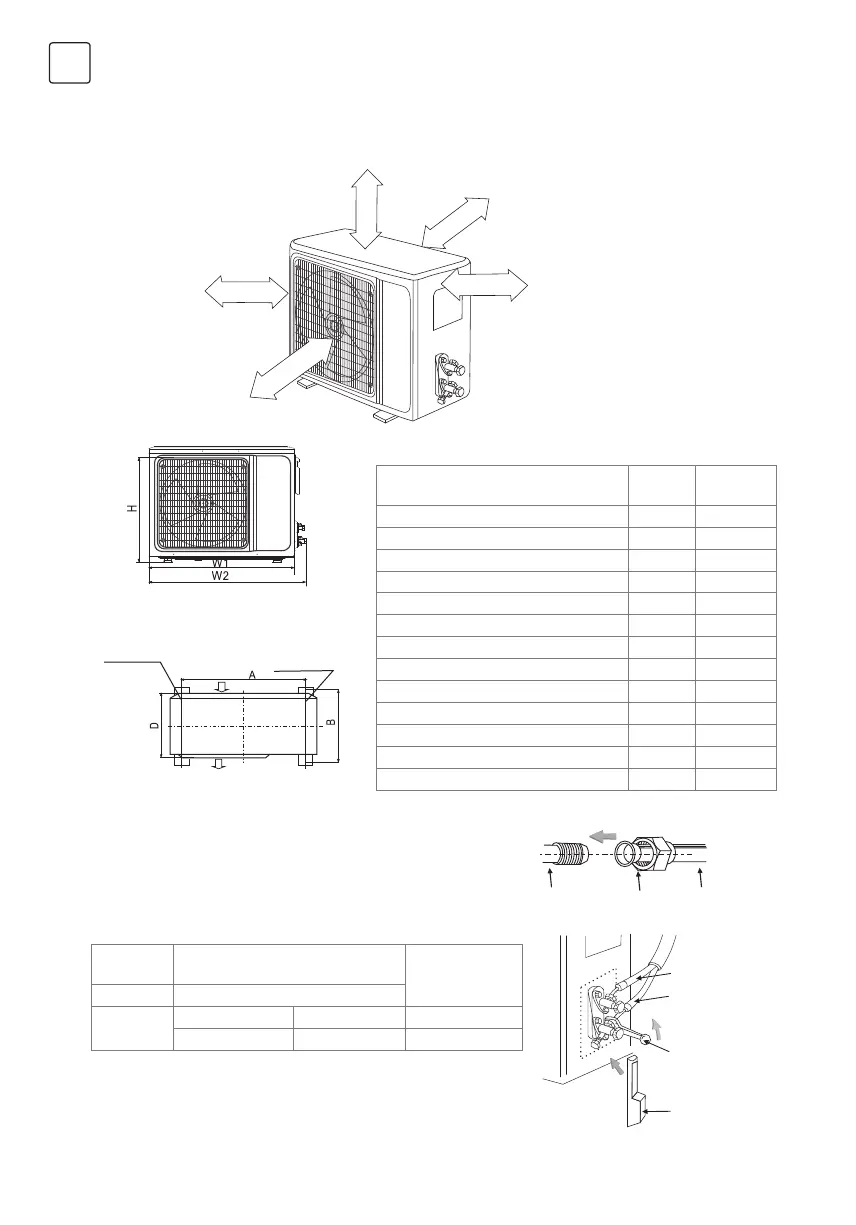

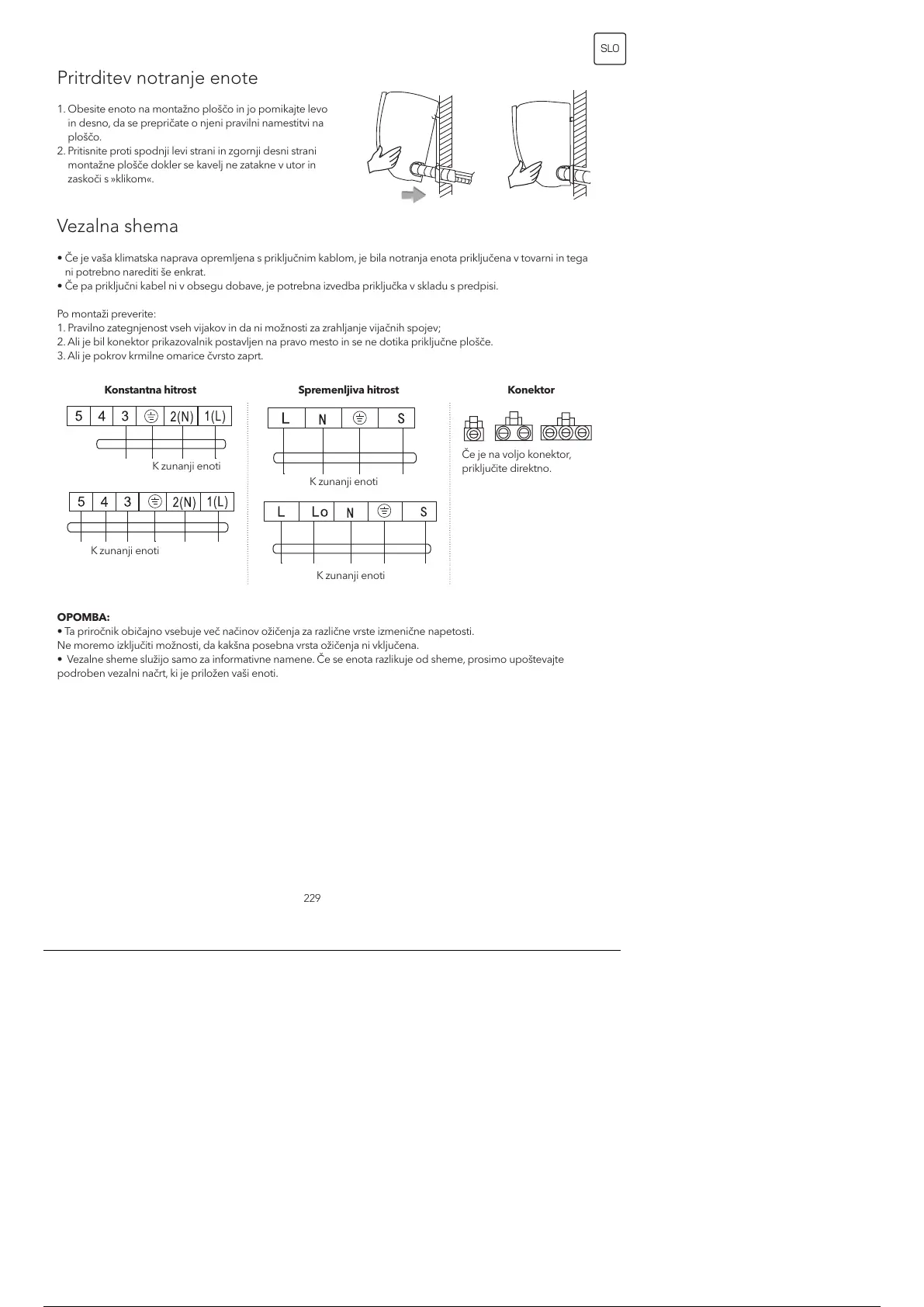

Pritrditev notranje enote
Vezalna shema
1. Obesite enoto na montažno ploščo in jo pomikajte levo
in desno, da se prepričate o njeni pravilni namestitvi na
ploščo.
2. Pritisnite proti spodnji levi strani in zgornji desni strani
montažne plošče dokler se kavelj ne zatakne v utor in
zaskoči s »klikom«.
• Če je vaša klimatska naprava opremljena s priključnim kablom, je bila notranja enota priključena v tovarni in tega
ni potrebno narediti še enkrat.
• Če pa priključni kabel ni v obsegu dobave, je potrebna izvedba priključka v skladu s predpisi.
Po montaži preverite:
1. Pravilno zategnjenost vseh vijakov in da ni možnosti za zrahljanje vijačnih spojev;
2. Ali je bil konektor prikazovalnik postavljen na pravo mesto in se ne dotika priključne plošče.
3. Ali je pokrov krmilne omarice čvrsto zaprt.
OPOMBA:
• Ta priročnik običajno vsebuje več načinov ožičenja za različne vrste izmenične napetosti.
Ne moremo izključiti možnosti, da kakšna posebna vrsta ožičenja ni vključena.
• Vezalne sheme služijo samo za informativne namene. Če se enota razlikuje od sheme, prosimo upoštevajte
podroben vezalni načrt, ki je priložen vaši enoti.
Če je na voljo konektor,
priključite direktno.
Konstantna hitrost
K zunanji enoti
K zunanji enoti
K zunanji enoti
K zunanji enoti
Spremenljiva hitrost
Konektor
