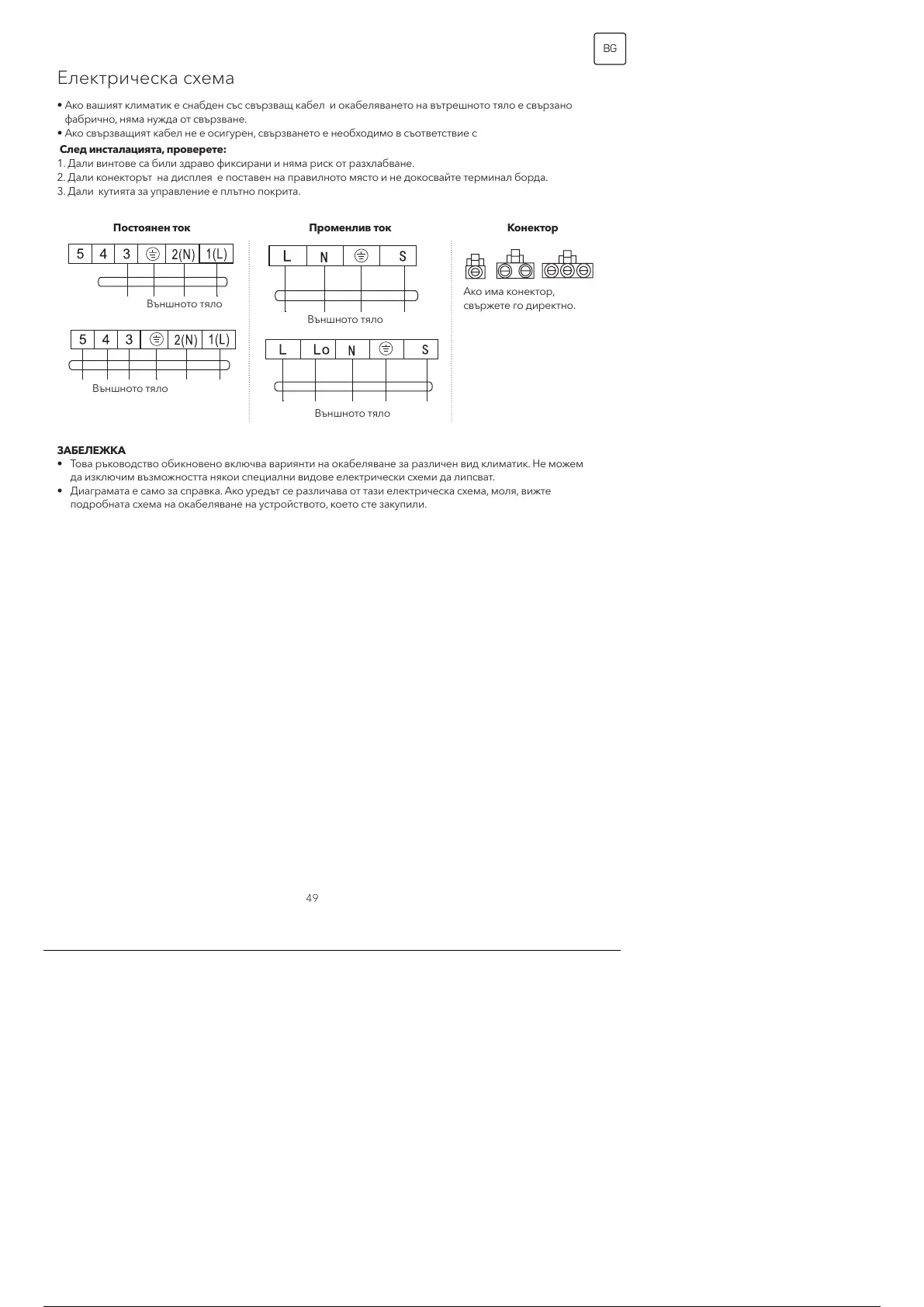

50
BG
Свържете външния модул към свързващата тръба:
Насочете контра-отвора на свързващата тръба към спирателния
вентил и затегнете конусната гайка с пръсти. След това затегнете
конусната гайка с динамометричен ключ. При удължаване на
тръбите трябва да се добави допълнително количество хладилен
газ, така че работата на климатика да не бъде изложена на риск.
Забележка:
1.Тази таблица е само за справка.
2.Свързващите елементи не трябва да се използват повторно, освен след
повторно разширяване на тръбата.
3. След монтажа, проверете дали капакът на спирателния вентил е здраво
затегнат

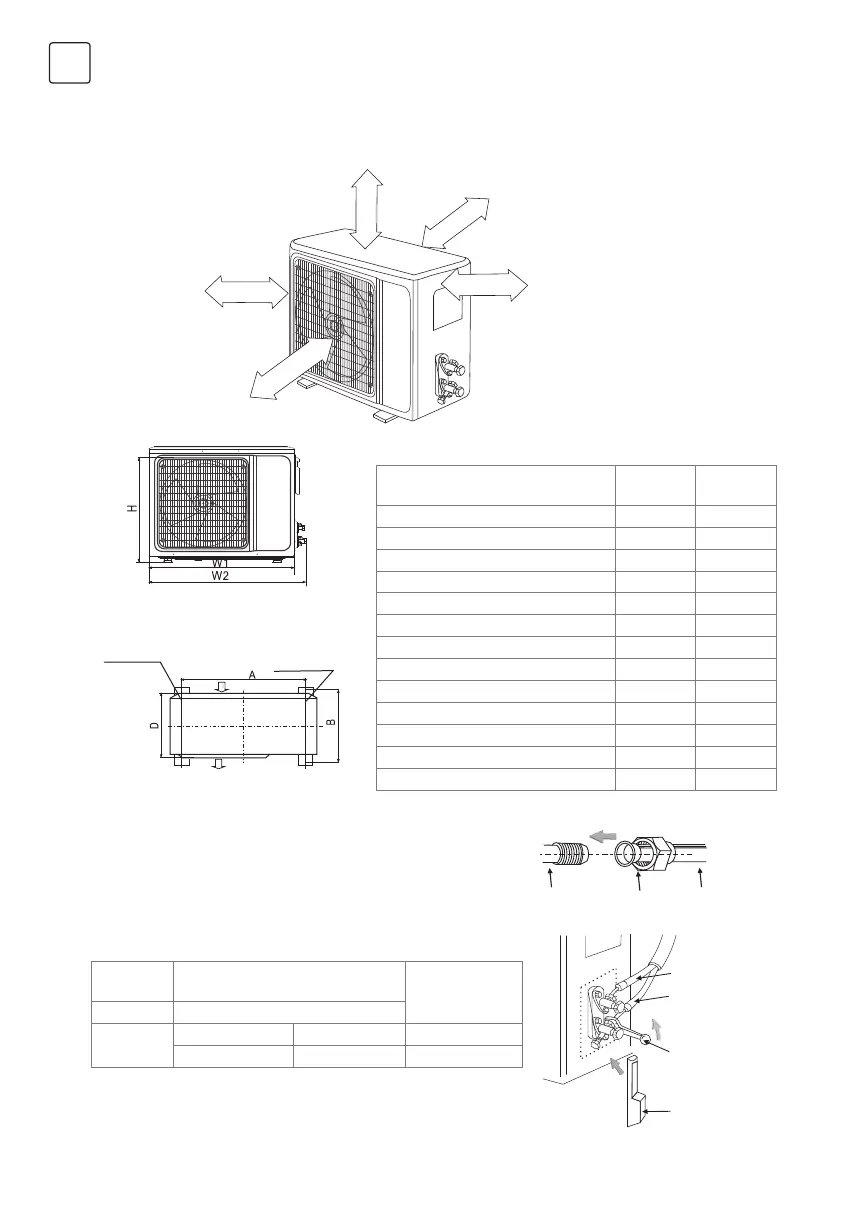

МОНТИРАНЕ НА ВЪНШНОТО ТЯЛО GAS R32
Размерен чертеж на инсталацията на външния модул
Монтиране на свързващата тръба
Болт за монтаж на външен модул
Пространство до преградата
Пространство до преградата
Пространство до преградата
Разтояние отзад
Разтояние отпред
Над 50cm
Над 50cm
Над 30cm
Над 200cm
Над 10cm
Леви крачета за
монтаж
Десни крачета
за монтаж
Вход на
въздуха
Изход на въздуха
Размер на външния модул
W1(W2) x H x D (mm)
A (mm) B (mm)
665(710)x420x280 430 280
600(645)x485x260 400 290
660(710)x500x240 500 260
700(745)x500x255 460 260
730(780)x545x285 540 280
760(810)x545x285 540 280
790(840)x550x290 545 300
800(860)x545x315 545 315
800(850)x590(690)x310 540 325
825(880)x655x310 540 335
900(950)x700x350 630 350
900(950)x795x330 535 350
970(1044)x803x395 675 409
Дължина
на тръбата
Количеството хладилен газ, което
трябва да се добави
Количество
хладилен газ за
уреда
5M Не е необходимо
5-15M
CC12000Btu 16g/m 1 kg
CC18000Btu 24g/m 2 kg
Свързваща
тръба
тръба за течност
Газова
странична тръба
гаечен ключ
Капак на
спирателния
вентил
Тънка
гайка
Спирателен
вентил
