1. Отстранете винтовете и отстранете капака на E-частите от
устройството.
2. Свържете кабелите съответно към съответните клеми на клемната
платка на външното тяло (виж схемата на окабеляване) и ако има
сигнали, идващи откъм щепсела, просто извършете стандартно
свързване.
3. Заземяване на кабела: Свалете заземителния винт от електрическата
скоба, покрийте края на заземителния кабел с винта за заземяване и
го завийте в отвора за заземяване.
4. Свържете надеждно кабела с крепежни елементи (пресоваща
плоскост).
5. Поставете капака на E-частите обратно в първоначалното му място и
го закрепете с винтове

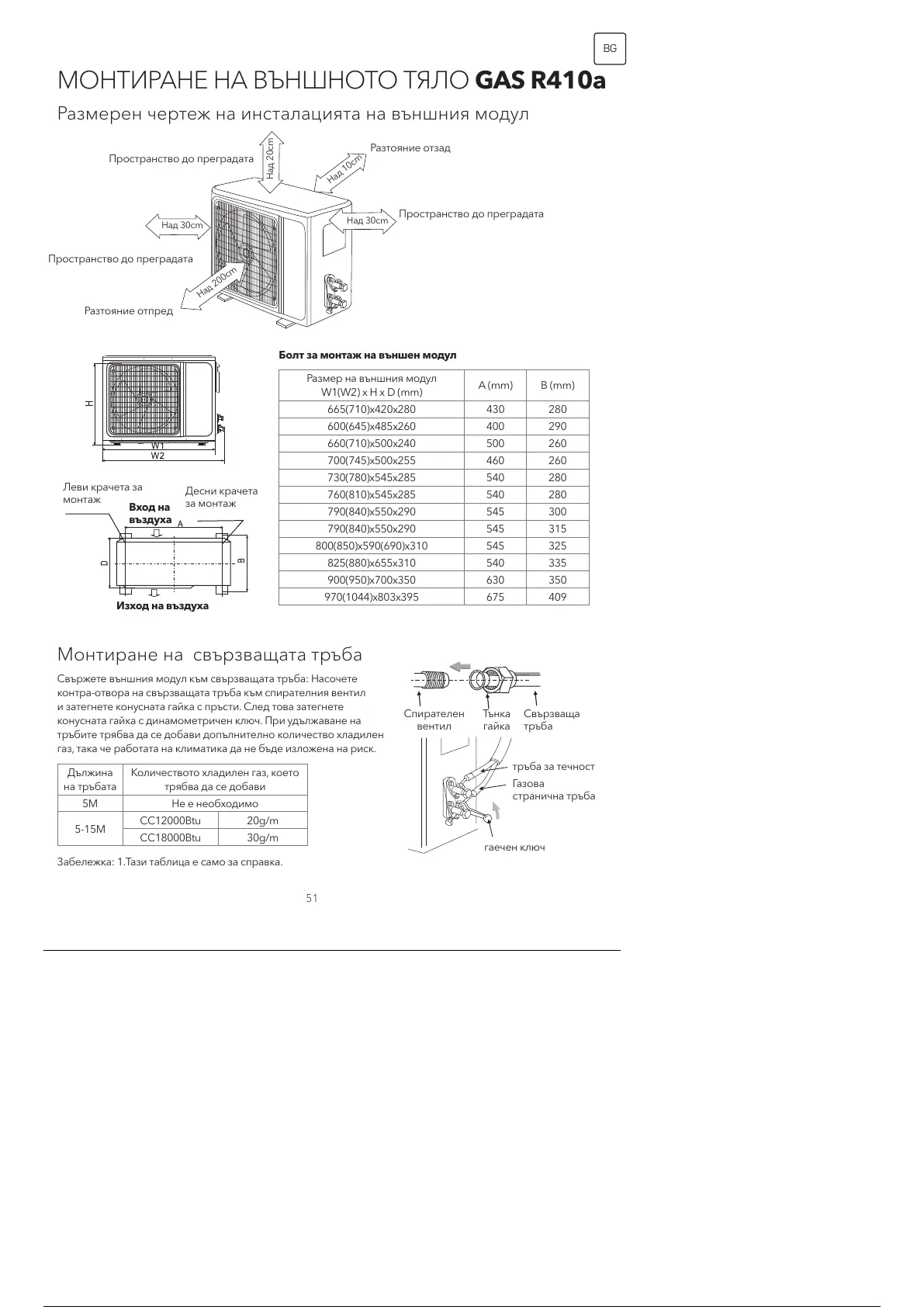

ИНСТАЛИРАЙТЕ ВЪНШНОТО ТЯЛО
Фиксирайте Вътрешното Тяло

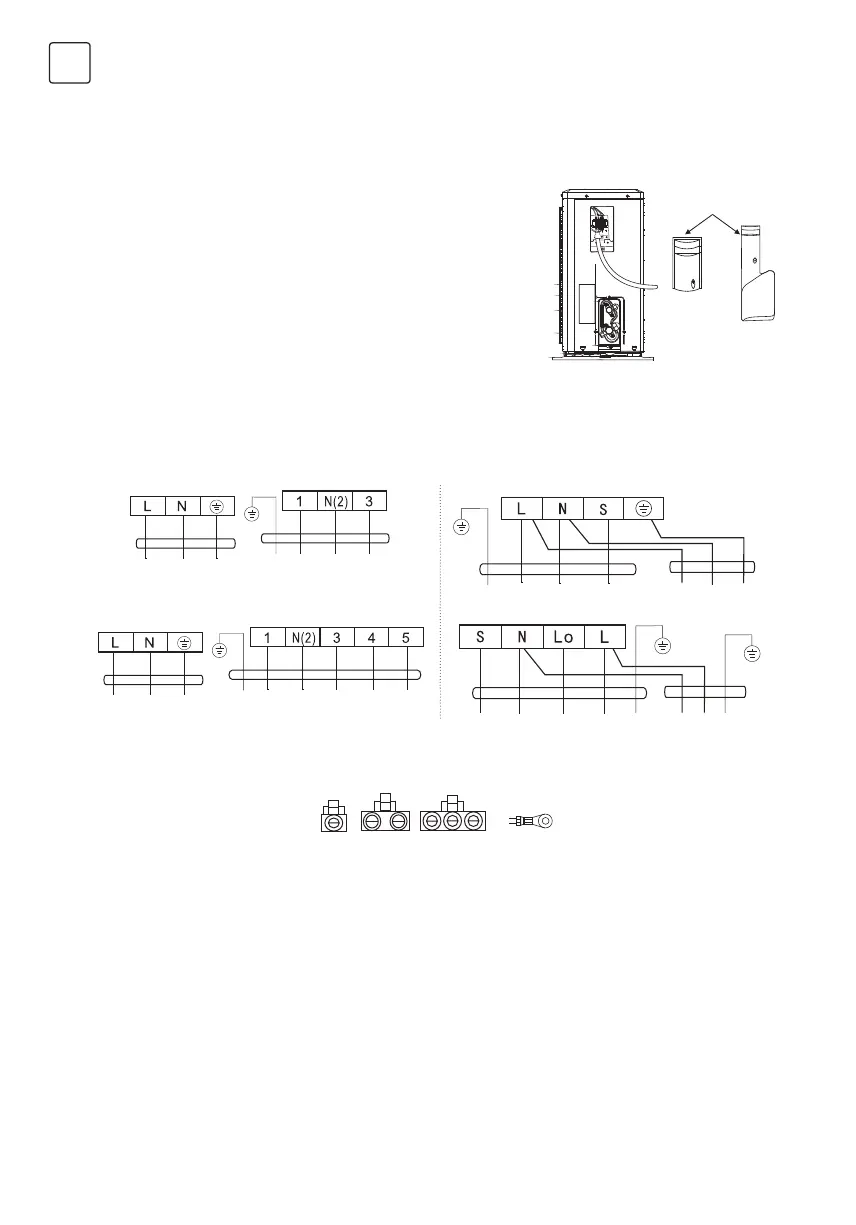

Електрическа схема
Постоянен ток
Конектор
Ако има конектор, свържете го директно.
ЗАБЕЛЕЖКА
• Това ръководство обикновено включва вариянти на окабеляване за различен вид климатик. Не можем
да изключим възможността някои специални видове електрически схеми да липсват.
• Диаграмата е само за справка. Ако уредът се различава от тази електрическа схема, моля, вижте
подробната схема на окабеляване на устройството, което сте закупили.
Променлив ток
Вътрешното тяло
Вътрешното тяло
Вътрешното тяло
Вътрешното тяло
