89
GR
Εγκατάσταση σωλήνα σύνδεσης Σύνδεσης: Στοχέυστε την αντίθετη οπή ττου
σωλήνα σύνδεσης στην βαλβίδα παύσης και στη συνέχεια σφίξτε το Ρακόρ
με τα χέρια και μετά με δυναμόκλειδο. Αν επιμηκυνθεί ο σωλήνας, πρέπει να
προστεθεί επιπλέον ποσότητα ψυκτικού μέσου για αποφυγή προβλήματος
λειτουργίας ή απόδοσης.
Σημείωση: ο πίνακας είναι μόνο ενδεικτικός

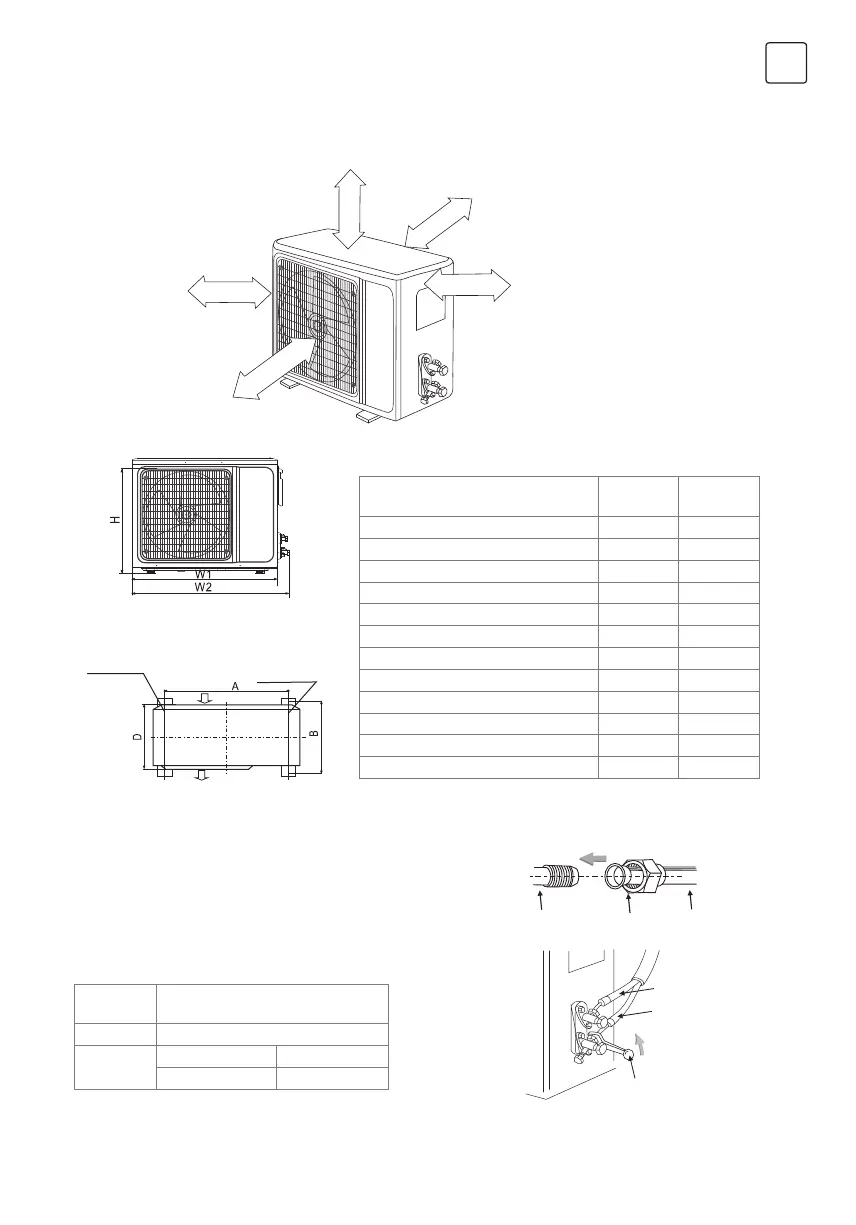

ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑ∆ΑΣ ΑΕΡΙΟ R410a
∆ιάγραα διαστάσεων εγκατάση εξωτερική ονάδα
Εγκατάσταση σωλήνα σύνδεση
Εγκατάσταση βαλβίδας εξωτερικής μονάδας
Απόσταση εμποδίου
Απόσταση εμποδίου
Απόσταση εμποδίου
Πλευρά εισόδου αέυα
Έξοδος αέρα
Πάνω από
20cm
Πάνω από
30cm
Πάνω από
30cm
Πάνω από 200cm
Πάνω από
10cm
Αριστερό πόδι
εγκατάστασης
Δεξί πόδι
εγκατάστασης
Είσοδος αέρα
Έξοδος αέρα
ΜέγεθοςΣχήματος Εξωτερικής
Μονάδας W1(W2) x H x D (mm)
A (mm) B (mm)
665(710)x420x280 430 280
600(645)x485x260 400 290
660(710)x500x240 500 260
700(745)x500x255 460 260
730(780)x545x285 540 280
760(810)x545x285 540 280
790(840)x550x290 545 300
790(840)x550x290 545 315
800(850)x590(690)x310 545 325
825(880)x655x310 540 335
900(950)x700x350 630 350
970(1044)x803x395 675 409
Μήκος
σωλήνα
Ποσότητα επιπλέον ψυκτικού
5M Δεν χρειάζετ
5-15M
CC12000Btu 20g/m
CC18000Btu 30g/m
Σωλήνας
σύνδεσης
Σωλήνας υγρού
Σωλήνας αερίου
Κλειδί
ΡακόρΒαλβίδα
