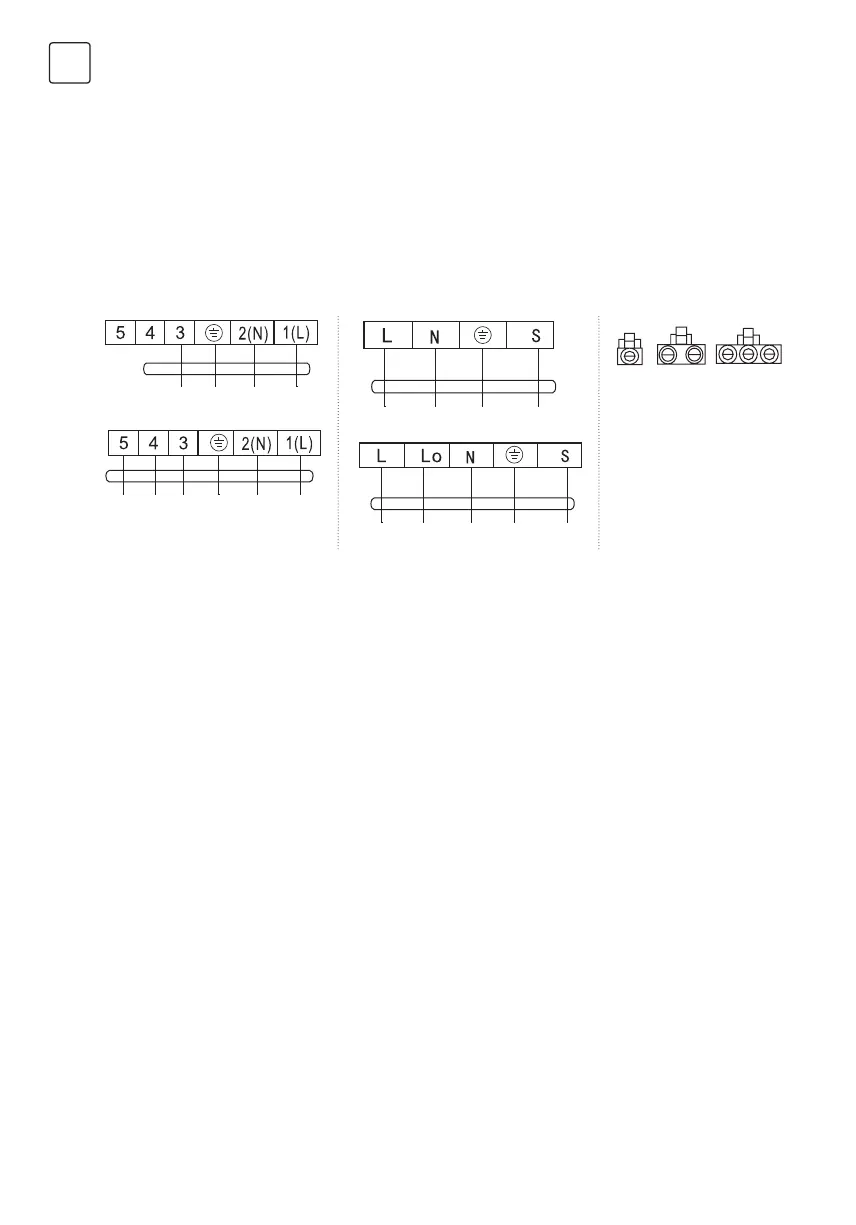

Dijagram el. instalacija
• Ako je vaš klima uređaj opremljen kablom za povezivanje, kablovi unutrašnje jedinice su tvornički povezani, nema
potrebe za povezivanjem.
• Ako kabel za povezivanje nije osiguran, potrebno je povezivanje
Nakon instalacije, provjerite:
1. da li su vijci dobro pričvršćeni, i nema opasnosti od otpuštanja.
2. priključak ploče za prikazivanje bez obzira da li je postavljen na pravo mjesto i ne dodiruje ploču terminala.
3. da li je poklopac kontrolne kutije dobro zatvoren
Ako postoji konektor,
povežite direktno.
Konstantna brzina
Spoljašna jedinica
Spoljašna jedinica
Spoljašna jedinica
Spoljašna jedinica
Promenljiva brzina
Konektor
NAPOMENA:
Ovaj priručnik obično uključuje režim instalacija za različite vrste klima uređaja. Ne možemo isključiti mogućnost da
neki posebni tipovi dijagrama instalacija nisu uključeni.
Dijagram je samo referenca. Ako se proizvod razlikuje od ove sheme instalacija, pogledajte detaljnu shemu
električnih instalacija na uređaju koji ste kupili.
