Tesla TA36FFML-1232IA - Page 231

231
SLO
1. Odvijte vijake in z enote odstranite pokrove elektronskih elementov.
2. Priključite kable na ustrezne sponke na priključni plošči zunanje enote
(glejte vezalno shemo) ali pa potisnite vodnike v vzmetne sponke.
3. Ozemljitveni vodnik: Odvijte ozemljitveni vijak na električnem okvirju,
nataknite uho ozemljitvenega vodnika na ozemljitveni vijak in ga
privijte v ozemljitveno navojno pušo.
4. Kabel zanesljivo pritrdite s sponkami (tiskano vezje).
5. Namestite pokrove elektronskih elementov nazaj na njihovo mesto in
jih privijte z vijaki.
MONTAŽA NOTRANJE ENOTE
Kabelska povezava

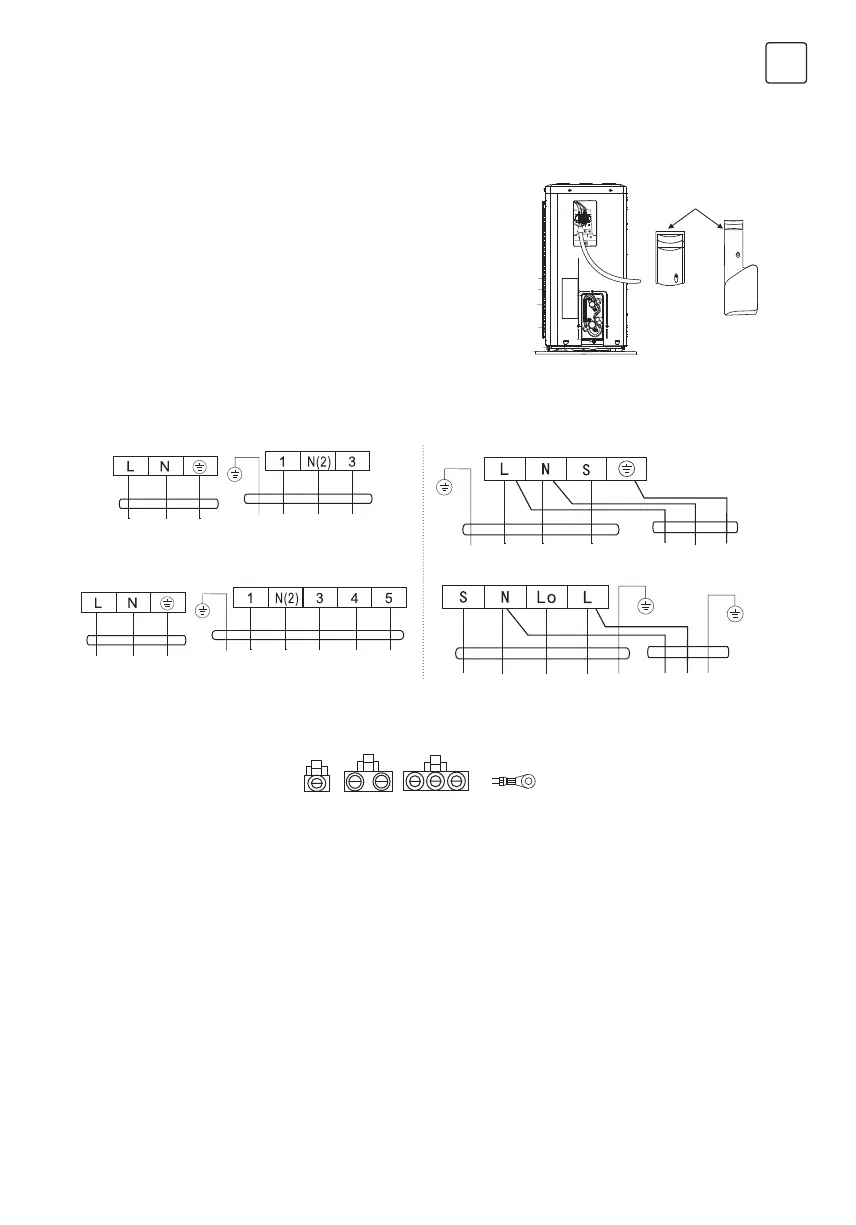

Vezalna shema
Konstantna hitrost
Konektor
Če je na voljo konektor, priključite vodnike neposredno.
OPOMBA:
• Ta priročnik običajno vsebuje več načinov ožičenja za različne vrste izmenične napetosti. Ne moremo izključiti
možnosti, da kakšna posebna vrsta ožičenja ni vključena.
• Vezalne sheme služijo samo za informativne namene. Če se enota razlikuje od sheme, prosimo upoštevajte
podroben vezalni načrt, ki je priložen vaši enoti.
Spremenljiva hitrost
K notranji enoti
K notranji enoti
K notranji enoti
K notranji enoti
K omrežju
K omrežju
K omrežju
K omrežju
Pokrovi
elektronskih
elementov
