90
GR
1. Χαλαρώστε τις βίδες και αφαιρέστε τα καλύμματα των ηλεκτρολογικών
συνδέσεων από την μονάδα.
2. Συνδέστε τα καλώδια στις αντίστοιχες υποδοχές του τερματικού πίνακα της
εξωτερικής μονάδας (βλέπε διάγραμμα καλωδίωσης) και αν υπάρχουν σήματα
που συνδέονται με το βίσμα, χρησιμοποιείστε ένωση με αντίθεση ελασμάτων.
3. Καλώδιο γείωσης: Αφαιρέστε την βίδα γείωσης από το ηλεκτρικό πλαίσιο,
τυλίξτε το ουδέτερο άκρο του καλωδίου επάνω στην βίδα γείωσης και βιδώστε
το στην οπή γείωσης.
4. Ασφαλίστε το καλώδιο με συνδετήρες (επιφάνεια).
5. Ξαναβάλτε το κάλυμμα των ηλεκτρολογικών συνδέσεων στην θέση του και
ασφαλίστε με βίδες.

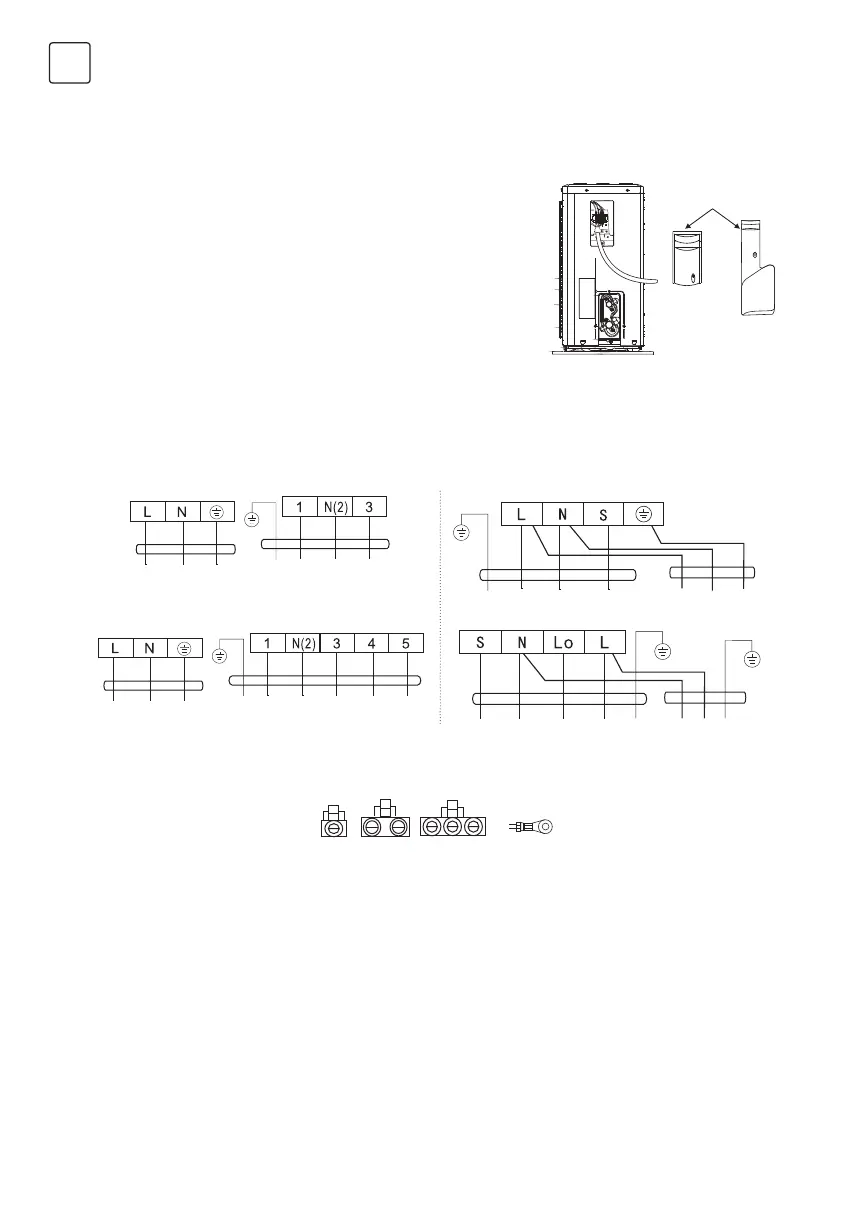

ΕΓΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑ∆ΑΣ
Εγκατάσταση καλωδίωση
∆ιάγραα καλωδίωση
σταθερή ταχύτητα
Κλέμα
Αν υπάρχει κλέμα, συνδέστε κατευθείαν
ΣΗΜΕΙΩΣΗ::
• Το παρόν εγχειρίδιο περιέχει την μέθοδο καλωδίωσης για διάφορους τύπους κλιματιστικών. Πιθανώς κάποια εξειδικευμένα
διαγράμματα καλωδίωσης δεν συμπεριλαμβάνονται.
• Το διάγραμα είναι αυστηρά ενδεικτικό. Αν η μονάδα διαφέρει, δείτε το λεπτομερές διάγραμα καλωδίωσης που υπάρχει
επάνω στην μονάδα που αγοράσατε.
Μεταβλητή ταχ.
Προς εσωτερική μονάδα
Προς εσωτερική μονάδα
Προς εσωτερική μονάδα
Προς εσωτερική μονάδα
Προς ρέυμα
Προς ρέυμα
Προς ρέυμα
Προς ρέυμα
Κάλυμμα
ηλεκτρολογικών
συνδέσεων
