Obsługa
122 Testboy
®
20 Plus
Wykrywanie przerwania kabla
Wykrywanie przerwania kabla jest
przeznaczony do bezdotykowego
lokalizowania przerwania kabla na
nieodsłoniętych liniach pod
napięciem.
Jeśli metalowy zacisk umieszczony z
tyłu Testboy
®
20 Plus znajdzie się nad
kablem będącym pod napięciem
(> 110 V AC) rozpoczynając od
punktu doprowadzania, dioda LED V~
zaświeci się przed punktem
przerwania.
Nie trzeba podłączać przewodów
testowych (tak jak pokazano na rys. 2)!
Przepływ prądu nie jest konieczny!
Metalowy zacisk działa tutaj jako
rozbudowany czujnik.
Nie stosować metalowego zacisku na
nieizolowanych niebezpiecznych
przewodach pod napięciem, które
mogą spowodować porażenie
elektryczne, poparzenia elektryczne
lub łuk elektryczny.

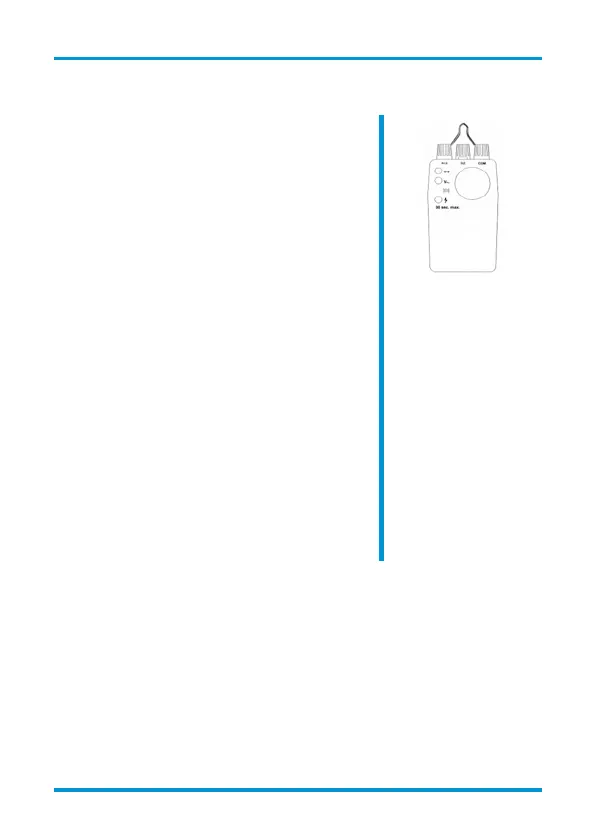

Rysunek 2
Jeśli podczas wykrywania przerwania kabla dioda LED V~ nie
będzie świecić, to mimo wszystko może występować
niebezpieczne wysokie napięcie (> 33 V AC lub 70 V DC).
Czujnik bezdotykowy może wykrywać tylko napięcie
generowane przez wystarczająco silne pola elektryczne ze
źródeł zasilania (sieci, > 110 V AC). Jeśli siła pola jest niska,
przyrząd może nie wykryć stosowanego napięcia i w związku z
tym nie zlokalizuje prawidłowo przerwania kabla. Jeśli przyrząd
nie wykrywa żadnego istniejącego napięcia, może być to
spowodowane między innymi poniższymi czynnikami:
