Operação
90 Testboy
®
20 Plus
Detecção da ruptura de fios
A detecção foi concebida para a
localização, sem contacto directo, de
rupturas de fios, em fios sob tensão
não expostos.
Quando o clipe metálico (localizado
na parte traseira do Testboy
®
20 Plus
é posicionado sobre um cabo com
corrente (>110 V AC), começando
pelo ponto de alimentação, o LED V~
acende antes do ponto de ruptura do
fio.
Não é necessário conectar quaisquer
linhas de teste (conforme exibido na
figura 2)!
Não é necessária uma corrente com
intensidade! O clipe metálico funciona
como um sensor prolongado.
Não aplicar o clipe metálico em
condutores de alta tensão
descarnados, o que pode causar um
choque eléctrico, queimaduras ou
arco de flash.

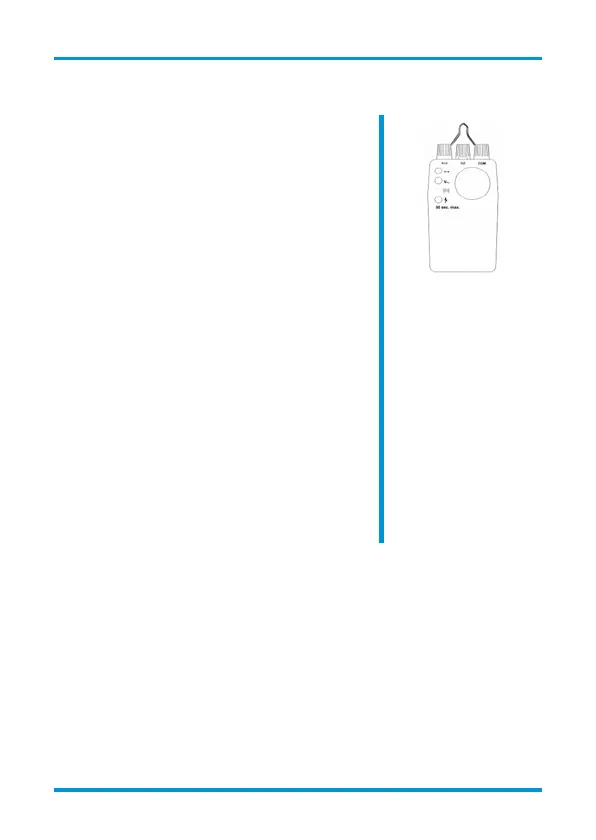

Figura 2
Se durante a detecção de rupturas de fios o LED V~ não
acender, é todavia possível que esteja presente uma corrente
de alta voltagem (> 33 V AC ou 70 V DC) perigosa. O sensor
sem contacto directo detecta apenas voltagens com devida
intensidade, geradas por campos eléctricos de fonte de
alimentação (redes eléctricas, > 110 V AC). Se a intensidade
de campo for baixa, é possível que o instrumento não detecte a
voltagem, pelo que não será possível detectar correctamente
o ponto de ruptura do fio. A incapacidade de o instrumento
detectar qualquer voltagem existente pode dever-se aos
seguintes factores:
