Fühler anschließen
Polung beachten.
Stecker fest stecken, um Dichtigkeit zu gewährleisten. Wenden Sie
dabei jedoch keine Gewalt an! Nicht gesteckte Anschlüsse mit
Blindstopfen verschließen.
Fühler richtig positionieren, um störende Einflüsse auf die Messungen
zu vermeiden.
An den einzelnen Buchsen den jeweils konfigurierten Fühler
anschließen. Anschluss-Nummern auf dem Gehäuse beachten.
Connecting probes
Observe poles of plug.
Insert the plugs firmly into the connections to guarantee that they are
properly in place. Force should not be used. Apply blind plug to non-
attached connections.
Ensure that the probe is positioned properly to avoid disturbing
influences on the measurements.
Connect the respective configured probe to the sockets. Watch out for
connection numbers on housing.
Information
The symbols for upper or low alarm value light up in
Rec
and
End
when the programmed alarm value is exceeded.
*
If stop criterion is met:
until memory is full
or
Number of logs
(depen-
ding on programming).
The display must be switched on so that the respective displays can
be shown. This is made possible by the testo ComSoft software.
The display is updated according to the programmed measuring rate.
Only the readings from activated channels are shown in the display.
The channels are also activated via testo ComSoft software.
LED- und Tasten- Funktionen
In allen Betriebszuständen:
Die Alarmanzeige blinkt alle 15 Sek. dreimal, wenn die verbleibende
Batteriekapazität weniger als 10% beträgt (auch wenn die Alarmanzeige
ausgeschaltet ist**).
Betriebszustand
Wait
und Startkriterium
Tastenstart
programmiert:
Die Betriebsanzeige blinkt fünfmal, wenn die Taste
GO
ca. 3 Sek. lang
gedrückt wird (auch wenn die Betriebsnazeige ausgeschaltet ist**).
Damit wird bestätigt, dass das Messprogramm gestartet wurde und der
Datenlogger sich nun im Betriebszustand
Record
befindet.
Betriebszustand
Record
:
Die Alarmanzeige blinkt alle 15 Sek. einmal, wenn Alarmwerte über- bzw.
unterschritten wurden (nur wenn die Alarmanzeige eingeschaltet ist**).
Die Betriebsanzeige blinkt alle 15 Sek. einmal (nur wenn die Betriebs-
anzeige eingeschaltet ist**).
Dadurch wird bestätigt, dass das Messprogramm läuft.
Die Betriebsanzeige blinkt fünfmal, wenn die Taste
GO
ca. 3 Sek. lang
gedrückt wird (auch wenn die Betriebsanzeige ausgeschaltet ist**).
Damit wird bestätigt, dass eine Zeitmarke** gesetzt wurde.
** Das Ein-/Ausschalten der Alarm-/Betriebsanzeige erfolgt über die Software
testo ComSoft
*** nähere Informationen zur Zeitmarke finden Sie in der Bedienungsanleitung.
LED and button functions
In all modes:
The alarm led (red LED) flashes 3 times every 15 seconds if the remai-
ning battery capacity is less than 10% (even if the alarm led is deactiva-
ted **).
Wait
mode and
Key start
start criterion programmed:
The status led (green LED) flashes five times if the
GO
button is kept
pressed for approx. 3 seconds (even if the Status led is deactivated **).
It is confirmation that the measuring program was started and that the
data logger is now in the
Record
mode.
Record
mode:
The Alarm led flashes once every 15 s if alarm values have been excee-
ded (only if the Alarm led is activated **).
The Status led flashes once every 15 s (only if the Status led is
activated **).
It is confirmation that the measuring program is running.
The Status led flashes five times if the
GO
button is kept pressed for
approx. 3 s (even if the Status led is deactivated **).
It is confirmation that a time mark*** has been set.
** The Status/Alarm leds are activated/deactivated via testo ComSoft.
*** Please refer to the Instruction Manual for an explanation of time mark.
Hinweise
Die Symbole oberer bzw. unterer Alarmwert leuchten im Betriebs-
zustand
Rec
und
End
, wenn der programmierte Alarmwert unter- bzw.
überschritten wurde.
*
Wenn Stoppkriterium erreicht:
bis Speicher voll
oder
Anzahl Werte
(je
nach Programmierung).
Das Display muss eingeschaltet sein, damit die entsprechenden
Anzeigen im Display dargestellt
werden. Dies erfolgt über die Software testo ComSoft.
Die Anzeige im Display wird entsprechend der programmierten
Messrate aktualisiert. Es werden nur Messwerte von aktiven Kanälen
angezeigt. Das Aktivieren von Kanälen erfolgt ebenfalls über die
Software testo ComSoft.

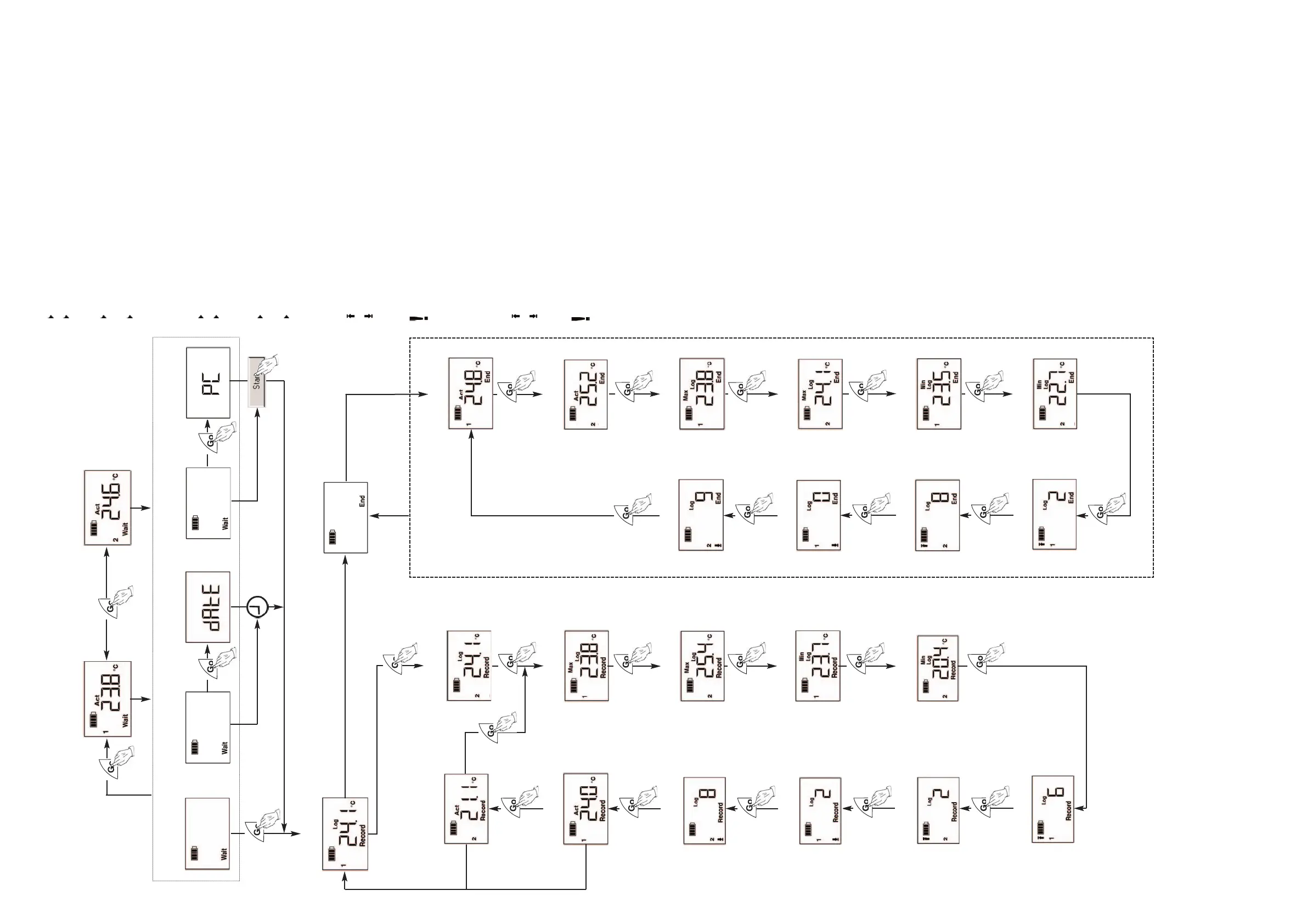

Bedienung/Operation
Approx. 60s
Approx. 60s
Zwischenmesswert Kanal 1
Intermediate reading/Channel 1
Zwischenmesswert Kanal 2
Intermediate reading/Channel 2
Gespeicherter Messwert Kanal 1
Saved reading/Channel 1
Gespeicherter Messwert Kanal 2
Saved reading/Channel 2
Höchster Messwert Kanal 1
Highest reading/Channel 1
Startkriterium Datum/Uhrzeit
Start criterion: Date/Time
Startkriterium Tastenstart
Start criterion: Key start
Startkriterium PC-Start
Start criterion: PC start
>3 s
Anzahl Unterschreitungen Kanal 1
No. times under limit/Channel 1
Anzahl Unterschreitungen Kanal 2
No. times under limit/Channel 2
Niedrigster Messwert Kanal 1
Lowest reading/Channel 1
Niedrigster Messwert Kanal 2
Lowest reading/Channel 2
Anzahl Überschreitungen Kanal 2
No. times above limit/Channel 2
Anzahl Überschreitungen Kanal 1
No. times above limit/Channel 1
>3 s
>3 s
Anzahl Überschreitungen Kanal 1
No. times above limit/Channel 1
Anzahl Überschreitungen Kanal 2
No. times above limit/Channel 2
Anzahl Unterschreitungen Kanal 1
No. times under limit/Channel 1
Anzahl Unterschreitungen Kanal 2
No. times under limit/Channel 2
Höchster Messwert Kanal 2
Highest reading/Channel 2
Höchster Messwert Kanal 1
Highest reading/Channel 1
Zwischenmesswert Kanal 2
Intermediate reading/Channel 2
Niedrigster Messwert Kanal 1
Lowest reading/Channel 1
Zwischenmesswert Kanal 1
Intermediate reading/Channel 1
Messprogramm beendet*
Measuring program finished*
Höchster Messwert Kanal 2
Highest reading/Channel 2
Niedrigster Messwert Kanal 2
Lowest reading/Channel 2
Approx. 60s
Zwischenmesswert Kanal 2
Intermediate reading/Channel 2
Zwischenmesswert Kanal 1
Intermediate reading/Channel 1
ca. 60s ca. 60s
ca. 60s
