testo 382
Manual de instrucciones
Multímetro digital 0590.0382
De acuerdo con el certificado de conformi-
dad, el instrumento cumple la directriz
89/336/EEC.
Los instrumentos se chequearon para EMC en el
rango de frecuencia desde 150 kHz - 1MHz. Los
parámetros especificados no pueden garantizarse
en el rango de frecuencia desde 60 MHz-190 MHz.
Con el testo 382 Vd, puede:
- Medir voltaje CC y CA hasta
1000 V
- Medir corriente CC y CA
- Medir corriente CC hasta 10 A
- Medir resistencia hasta 30 MΩ
- Prueba de continuidad
Se suministra:
1 x testo 382 con funda de protección
1 x pila 9V IEC 6LR61
2 x cable de medición con pinzas de ensayo
(rojo/negro)
1 x Manual de instrucciones
Símbolos que aparecen en el instrumento o
en el Manual de instrucciones
¡Precaución! Aviso de situación peligro-
sa. Consultar el manual de instruccio-
nes.
¡Precaución! Voltaje peligroso
Corriente contínua
Corriente alterna
Tierra. No sobrepassar el rango de vol-
taje máx. entre entrada y tierra.

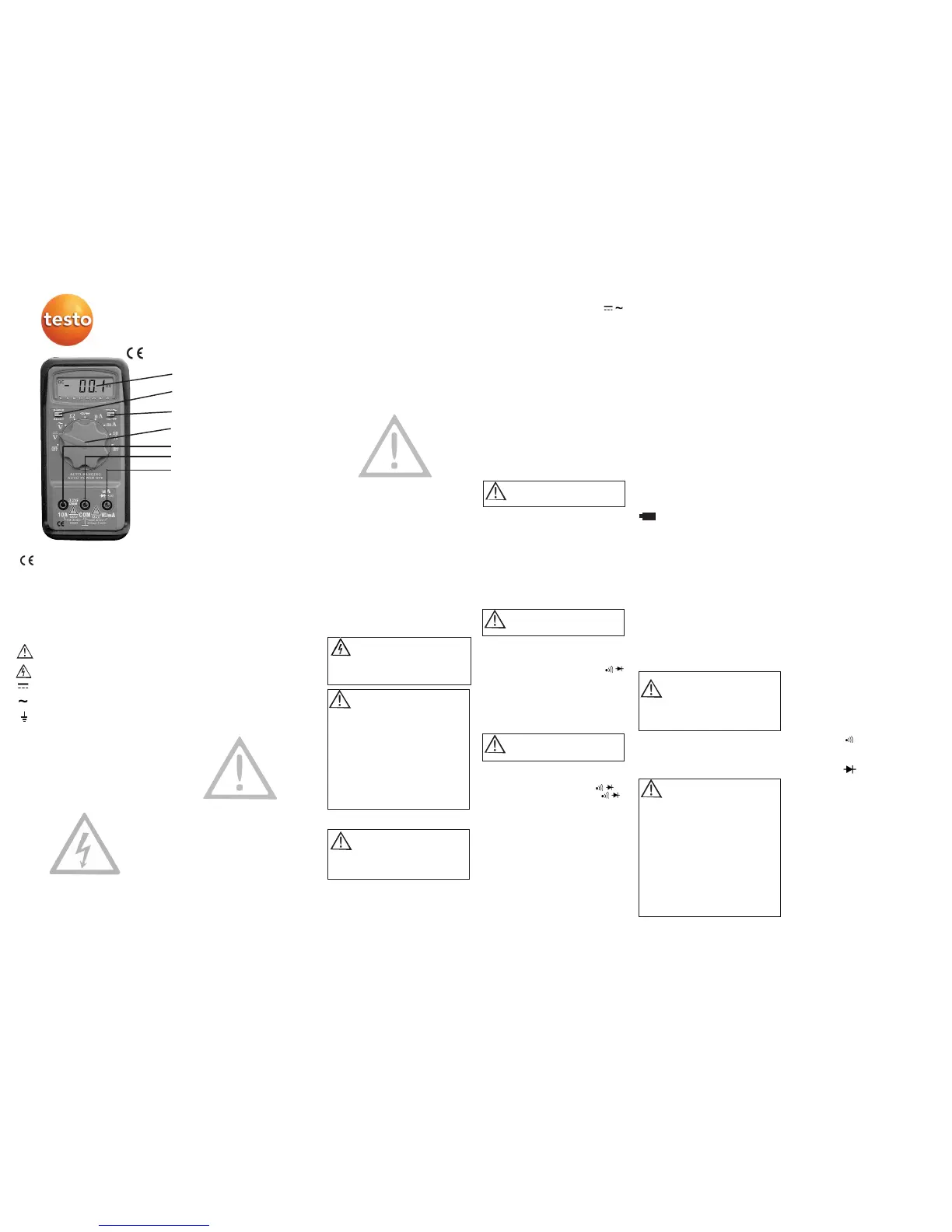

Visualizador digital
Interruptor para corriente contínua/corriente
alterna, continuidad
Interruptor de rango de medición/lectura
Entrada “VΩmA”
Entrada “COM”
Entrada “10 A”
Reset / Hold
Medidas de seguridad
El instrumento y las pinzas de ensayo sólo
deben sujetarse con las empuñaduras que
para ello se suministran.
Evitar todo contacto con las pinzas de ensayo.
Para cambiar una pila o un fusible, sólo
puede abrir el multímetro una persona famili-
arizada con el riesgo de la corriente eléctrica.
Antes de abrir, asegúrese que los cables de
medición están separados del objeto medido
y que el instrumento está desconectado.
Este instrumento cumple los requisitos de
seguridad de acuerdo con IEC-1010-1
(EN61010-1) Clase de protección II y catego-
ría de sobrecarga, Cat III / 600 V para instru-
mentos eléctricos de medición. Nivel de con-
taminación 2.
Estos instrumentos no deben utilizarse en cir-
cuitos de alta tensión. Son adecuados para
medir en sistemas de la Categoría de
Sobrecarga III de acuerdo con
IEC 664 (máx. 600 V CA/CC, 10 A).
Por favor, leer atentamente el Manual de
Instrucciones antes de utilizar el instrumen-
to y respetar las instrucciones descritas.
Si no se respetan las instrucciones o se
ignoran las advertencias, pueden provocarse
daños al usuario o al instrumento.
Si se trabaja con voltajes superiores a 120 V
(60 V) CC o 50 V (25 V) ren. CA se deben
tomar medidas de precaución para evitar un
electro-shock. Según DIN VDE estos valores
son el límite para voltajes de contacto (los
valores entre paréntesis son aplicables en
los sectores de la medicina o agricultura).
Antes de cada medición, asegúrese que los
cables de medicion y el instrumento de
medición están en perfecto estado.
El instrumento de medición sólo debe utili-
zarse en los rangos de medición especifica-
dos.
Nunca medir corriente en circuitos con más
de 250V CC.
El instrumento de medición sólo debe utili-
zarse en sistemas a red que tengan fusibles
de 16A máx.
Por favor, respetar las directrices actuales
de prevención de accidentes.
El instrumento no debe exponerse a la luz
directa del sol. Si se siguen los puntos des-
critos, se garantiza un funcionamiento per-
fecto y una vida larga del instrumento.
Medir
El interruptor de selección de rango de
medición debe estar en la función deseada
antes de conectar las pinzas de ensayo al
objeto a medir.
Antes de cambiar a una nueva función o a
un rango de medición diferente, quitar los
cables de medición del objeto medido.
El instrumento sólo puede utilizarse en una
atmósfera seca y limpia. El polvo y la sucie-
dad reducen el aislamiento de las resistenci-
as y en el caso de alto voltaje puede provo-
car electro-shocks.
El instrumento de medición sólo debe utili-
zarse en los rangos de medición especifica-
dos.
Verificar que el instrumento funciona cor-
rectamente antes de utilizar (ej. en un volta-
je o corriente conocido, ver también DIN
VDE 0105, Parte 1).
Asegúrese que los cables de medición están
en perfecto estado.
No se permite el uso de fusibles provisiona-
les, particularmente el corto-circuito del
soporte del fusible ya que pueden provocar
daños al instrumento de medición y causar
daños físicos graves.
Nunca medir corriente en circuitos
donde hay voltajes superiores a
250V. Sólo pueden medirse corrien-
tes con máx. 300mA en la entrada "VΩmA”
y máx. 10A en la entrada “10A”.
Medición de corriente
Función - Auto Off
Medir corriente alterna:
Presionar el interruptor de conversión .
En el visualizar aparece CA. Cambiar el
interruptor de selección de rango de medici-
ón a “µA” o “mA”. Si se desconoce la cor-
riente, iniciar siempre la medición en el
rango de medición más elevado y cambiar
al rango de medición respectivo más bajo
para conseguir la resolución mayor.
Medir corriente contínua y alterna:
1. Conectar el cable de medición rojo en la
entrada "10 A” o “VΩmA” y el cable de
medición negro en la entrada “COM”.
2. Conectar el multímetro al objeto a medir
y luego poner en marcha el objeto a
medir.
3. Tomar la lectura del visualizador digital.
El objeto a medir debe estar desco-
nectado de la alimentación. Si tiene
dudas, chequearlo midiendo.
1. Ajustar el interruptor de selección de tipo
de medición al rango de medición de
resistencia "Ω".
2. Conectar el cable de medición rojo en la
entrada "VΩmA” y el cable de medición
negro en la entrada "COM”.
3. Conectar las pinzas de ensayo al objeto a
medir.
4. El valor de resistencia puede leerse en el
visualizador digital.
1. Ajustar el interruptor de selección de tipo
de medición al rango de medición de resi-
stencia "Ω".
2. Presionar el interruptor de cambio
hasta que aparezca el símbolo en el visua-
lizador.
3. El valor de resistencia puede leerse en el visua-
lizadior digital. Cuando el valor de resistencia
es < 20 Ω se dispara un zumbador
1. Ajustar el interruptor de selección de rango
de medición a la prueba de diode
2. Presionar el interruptor de cambio
hasta que aparezca el símbolo en el visu-
alizador.
3. Conectar el cable de medición rojo en la
entrada "VΩmA” y el cable de medición
negro en la entrada "COM”.
4. Conectar las pinzas de ensayo al objeto a
medir.
5. La caída de voltaje de estado del conduc-
tor puede leerse en el visualizador digital
Nota:
La polaridad del voltaje de test en la entrada
"VΩmA” es "+”.
Prueba diode
Medir resistencia
Mantenimiento
Test de continuidad
Medir corriente contínua:
Ajustar el interruptor de selección del rango
de medición a “µA” o “mA”. Si se desconoce
la corriente, iniciar siempre la medición en el
rango de medición más elevado y cambiar al
rango de medición respectivo más bajo para
conseguir la resolución mayor.
El instrumento se desconecta automáticamente
después de 15 minutos sin utilizar. Suena un
zumbador. Volver a conectar el instrumento
mediante la tecla “Reset / Hold”.
El instrumento no necesita un mantenimien-
to especial si se utiliza tal y como se descri-
be en el Manual de Instrucciones. Todo el
mantenimiento del instrumento, excepto
cambiar las pilas o fusibles, debe realizarlo
personal autorizado.
Limpiar
Si con el uso diario el instrumento se ensu-
cia, puede limpiarse con un paño húmedo y
con un limpiador no agresivo. No deben uti-
lizarse limpiadores agresivos o disolventes.
Calibración regular
El instrumento debería calibrarse en nuestro
servicio técnico para mantener la exactitud
del resultado de medición. Recomendamos
una calibración anual (Modelo 0520.2310
Certificado de Calibración de Multímetro).
Cambiar la pila
Si en la parte superior derecha del visualiza-
dor aparece el símbolo de la pila
, debe cambiarse la pila.
1. Desconectar el instrumento del circuito.
2. Desconectar el instrumento.
3. Abrir el compartimento de pilas en la
parte posterior desatornillando los tornil-
los.
4. Quitar la pila gastada.
5. Insertar una nueva pila, tipo 9V IEC o
6LR61, respetar la polaridad y cerrar la
tapa.
Pueden realizarse mediciones.
Por favor, respete el medio ambiente. No
tirar las pilas gastadas en la basura domé-
stica. Por favor, tirarlas en contenedores
especiales.
Datos técnicos
Visualizador:............3-1/2 dígitos LCD
Visualizador analógico: Visualizador barra
con 33 segmentos
Rango del visualizador: 3200 dígitos
Selección rango: ....Automática
Visualizar estado de la
pila: ........................Aparece el símbolo de
la pila (<7 V)
Categoría de
sobrecarga: ............CAT III / 600 V
Nivel de
contaminación:........2
Alimentación: ..........pila 9 V IEC 6LR61
Consumo: ................Aprox. 2.6 mA (típico)
Medidas (lxwxh): 160 x 80 x 40
Peso: ......................286 g (con funda prot.)
Temp. funcion.: ......0...+40 °C (0...80 %HR)
Temp. almacen.: -20...+60 °C (0...80%HR)
Rango Resolución Exactitud
Voltaje corriente contínua (CCV)
300mV 100uV ±1.2%lct+ 2dgts
3V 1mV ±0.5%lct+ 2dgts
30V 10mV ±1.2%lct+ 2dgts
300V 100mV ±1.2%lct+ 2dgts
750V 1V ±1.5%lct+ 2dgts
1000V 1V ±1.5%lct+ 2dgts
Voltaje corriente alterna (CAV)50Hz-60Hz
3V 1mV ±2.0%lct+ 3dgts
30V 10mV ±2.0%lct+ 3dgts
300V 100mV ±2.0%lct+ 3dgts
750V 1V ±2.0%lct+ 3dgts
1000V 1V ±2.0%lct+ 3dgts
RReessiisstteenncciiaa ((ΩΩ
) Hasta 500 Ω
300Ω 0.1Ω ±1.2%lct+ 3dgts
3kΩ 1Ω ±1.2%lct+ 3dgts
30kΩ 10Ω ±1.2%lct+ 3dgts
300kΩ 100Ω ±1.2%lct+ 3dgts
3MΩ 1KΩ ±1.2%lct+ 3dgts
30MΩ 10KΩ ±3.0%lct+ 5dgts
Continuidad Hasta 500 Ω
Rango Frecuencia Señal desde
Señal 4.1 kHz <20W ± 10W
Diodo Hasta 500 Ω
Resolución Max. Exactitud
1mV 0.8mA ±8.0%lct + 2dgts
CCoorrrriieennttee ccoonnttíínnuuaa ((CCCCAA))
300µA 0.1µA ±1.5%lct+ 2dgts
3mA 1µA ±1.5%lct+ 2dgts
30mA 10µA ±1.5%lct+ 2dgts
300mA 100µA ±1.5%lct+ 2dgts
10A 10mA ±2.5%lct+ 2dgts
CCoorrrriieennttee aalltteerrnnaa ((CCAAAA))
300µA 0.1µA ±2.0%lct+ 4dgts
3mA 1µA ±2.0%lct+ 4dgts
30mA 10µA ±2.0%lct+ 4dgts
300mA 100µA ±2.0%lct+ 4dgts
10A 10mA ±3.0%lct+ 4dgts
Cambiar fusibles
Si se ha fundido un fusible por sobrecarga o
manejo incorrecto, cambiar el fusible.
Valores de fusibles:
Fusible 1: 250 V / 0.5 A de acción rápida
Fusible 2: 250 V / 10 A lento
No se permite el uso de fusibles provisiona-
les, particularmente el corto-circuito del
soporte del fusible ya que pueden provocar
daños al instrumento de medición y causar
daños físicos.
En las entradas se debe aplicar como
máximo 1000V CA/CC. Si se sobre-
pasan estos valores límite, puede
dañarse el instrumento y poner en peligro al
usuario.
Medición de voltaje
Quitar las pinzas de ensayo del objeto
medido antes de seleccionar un
rango de medición diferente.
1. Ajustar el interruptor de selección de
rango de medición a corriente contínua o
corriente alterna (dependiendo del tipo
de voltaje a medir).
2. Conectar el cable de medición rojo en la
entrada “VΩmA” y el cable de medición
negro en la entrada “COM”.
3. Conectar las pinzas de ensayo al objeto a
medir. La lectura se muestra en el visua-
lizador digital.
El objeto a medir debe estar desco-
nectado de la alimentación. Si tiene
dudas, chequearlo midiendo.
El objeto a medir debe estar desco-
nectado de la alimentación. Si tiene
dudas, chequearlo midiendo.
Si no tiene pensado utilizar el instru-
mento durante un periodo largo de
tiempo, debe quitar la pila. Si la pila
tiene fugas dentro del instrumento,
enviar el instrumento al servicio técnico
para limpiar y chequear.
Sólo utilizar fusibles con valores espe-
cificados de voltaje y corriente, pro-
piedades de desconexión y medi-
das.
1. Desconectar el instrumento del circuito.
2. Desconectar el instrumento y abrir el
compartimento de pilas como se descri-
be en “Cambiar la pila” y quitar la pila.
3. Abrir el instrumento desatornillando los
tornillos de la parte posterior del instru-
mento.
4. Quitar el fusible defectuoso y sustituirlo
por uno nuevo del mismo tipo.
5. Volver a montar el testo 382.
++ --
To Next Page
Loading...
