Conectar y desconectar
Conecte y desconecte pulsando la tecla
Ajuste de cero
Los valores de medición pueden ser erroneos debido a un
cambio en la posición del instrumento. Después de hacer el
cero no se debe cambiar la posición del instrumento. Efectuar
el cero antes de cada medición para compensar una posición
erronea o una deriva del punto cero a largo plazo.
Se puede ajustar el cero con la tecla situada entre las conexiones
de presión. Comprobar el cero antes de cada medición.
Mantener la temperatura ambiente.
Cambio del rango de medición
Pulsar la tecla HI/LO. El rango de medición cambia. Este se visua-
liza por el cambio del punto decimal. El rango de medición HI se
hace operativo conectandolo.
Función HOLD
Con la tecla HOLD, el valor de medición indicado puede ´retenerse´
en el visualizador.
En el visualizador aparece el símbolo .
Cancele la función Hold pulsando otra vez la tecla HOLD.
Cambio pila
´BAT´ indica que está agotada la capacidad de la pila.
- Abrir el compartimento de la pila.
- Poner la pila alkali 9 V(IEC 6LR61) o pila recargable
Asegurarse de la correcta polaridad!
Tire la pila usada correctamente y de acuerdo con las normas del
medio ambiente.
Especificacones
Datos técnicos
Medio de medición Aire o gases inertes
Unidades mbar
(otras unidades disponibles a solicitar)
Lineabilidad, histéresis y ± 0,2 % F.E. ± 1 dígito
repetición de exactitud (Rango de medición HI)
± 0,5 % F.E. ± 1 dígito
(Rango de medición LO)
Temperatura de referencia 22 °C
Influencia de temperatura ± 0,05%/°C
Temperatura de funcionamiento 0 °C a +60 °C
Temperatura de almacenamiento -30 °C a +85 °C
Caja de protección IP 54
Alimentación Bloque pila 9 V o pila recargable
IEC 6LR61
Consumo aprox.1.7 mA
Vida pila aprox. 250 h
Intérvalo de medición 3 mediciones / seg
Visualizador LCD de 3 1/2 dígitos con signo
12.7 mm alto
indicación HOLD
indicación LO BAT
Conexión neumática Tubo 4/6 mm, 1/8” NPT
Medidas de la caja 152x83x34/29 mm
Peso incl. pila 250 g
* rangos de medición en bar
d = presión diferencial g = presión relativa
1) presión estática máx. = 7 bar
2) presión estática máx. = 27 bar
Factores de conversión
1 mbar = 0.1 kPa 1 mbar = 0.0145 psi
1 mbar = 1 hPa 1 mbar = 0.4015 inH2O
1 mbar = 0.0010 bar 1 mbar = 0.02953 inHg
1 mbar = 10.20 mmH2O 1 mbar = 0.7501 mmHg
Mantenimiento
testo 520 no necesita mantenimiento. Puede limpiarse con un
paño húmedo. No usar agentes de limpieza que contengan disol-
ventes !
Le recomendamos que recalibre el instrumento por lo menos una
vez al año.
Errores
Rangos de medición
Error/ Posible Remedio
Indicación Causa
BAT Voltaje pila Poner pila nueva
inferior a 7.3 V
Sin indicación Pila descargada Poner pila nueva
Pila incorrectamente Chequear
instalada
Instrumento Sensor viejo Recalibrarlo
inexacto
No ajustado el cero Ajuste el cero
Valor indicado Exceso de presión Enviar el
no cambia aplicado al instrumento a
sensor de presión reparar
Valor de medición Pila descargada Poner nueva pila
erroneo y
simultaneamente BAT
1_ _ _ Rango de Ajustar el valor de
visualización excedido medición permitido
o rango de med.
Rango medición
(mbar) LO/HI
Tipo de
presión
capacidad de
carga máx.
(mbar)
Resolución
LO/HI
visualización
máx. LO/HI
testo 520
Manómetro digital
Descripción
El manómetro portátil testo 520 es un instrumento de medición de
presión con sensor integrado para medir presión diferencial o relati-
va. Su visualizador LCD de 3 1/2 dígitos y su elevada precisión lo
hacen adecuado para una amplia gama de aplicaciones.
Características
- Sensor de presión piezo-resistivo
- Rango de medición alto, clase 0.2% F.E.
- Rango de medición bajo, clase 0.5% F.E.
- Para aire o gases no-corrosivos
- Cambio de rango de medición
- Gran visualizador LCD
- Función HOLD
- Ajuste de cero
- Indicación Lo-Batt para cambio de pila
- Posibilidad de pila de 9 V o pila recargable
- Funda a prueba de salpicaduras ABS (IP 54)
24 meses de garantía
Detalles de seguridad
No pueden excederse los rangos de presión indicados en estas
instrucciones de funcionamiento ya que puede dañarse el sensor
de presión.
El instrumento no puede usarse en un entorno explosivo!
Asegurar la correcta conexión de los tubos neumáticos!
Funcionamiento
Conexiones neumáticas
Antes de conectar los tubos neumáticos al instrumento asegurarse
de que el sistema no aporte presiones que excedan la máxima
capacidad de sobrepresión del testo 520. Las conexiones estan
preparadas para su conexión directa a las tuberías de medición
(tubo, diámetro interno 4 mm, diámetro externo 6 mm). El rango de
medición de 0 a 1/10 bar se conecta siempre con las uniones de
conexión 1/8” NPT.
P + presión mayor
- S presión menor
Instrumento de medición conforme con directiva CE
2004/108/CEE. Los instrumentos se ensayaron en el
rango de frecuencia entre 27 - 500 MHz. En el range
de frecuencia nombrado no pueden garantijarse los
parámetros especificados.

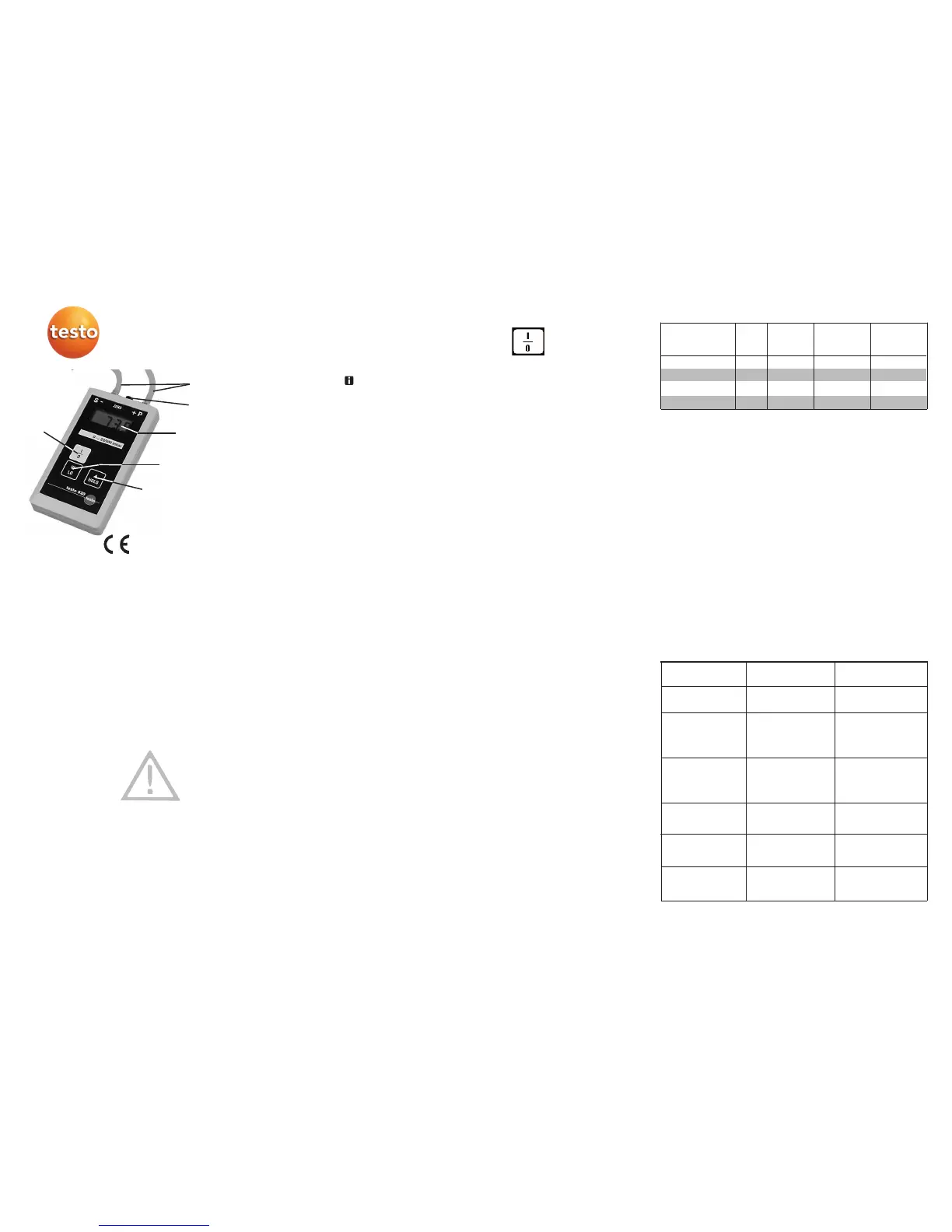

On/Off
Rango de medición
mayor/menor
Función Hold
Visualizador LCD de 3 1/2 dígitos
Conexión neumática
4/6 mm
Ajuste de cero
Instrucciones de funcionamiento
0 a 20.00/200.0
1)
d,g 0.01/0.1 19.99/199.9 1500
0 a 100.0/1000
1)
d,g 0.1/1 199.9/1999 2000
0 a 200.0/2000
1)
d,g 0.1/1 199.9/1999 3000
0 a 1.000/10.00*
2)
d,g 0.001/0.01 1.999/19.99 27000
