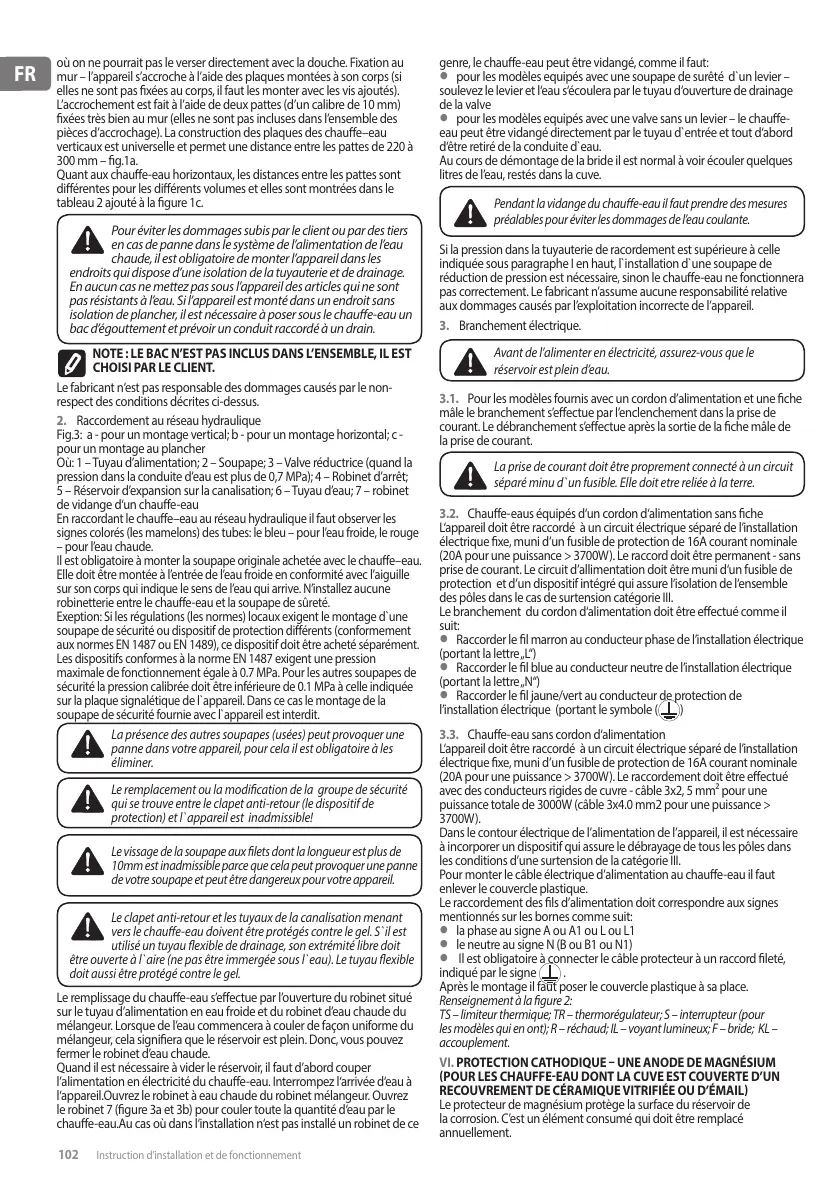

102 Instruction dinstallation et de fonctionnement
FR
où on ne pourrait pas le verser directement avec la douche. Fixation au
mur – lappareil saccroche à laide des plaques montées à son corps (si
elles ne sont pas xées au corps, il faut les monter avec les vis ajoutés).
Laccrochement est fait à laide de deux pattes (d’un calibre de 10 mm)
xées très bien au mur (elles ne sont pas incluses dans lensemble des
pièces daccrochage). La construction des plaques des chaueeau
verticaux est universelle et permet une distance entre les pattes de 220 à
300 mm – g.1a.
Quant aux chaue-eau horizontaux, les distances entre les pattes sont
diérentes pour les diérents volumes et elles sont montrées dans le
tableau 2 ajouté à la gure 1c.
Pour éviter les dommages subis par le client ou par des tiers
en cas de panne dans le système de l’alimentation de l’eau
chaude, il est obligatoire de monter l’appareil dans les
endroits qui dispose d’une isolation de la tuyauterie et de drainage.
En aucun cas ne mettez pas sous l’appareil des articles qui ne sont
pas résistants à l’eau. Si l’appareil est monté dans un endroit sans
isolation de plancher, il est nécessaire à poser sous le chaue-eau un
bac d’égouttement et prévoir un conduit raccordé à un drain.
NOTE : LE BAC NEST PAS INCLUS DANS LENSEMBLE, IL EST
CHOISI PAR LE CLIENT.
Le fabricant n‘est pas responsable des dommages causés par le non-
respect des conditions décrites ci-dessus.
2. Raccordement au réseau hydraulique
Fig.3: a - pour un montage vertical; b - pour un montage horizontal;  -
pour un montage au plancher
Où: 1 – Tuyau dalimentation; 2 – Soupape; 3 – Valve réductrice (quand la
pression dans la conduite deau est plus de 0,7 MPa); 4 – Robinet darrêt;
5 – Réservoir dexpansion sur la canalisation; 6 – Tuyau deau; 7 – robinet
de vidange d‘un chaue-eau
En raccordant le chaueeau au réseau hydraulique il faut observer les
signes colorés (les mamelons) des tubes: le bleu – pour leau froide, le rouge
– pour leau chaude.
Il est obligatoire à monter la soupape originale achetée avec le chaueeau.
Elle doit être montée à lentrée de leau froide en conformité avec laiguille
sur son corps qui indique le sens de leau qui arrive. Ninstallez aucune
robinetterie entre le chaue-eau et la soupape de sûreté.
Exeption: Si les régulations (les normes) locaux exigent le montage d`une
soupape de sécurité ou dispositif de protection diérents (conformement
aux normes EN 1487 ou EN 1489), ce dispositif doit être acheté séparément.
Les dispositifs conformes à la norme EN 1487 exigent une pression
maximale de fonctionnement égale à 0.7 MPa. Pour les autres soupapes de
sécurité la pression calibrée doit être inférieure de 0.1 MPa à celle indiquée
sur la plaque signalétique de l`appareil. Dans ce cas le montage de la
soupape de sécurité fournie avec l`appareil est interdit.
La présence des autres soupapes (usées) peut provoquer une
panne dans votre appareil, pour cela il est obligatoire à les
éliminer.
Le remplacement ou la modication de la groupe de sécurité
qui se trouve entre le clapet anti-retour (le dispositif de
protection) et l`appareil est inadmissible!
Le vissage de la soupape aux lets dont la longueur est plus de
10mm est inadmissible parce que cela peut provoquer une panne
de votre soupape et peut être dangereux pour votre appareil.
Le clapet anti-retour et les tuyaux de la canalisation menant
vers le chaue-eau doivent être protégés contre le gel. S`il est
utilisé un tuyau exible de drainage, son extrémité libre doit
être ouverte à l`aire (ne pas être immergée sous l`eau). Le tuyau exible
doit aussi être protégé contre le gel.
Le remplissage du chaue-eau seectue par louverture du robinet situé
sur le tuyau dalimentation en eau froide et du robinet deau chaude du
mélangeur. Lorsque de leau commencera à couler de façon uniforme du
mélangeur, cela signiera que le réservoir est plein. Donc, vous pouvez
fermer le robinet deau chaude.
Quand il est nécessaire à vider le réservoir, il faut dabord couper
lalimentation en électricité du chaue-eau. Interrompez l‘arrivé d‘eau à
l‘appareil.Ouvrez le robinet à eau chaude du robinet mélangeur. Ouvrez
le robinet 7 (gure 3a et 3b) pour couler toute la quantité d‘eau par le
chaue-eau.Au cas où dans l‘installation n‘est pas installé un robinet de ce
genre, le chaue-eau peut être vidangé, comme il faut:
pour les modèles equipés avec une soupape de surêté d`un levier –
soulevez le levier et l‘eau s‘écoulera par le tuyau d‘ouverture de drainage
de la valve
pour les modèles equipés avec une valve sans un levier – le chaue-
eau peut être vidangé directement par le tuyau d`entrée et tout d‘abord
d‘être retiré de la conduite d`eau.
Au cours de démontage de la bride il est normal à voir écouler quelques
litres de leau, restés dans la cuve.
Pendant la vidange du chaue-eau il faut prendre des mesures
préalables pour éviter les dommages de l’eau coulante.
Si la pression dans la tuyauterie de racordement est supérieure à celle
indiquée sous paragraphe I en haut, l`installation d`une soupape de
réduction de pression est nécessaire, sinon le chaue-eau ne fonctionnera
pas correctement. Le fabricant nassume aucune responsabilité relative
aux dommages causés par lexploitation incorrecte de lappareil.
3. Branchement électrique.
Avant de l’alimenter en électricité, assurez-vous que le
réservoir est plein d’eau.
3.1. Pour les modèles fournis avec un cordon dalimentation et une che
mâle le branchement seectue par lenclenchement dans la prise de
courant. Le débranchement seectue après la sortie de la che mâle de
la prise de courant.
La prise de courant doit être proprement connecté à un circuit
séparé minu d`un fusible. Elle doit etre reliée à la terre.
3.2. Chaue-eaus équipés d‘un cordon d‘alimentation sans che
Lappareil doit être raccordé à un circuit électrique séparé de linstallation
électrique xe, muni d’un fusible de protection de 16A courant nominale
(20A pour une puissance > 3700W). Le raccord doit être permanent - sans
prise de courant. Le circuit dallimentation doit être muni d‘un fusible de
protection et d’un dispositif intégré qui assure l‘isolation de l‘ensemble
des pôles dans le cas de surtension catégorie III.
Le branchement du cordon d‘alimentation doit être eectué comme il
suit:
Raccorder le l marron au conducteur phase de linstallation électrique
(portant la lettre „L“)
Raccorder le l blue au conducteur neutre de linstallation électrique
(portant la lettre „N“)
Raccorder le l jaune/vert au conducteur de protection de
linstallation électrique (portant le symbole ( )
3.3. Chaue-eau sans cordon d‘alimentation
Lappareil doit être raccordé à un circuit électrique séparé de linstallation
électrique xe, muni d’un fusible de protection de 16A courant nominale
(20A pour une puissance > 3700W). Le raccordement doit être eectué
avec des conducteurs rigides de cuvre - câble 3x2, 5 mm pour une
puissance totale de 3000W (câble 3x4.0 mm2 pour une puissance >
3700W).
Dans le contour électrique de lalimentation de lappareil, il est nécessaire
à incorporer un dispositif qui assure le débrayage de tous les pôles dans
les conditions d’une surtension de la catégorie III.
Pour monter le câble électrique dalimentation au chaue-eau il faut
enlever le couvercle plastique.
Le raccordement des ls dalimentation doit correspondre aux signes
mentionnés sur les bornes comme suit:
la phase au signe A ou A1 ou L ou L1
le neutre au signe N (B ou B1 ou N1)
Il est obligatoire à connecter le câble protecteur à un raccord leté,
indiqué par le signe .
Après le montage il faut poser le couvercle plastique à sa place.
Renseignement à la gure 2:
TS – limiteur thermique; TR – thermorégulateur; S – interrupteur (pour
les modèles qui en ont); R – réchaud; IL – voyant lumineux; F – bride; KL –
accouplement.
VI. PROTECTION CATHODIQUE UNE ANODE DE MAGNÉSIUM
POUR LES CHAUFFEEAU DONT LA CUVE EST COUVERTE DUN
RECOUVREMENT DE CÉRAMIQUE VITRIFIÉE OU DÉMAIL
Le protecteur de magnésium protège la surface du réservoir de
la corrosion. Cest un élément consumé qui doit être remplacé
annuellement.
