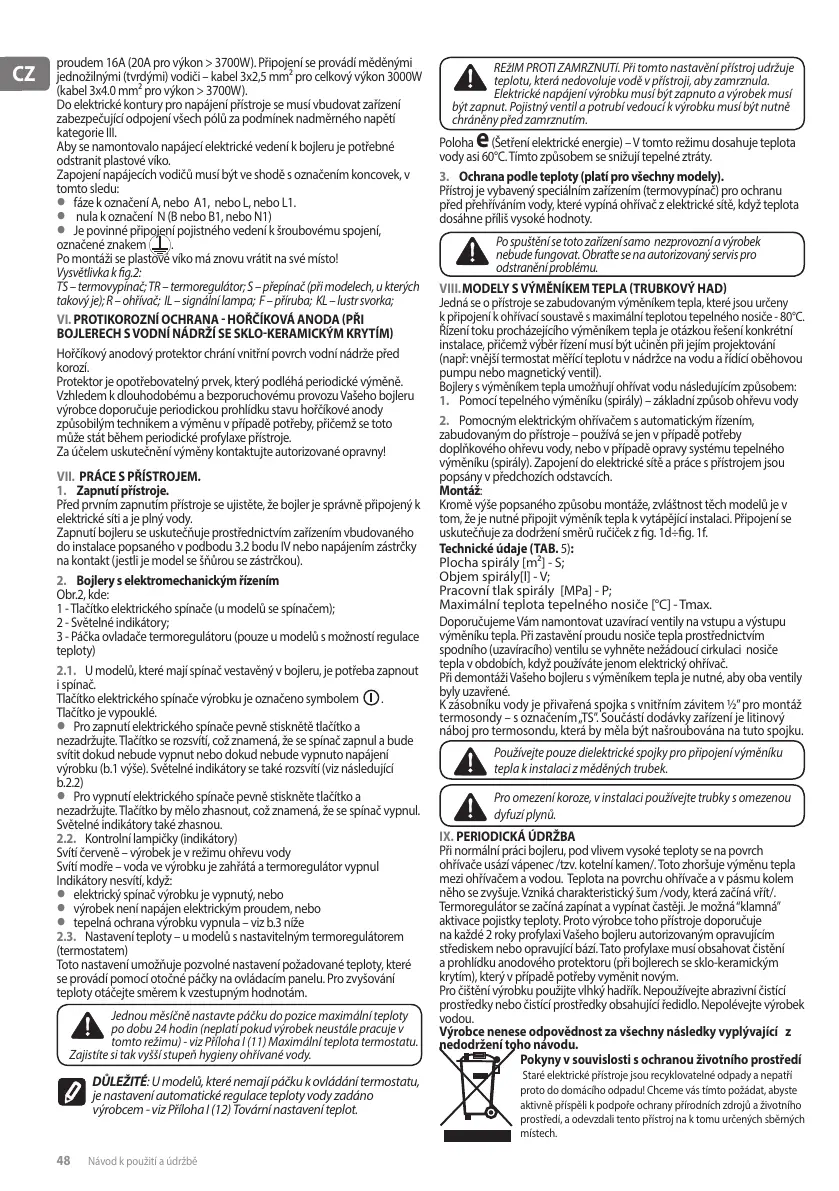

48 Návod k použití a údržbě
CZ
proudem 16 (20A pro výkon > 3700W). Připojení se provádí měděnými
jednožilnými (tvrdými) vodiči – kabel 3x2,5 mm² pro celkový výkon 3000W
(kabel 3x4.0 mm² pro výkon > 3700W).
Do elektrické kontury pro napájení přístroje se musí vbudovat zařízení
zabezpečující odpojení všech pólů za podmínek nadměrného napětí
kategorie III.
Aby se namontovalo napájecí elektrické vedení k bojleru je potřebné
odstranit plastové víko.
Zapojení napájecích vodičů musí být ve shodě s označením koncovek, v
tomto sledu:
•
fáze k označení A, nebo 1, nebo L, nebo L1.
•
nula k označení N (B nebo B1, nebo N1)
•
Je povinné připojení pojistného vedení k šroubovému spojení,
označené znakem .
Po montáži se plastové víko má znovu vrátit na své místo!
Vysvětlivka k g.2:
TS – termovypínač; TR – termoregulátor; S – přepínač (při modelech, u kterých
takový je); R – ohřívač; IL – signální lampa; F – příruba; KL – lustr svorka;
VI. PROTIKOROZNÍ OCHRANA HOŘČÍKOVÁ ANODA PŘI
BOJLERECH S VODNÍ NÁDRŽÍ SE SKLOKERAMICKÝM KRYTÍM
Hořčíkový anodový protektor chrání vnitřní povrch vodní nádrže před
korozí.
Protektor je opotřebovatelný prvek, který podléhá periodické výměně.
Vzhledem k dlouhodobému a bezporuchovému provozu Vašeho bojleru
výrobce doporučuje periodickou prohlídku stavu hořčíkové anody
způsobilým technikem a výměnu v případě potřeby, přičemž se toto
může stát během periodické profylaxe přístroje.
Za účelem uskutečnění výměny kontaktujte autorizované opravny!
VII. PRÁCE S PŘÍSTROJEM.
1. Zapnutí přístroje.
Před prvním zapnutím přístroje se ujistěte, že bojler je správně připojený k
elektrické síti a je plný vody.
Zapnutí bojleru se uskutečňuje prostřednictvím zařízením vbudovaného
do instalace popsaného v podbodu 3.2 bodu IV nebo napájením zástrčky
na kontakt (jestli je model se šňůrou se zástrčkou).
2. Bojlery s elektromechanickým řízením
Obr.2, kde:
1 - Tlačítko elektrického spínače (u modelů se spínačem);
2 - Světelné indikátory;
3 - Páčka ovladače termoregulátoru (pouze u modelů s možností regulace
teploty)
2.1. U modelů, které mají spínač vestavěný v bojleru, je potřeba zapnout
i spínač.
Tlačítko elektrického spínače výrobku je označeno symbolem
.
Tlačítko je vypouklé.
•
Pro zapnutí elektrického spínače pevně stisknětě tlačítko a
nezadržujte. Tlačítko se rozsvítí, což znamená, že se spínač zapnul a bude
svítit dokud nebude vypnut nebo dokud nebude vypnuto napájení
výrobku (b.1 výše). Světelné indikátory se také rozsvítí (viz následující
b.2.2)
•
Pro vypnutí elektrického spínače pevně stiskněte tlačítko a
nezadržujte. Tlačítko by mělo zhasnout, což znamená, že se spínač vypnul.
Světelné indikátory také zhasnou.
2.2. Kontrolní lampičky (indikátory)
Svítí červeně – výrobek je v režimu ohřevu vody
Svítí modře – voda ve výrobku je zahřátá a termoregulátor vypnul
Indikátory nesvítí, když:
•
elektrický spínač výrobku je vypnutý, nebo
•
výrobek není napájen elektrickým proudem, nebo
•
tepelná ochrana výrobku vypnula – viz b.3 níže
2.3. Nastavení teploty – u modelů s nastavitelným termoregulátorem
(termostatem)
Toto nastavení umožňuje pozvolné nastavení požadované teploty, které
se provádí pomocí otočné páčky na ovládacím panelu. Pro zvyšování
teploty otáčejte směrem k vzestupným hodnotám.
Jednou měsíčně nastavte páčku do pozice maximální teploty
po dobu 24 hodin (neplatí pokud výrobek neustále pracuje v
tomto režimu) - viz Příloha I (11) Maximální teplota termostatu.
Zajistíte si tak vyšší stupeň hygieny ohřívané vody.
DŮLEŽITÉ: U modelů, které nemají páčku k ovládání termostatu,
je nastavení automatické regulace teploty vody zadáno
výrobcem - viz Příloha I (12) Tovární nastavení teplot.
REžIM PROTI ZAMRZNUTí. Při tomto nastavění přístroj udržuje
teplotu, která nedovoluje vodě vpřístroji, aby zamrznula.
Elektrické napájení výrobku musí být zapnuto a výrobek musí
být zapnut. Pojistný ventil a potrubí vedoucí kvýrobku musí být nutně
chráněny před zamrznutím.
Poloha e (Šetření elektrické energie) – V tomto režimu dosahuje teplota
vody asi 60°. Tímto způsobem se snižují tepelné ztráty.
3. Ochrana podle teploty (platí pro všechny modely).
Přístroj je vybavený speciálním zařízením (termovypínač) pro ochranu
před přehříváním vody, které vypíná ohřívač z elektrické sítě, když teplota
dosáhne příliš vysoké hodnoty.
Po spuštění se toto zařízení samo nezprovozní a výrobek
nebude fungovat. Obraťte se na autorizovaný servis pro
odstranění problému.
VIII. MODELY S VÝMĚNÍKEM TEPLA TRUBKOVÝ HAD
Jedná se o přístroje se zabudovaným výměníkem tepla, které jsou určeny
k připojení k ohřívací soustavě s maximální teplotou tepelného nosiče - 80°C.
Řízení toku procházejícího výměníkem tepla je otázkou řešení konkrétní
instalace, přičemž výběr řízení musí být učiněn při jejím projektování
(např: vnější termostat měřící teplotu v nádržce na vodu a řídící oběhovou
pumpu nebo magnetický ventil).
Bojlery s výměníkem tepla umožňují ohřívat vodu následujícím způsobem:
1. Pomocí tepelného výměníku (spirály) – základní způsob ohřevu vody
2. Pomocným elektrickým ohřívačem s automatickým řízením,
zabudovaným do přístroje – používá se jen v případě potřeby
doplňkového ohřevu vody, nebo v případě opravy systému tepelného
výměníku (spirály). Zapojení do elektrické sítě a práce s přístrojem jsou
popsány v předchozích odstavcích.
Montáž:
Kromě výše popsaného způsobu montáže, zvláštnost těch modelů je v
tom, že je nutné připojit výměník tepla k vytápějící instalaci. Připojení se
uskutečňuje za dodržení směrů ručiček z g. 1d÷g. 1f.
Technické údaje (TAB.
5):
Plocha spirály [m²] - S;
Objem spirály[l] - V;
Pracovní tlak spirály [MPa] - P;
Maximální teplota tepelného nosiče [°C] - Tmax.
Doporučujeme Vám namontovat uzavírací ventily na vstupu a výstupu
výměníku tepla. Při zastavění proudu nosiče tepla prostřednictvím
spodního (uzavíracího) ventilu se vyhněte nežádoucí cirkulaci nosiče
tepla v obdobích, když používáte jenom elektrický ohřívač.
Při demontáži Vašeho bojleru s výměníkem tepla je nutné, aby oba ventily
byly uzavřené.
K zásobníku vody je přivařená spojka s vnitřním závitem ½” pro montáž
termosondy – s označením „TS”. Součástí dodávky zařízení je litinový
náboj pro termosondu, která by měla být našroubována na tuto spojku.
Používejte pouze dielektrické spojky pro připojení výměníku
tepla k instalaci z měděných trubek.
Pro omezení koroze, v instalaci používejte trubky s omezenou
dyfuzí plynů.
IX. PERIODICKÁ ÚDRŽBA
Při normální práci bojleru, pod vlivem vysoké teploty se na povrch
ohřívače usází vápenec /tzv. kotelní kamen/. Toto zhoršuje výměnu tepla
mezi ohřívačem a vodou. Teplota na povrchu ohřívače a v pásmu kolem
něho se zvyšuje. Vzniká charakteristický šum /vody, která začíná vřít/.
Termoregulátor se začíná zapínat a vypínat častěji. Je možná “klamná”
aktivace pojistky teploty. Proto výrobce toho přístroje doporučuje
na každé 2 roky profylaxi Vašeho bojleru autorizovaným opravujícím
střediskem nebo opravující bází. Tato profylaxe musí obsahovat čistění
a prohlídku anodového protektoru (při bojlerech se sklo-keramickým
krytím), který v případě potřeby vyměnit novým.
Pro čištění výrobku použijte vlhký hadřík. Nepoužívejte abrazivní čistící
prostředky nebo čistící prostředky obsahující ředidlo. Nepolévejte výrobek
vodou.
Výrobce nenese odpovědnost za všechny následky vyplývající z
nedodržení toho návodu.
Pokyny v souvislosti s ochranou životního prostředí
Staré elektrické přístroje jsou recyklovatelné odpady a nepatří
proto do domácího odpadu! Chceme vás tímto požádat, abyste
aktivně příspěli k podpoře ochrany přírodních zdrojů a životního
prostředí, a odevzdali tento přístroj na k tomu určených sběrných
místech.
