Dansk Monterings og betjeningsvejledning 25
DK
Sådan tømmer du vandvarmere til montage UNDER
VASKE:
1. Afbryd vandvarmerens elforsyning
2. Demonter den tilsluttende vandarmatur på
vandvarmeren.
3. Demonter vandvarmeren fra dens opsætningssted,
vend den med rørene nedad mod gulvet og hæld
vandet ud i et kar, som du i forvejen har stående
klar. Vent til alt vandet er løbet ud af vandvarmeren.
VIGTIGT: I tilfælde af at trykket i vandledningen
overskrider vandvarmerens tryk (anført ovenfor i p. II),
skal man installere en reduktionsventil. I modsat fald kan
vandvarmeren ikke anvendes korrekt.
Fabrikanten kan ikke drages til ansvar for problemer
forårsaget gennem ukorrekt anvendelse af apparatet.
3. EL - TILSLUTNING (FIG.3)
OBS! Før du tilslutter apparatet elforsyningen,
skal du først kontrollere, at apparatet er opfyldt
med vand.
3.1 Kedlen er udstyret med en ledning med stik
•
Stikket skal sættes i korrekt jordforbundne udtag
•
Kontakt skal være tilsluttet en separat kredsløb
forsynet med en 16A sikring
•
Kontrol af gennemførelsen af ovenstående bør
udføres af kvalificerede el-tekniker
Apparatet skal være placeret således, at ledningen
stikket er tilgængeligt.
3.2 Modeller uden påmonteret stikledning.
Man tilslutter vandvarmeren elnettet vha en 3 - leder
kobberkabel (tilledning) 3х1.5 mm2 , der tilsluttes
en separat strømkreds, beskyttet med en sikring på
16 ampere. I den elektriske kontur for apparatets
elforysning skal der være indbygget et udstyr, der sikrer
afbrydelse af alle poler i tilfælde af overspænding i
kategori III.
For at montere tilledningen på vandvarmeren skal
man tage plastiklåget af vha en skruetrækker (fig.
4). Tilslutningen af tilledningerne skal ske ifølge
markeringen på termoafbryderens klemmer, som
følgende:
•
fase til L (eller L1)
•
nul til N (eller N1)
•
sikkerhedsledningen påkræves tilsluttet
gevindforbindelsen, betegnet med .
Tilledningen kan fastgøres til plastikstyringspanelet vha
kabelstop. Efter montering skal plastiklåget sættes på
igen i den oprindelige position!

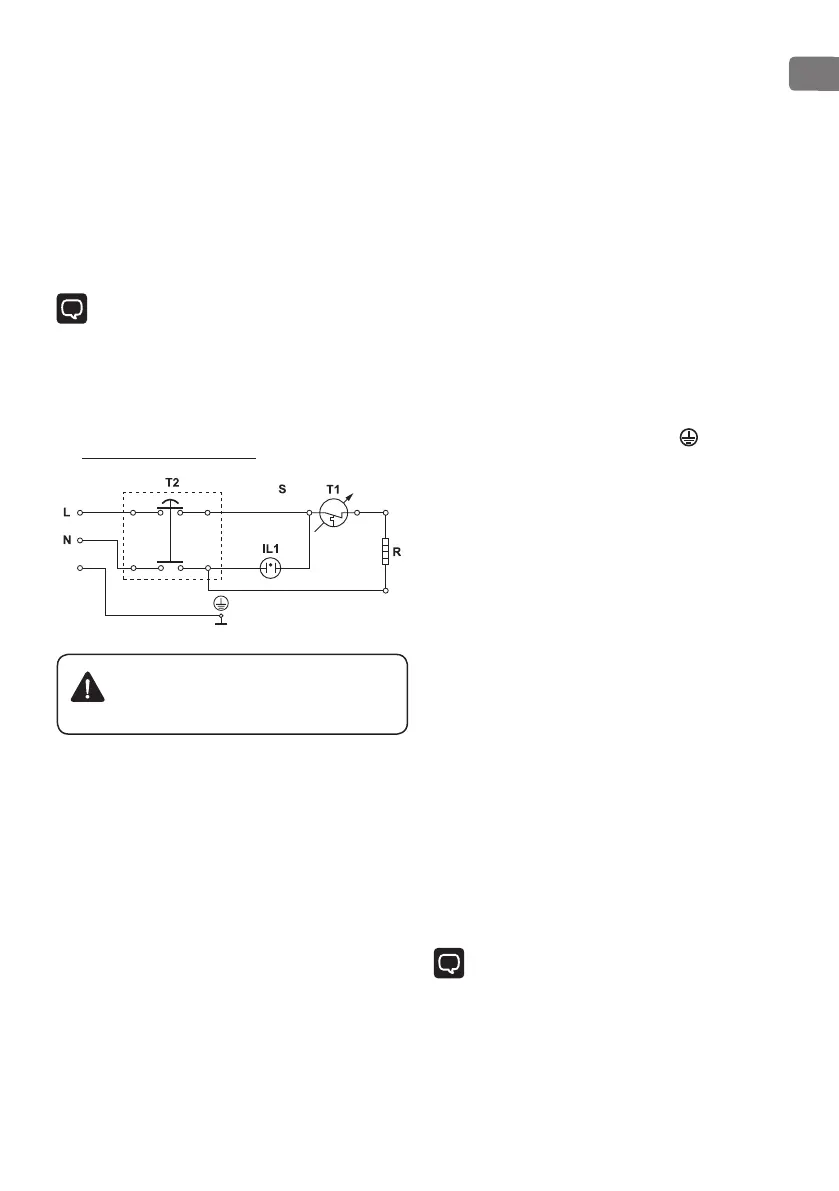

Beskrivelse af fig.3:
T - termoregulator; Т2 - termoafbryder; S - el - afbryder
(for modeller der har en); IL1 og IL2 - kontrollampe; R -
varmelegeme
VI. IDRIFTSÆTTELSE
Efter at have opfyldt installationskravene i p. IV ovenfor
kan du gå i gang med at bruge apparatet.
Apparatet er forsynet med to indikatorlamper . Lampe
lyser, når apparatet er tilsluttet elnettet og angiver, at
apparatet får spænding.
Termostatstyringsknappens positioner (for modellerne
der har en):
Når du drejer håndtaget mod den opadgående skalaen,
så øger den temperatur, termostaten ud.
VIGTIGT: Hos modellerne uden justerbar knap til
styring af termostaten er indstillingen for automatisk
temperaturstyring fabriksindstillet.
