IV. OPIS I ZASADA FUNKCJONOWANIA
Urzadzenie składa się z korpusu, falcu, plastykowy paneł
kontrolowy i klapa bezpieczeństwa.
1. Korpus składa się ze stalowego rezerwuaru
(pojemniku wody) i zewnętrznej okładki, istnieje
izolacja ciepła między nimi. Pojemnik wody
wyposażono w dwie rury o rzeźbie G ½ “ do
podaniu zimnej wody (o błękitnym pierścieni) i do
wypuszczania ciepłej (o pierścieni czerwonym).
Rezerwuar wewnętrzny wyrobiono ze stali czarnej
zabezpieczona przed korozja o specjalnym pokryciu
emaliowana powłoka.
2. Na falcu zamontowano grzejnik elektryczny
i magnezowy protektor anodowy. Grzejnik
elektryczny służy do ogrzewania wody w
rezerwuarze i jest kontrolowany termostatem, który
autoamatycznie utrzymuje określona temperaturę.
Do plastykowego panelu kontrolowego zamontowano:
termostat ulegajacy regulacji /w zalezności od modelu/,
termowyłacznik oraz lampy sygnałowe.
Termowyłacznik to urzadzenie przeznaczone na
ochronę przed przegrzaniem, które wyłacza grzejnik
z sieci elektrycznej, gdy temperatura wody sięgnie za
wysokie wielkości. W razie, że to urzadzenie zadziała
niezbędne jest zwrócić się do serwisu. Lampy
kontrolowe /w zależności od modelu/ ukazuja na panelu
kontrolowym reżym, w którym znajduje się urzadzenie.
Protektor magnezowyy dodatkowo chroni rezerwuar
wewnętrzny przed korozja przy bojlerzy o emaliowana
powłoka pokryciu.
3. Klapa bezpieczeństwa zapobiega pełnego
wypróżnienia urzadzenia przy zatrzymywaniu
podania wody zimnej z sieci wodocagowej. Ona
zabezpiecza urzadzenie przed podyższeniem
ciśnienia pojemniku wody do wielkości wyższej
niż dopuszczalna (7,5 bar/0,75MPa) przy reżymie
ogrzewania (! przy podnoszeniu temperatury
ciśnienie się podwyższa), poprzez puszczania
nadwyżki otworem drenażowym. Jest normalnie,
żeby w reżymie podgrzewania kapało wodę
drenażowym otworem i to należy mieć na uwagę
przy montażu bojlera.
UWAGA! Klapa bezpieczeństwa nie może chronić
urzadzenie przy podaniu z wodociagu ciśnienie
wyższe niż określone dla urzadzenia. Przy wyższym
ciśnieniu z wodociagu będzie stały ciek wody
drenażowym otworem klapy.
V. MONTAŻ I WŁACZANIE
UWAGA! Należy, żeby uprawnieni technicy
dokonali wszystkich technicznych i
elektromontażowych prac należy dokonać przez.
1. MONTAŻ
Rekomenduje się, żeby montaż urzadzenia dokonać
maksymalnie blisko miejsc przeznaczonych do użytku
wody ciepłej, żeby zmniejszyć straty ciepła w rurociagu.
Przy montażu należy go zamontować w takim miejscu, w
którym nie ma możliwości zalania go woda.
Instalacja jest do blach (w zestawie z urządzeniem), która
jest zamontowana do ściany z dwoma wtyczkami (w
zestawie z urządzeniem) - ryc. 1.
WAŻNE: Bojlery przeznaczone na montaż nad zlewem
należy montować tak, żeby rury wejścia/wyjścia były
skierowane w dół (w podłogę pomieszceniu). Bojlery
przeznaczone na montaż pod zlewem należy zamontować
tak, zeby rury wejścia/wyjścia były skierowane w górę ( do
sufitu pomieszcenia).

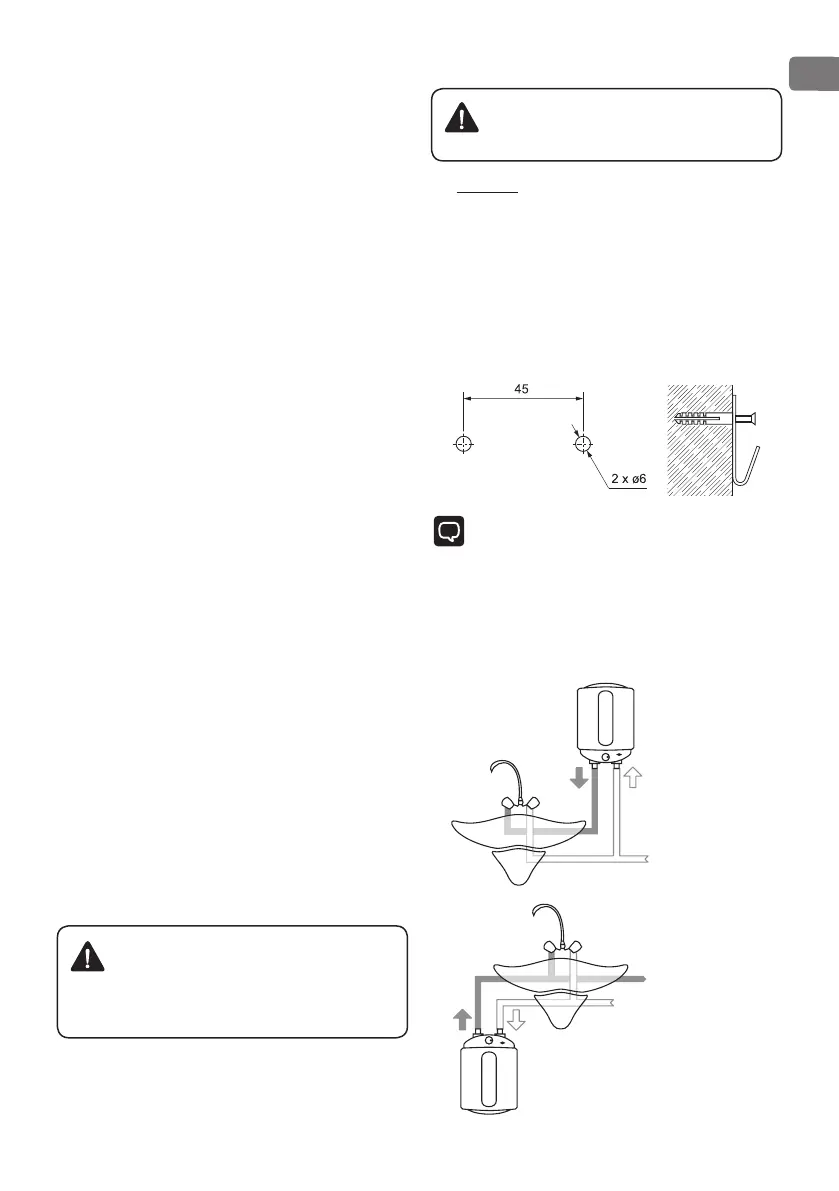

Dla pełnej jasności odnośnie montowania do ściany
zobać fig. 2
nad zlewem
pod zlewem
