38 Návod k použití a údržbě
CZ
IV. POPIS A PRINCIP FUNGOVÁNÍ VÝROBKU
Výrobek se skládá z korpusu, příruby, umělohmotného
kontrolního panelu a vratného - ochranného ventilu.
1. Korpus se skládá z ocelového rezervoáru (nádrže
na vodu) a vnějšího umělohmotného pokrytí s
vrstvou tepelné izolace mezi nimi. Nádrž na vodu
je zajištěna dvěma trubkami se závitem G ½ “
pro dodávání studené vody (označeno modrým
prstencem) a vypouštění teplé vody (červený
prstenec). Vnitřní rezervoár je vyroben z černé oceli,
chráněné před korozí emajlovým pokrytím.
2. Na přírubě je namontován elektrický nahřívač a
hořčíková anoda - protektor. Elektrický nahřívač
slouží k ohřevu vody v nádrži a řídí se termostatem,
který automaticky udržuje zvolenou teplotu.
Na přírubě je namontován elektrický nahřívač a
hořčíková anoda - protektor. Elektrický nahřívač slouží
k ohřevu vody v nádrži a řídí se termostatem, který
automaticky udržuje zvolenou teplotu.
Na umělohmotném kontrolním panelu jsou
namontovány:, regulovatelný termostat /v závislosti na
modelu/, tepelný vypínač a signalizační světla.
Tepelný vypínač je zařízení sloužící k ochraně před
přehřátím, které vypíná nahřívač z elektrické sítě v
případě, že teplota vody dosáhne příliš vysokých
hodnot. V případě spuštění tohoto ochranného prvku
se, prosím, obraťte na servis.
Hořčíkový protektor slouží k doplňujícímu zabezpečení
vnitřního rezervoáru bojlerů s emajlovým pokrytím před
korozí.
3. Vratný - ochranný ventil zabraňuje úplnému
vyprázdnění výrobku v případě přerušení dodávek
studené vody z vodovodní sítě. Chrání výrobek před
zvýšením tlaku v rezervoáru na hodnoty vyšší než
přípustných (7.5 bar/0,75MPa) v režimu ohřívání (! se
zvyšující se teplotou se zvyšuje i tlak), vypuštěním
přebytku drenážním otvorem. Je normální, že v
režimu ohřívání kape drenážním otvorem voda a
toto je třeba mít na paměti při montáži bojleru.
UPOZORNĚNÍ! Vratný – ochranný ventil
neochrání výrobek při dodávkách za vyššího
tlaku než je pro výrobek uvedeno. Při vyšším tlaku (nad
0.6 МРа) z vodovodní sítě, bude z drenážního otvoru
ventilu neustále odtékat voda.
V. MONTÁŽ A ZAPNUTÍ VÝROBKU
UPOZORNĚNÍ! Veškeré technické a
elektrotechnické práce mohou být výkonány
pouze oprávněným technikem.
1. MOTNÁŽ
Doporučujeme montáž výrobku v maximální blízkosti k
místu použití teplé vody, kvůli zmenšení tepelných ztrát v
potrubí. Při montáži musí být výrobek umístěn tak, aby jej
nepolévala voda.

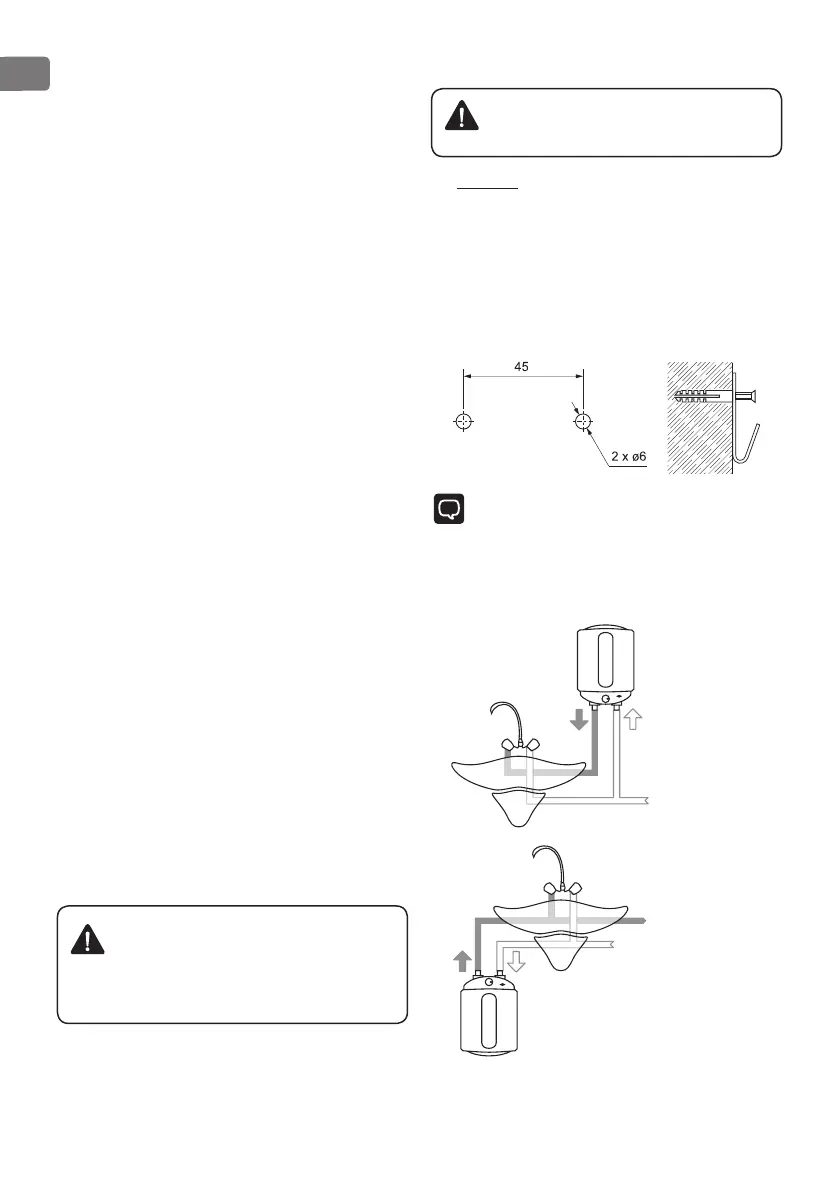

Montáž se provádí na kovové podložky (dodávají se s
výrobkem), které je třeba nejprve usadit ve zdi, pomocí
dvou hmoždinek (dodávají se s výrobkem) - obr. 1.
DŮLEŽITÉ: Bojlery určené k montáži nad umyvadlem
се монse montují tak, aby trubky vstup/výstup byly
nasměrováný dolů (k podlaze místnosti). Bojlery určené k
montáži pod umyvadlem se montují tak, aby trubky vstup/
výstup byly nasměrovány nahoru (ke stropu místnosti).
Pro úplné ujasnění montáže ke stěně viz obr.2
nad umyvadlem
pod umyvadlem
