40 Návod k použití a údržbě
CZ
DŮLEŽITÉ: Při vypouštění bojleru je potřeba učinit
opatření pro zamezení eventuálních škod způsobených
vytékající vodou.
Způsob vypuštění bojleru určeného k montáži POD
UMYVADLEM:
1. Vypněte bojler z elektrické sítě
2. Demontujte spojovací vodovodní armaturu od
bojleru.
3. Domontujte bojler z místa, kde je upevněn a obraťte
jej trubkami dolů, směrem k podlaze, a vylijte vodu
do předem připravené nádoby. Vyčkejte dokud z
bojleru vyteče všechna voda
DŮLEŽITÉ: V případě, že tlak ve vodovodní síti převyšuje
tlak uvedený na bojleru (viz výše, bod I), je nutná
montáž redukčního ventilu. V obráceném případě bude bojler
využíván nesprávně.
Výrobce nenese zodpovědnost za potíže způsobené
nesprávným využíváním výrobku.
3. PŘIPOJENÍ K ELEKTRICKÉ SÍTI (OBR.3)
UPOZORNĚNÍ! Před zapnutím elektrického
obvodu, se přesvědčte, že výrobek je naplněn
vodou.
3.1 Bojler jehož součástí je napájecí kabel se zástrčkou
•
zástrčka musí být zapnuta ve správně připojené a
uzemněné elektrické zásuvce
•
zástrčka musí být připojena k vlastnímu
elektrickému okruhu zajištenému pojistkou 16А
•
kontrola splnění předcházejících podmínek musí
provedena kvalifikovaným elektrotechnikem
Výrobek musí být umístěn tak, aby zástrčka napájecího
kabelu byla přístupná.
3.2 U modelů, jejichž součástí není napájecí kabel se
zástrčkou.
Připojení bojleru k elektrické síti se provádí pomocí
napájecího trojžilného měděného kabelu 3х1.5
mm2 připojeného k vlastnímu elektrickému okruhu,
zajištěnému 16 ampérovou pojistkou. V elektrickém
obvodu napájení výrobku, musí být zabudováno
zařízení zajišťující rozdělení všech pólů v případě přepětí
kategorie III.
Pro montáž elektrického vodiče k bojleru je nutno
pomocí šroubováku odstranit umělohmotný kryt
(obr.4). Připojení napájecích vodičů musí být v souladu s
označením konektorů termovypínače, a to následujícím
způsobem:
•
fáze k L (nebo L1)
•
nula k N (nebo N1)
•
ochranný - bezpodmínečně ke šroubovému spoji,
označenému značkou .
Napájecí vodič může být přichycen k umělohmotnému
ovládacímu panelu pomocí kabelového úchytu.
Po montáži je třeba vrátit umělohmotný kryt do
počátečního stavu!

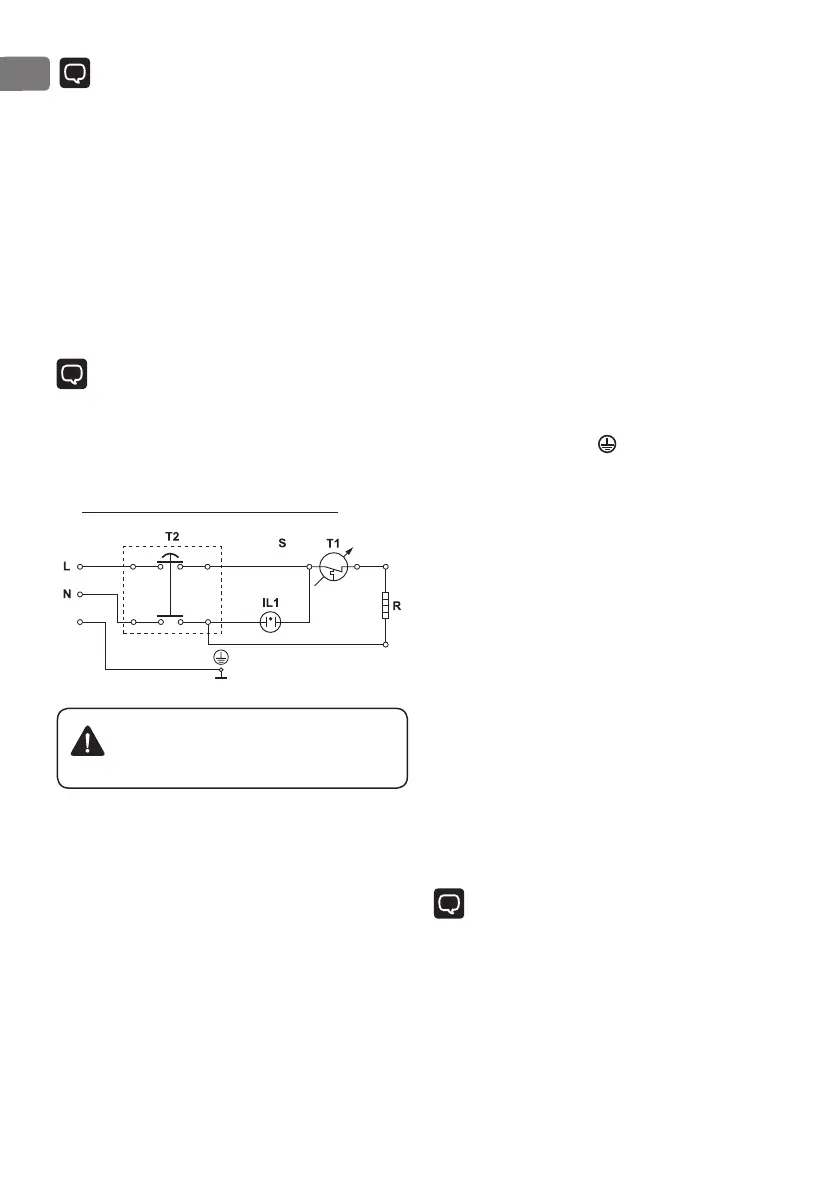

Vysvětlení k obr.3:
T1 - tepelný regulátor; Т2 - tepelný vypínač; IL -
signalizační světlo; R - nahřívač
VI. VYUŽÍTÍ VÝROBKU
Po té co jste postupovali podle návodu v bodě IV výše,
můžete začít využívat výrobku.
Výrobek je vybaven světelným indikátorem Světlo svítí,
když je výrobek zapnut v elektrické síti a ukazuje, že k
výrobku je podáváno napětí.
Pozice spínače řídícího termostat (u vybavených
modelů): Když otočíte spínačem vzestupně po stupnici,
tak zvyšujete teplotu, při které vypíná termostat.
DŮLEŽITÉ: U modelů, které nemají spínač řídící
termostat, je nastavení automatického regulování
teploty vody zadáno výrobcem.
