Instructies voor gebruik en onderhoud 77
NL
Dutch
ATTENTIE! Om schaden voor de gebruikers en
derden te vermijden, in geval van een storing in
het systeem voor warmwatervoorziening, is een
montage van het toestel in ruimten met hydro-isolatie
van de vloer en een drain in de riolering nodig. In geen
geval kunt u voorwerpen onder het toestel zetten die
niet waterdicht zijn. Bij een montage van het toestel in
ruimten zonder hydro-isolatie van de vloer moet een
beschermende wan eronder met een drain naar de
riolering wordt geplaatst..

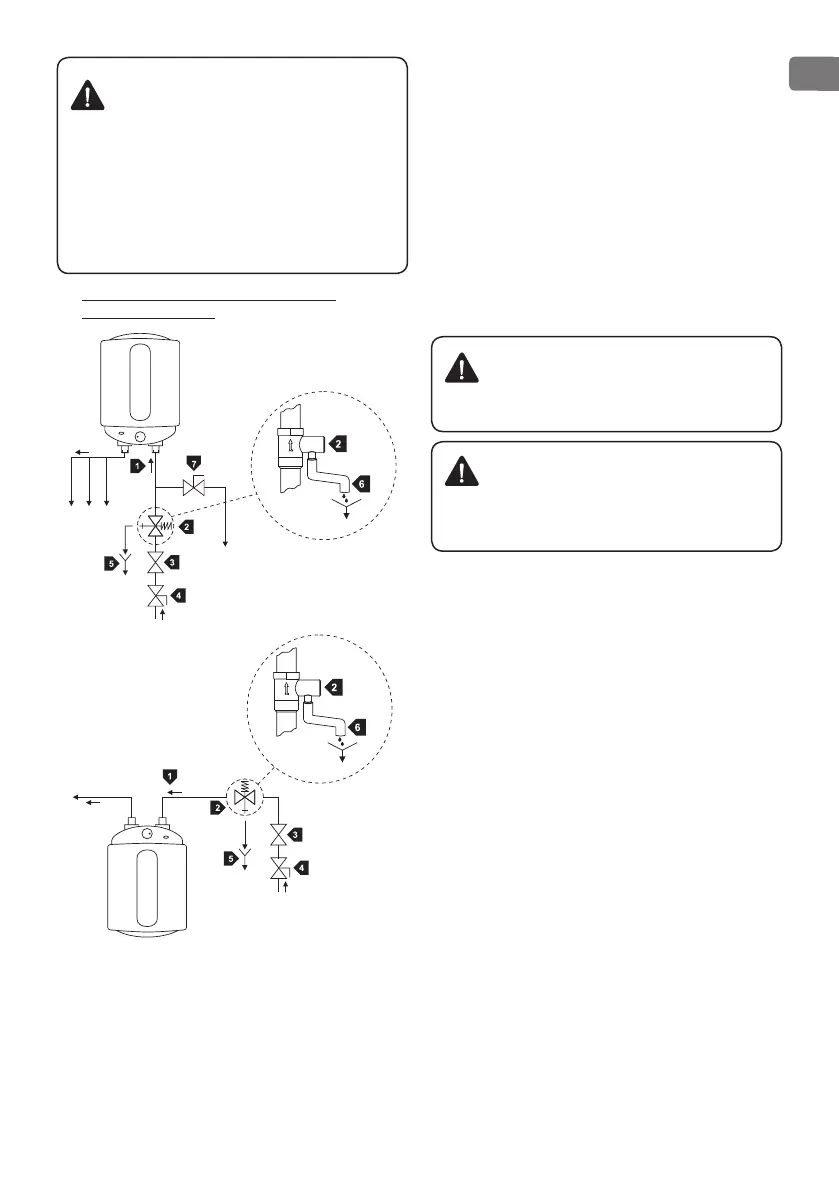

2. AANSLUITEN VAN DE BOILER OP HET
WATERLEIDINGNET
voor montage
boven een wastafel
voor montage
onder een wastafel
Waar:
1 - Inlaatbuis; 2 - Veiligheidsklep 3 - Reduceerventiel (bij
waterleidingdruk boven 0.6 MPa); 4 - Afsluitkraan; 5 -
Trechter met een aansluiting naar de riolering; 6 - Slang;
7 - Aftapkraan voor het aftappen van de boiler
Bij het aansluiten van de boiler op de waterleidingnet
moet men de gekleurde ringen voor aanwijziging in
acht nemen:
BLAUWE RING - voor koud water ( ingaand water),
RODE RING - voor heet water ( uitgaand water).
De montage van de terugslag- en veiligheidsklep,
gekocht samen met de boiler, is verplicht. De klep
wordt aan de ingang voor koud water geplaatst in
overeenstemming met de pijl op zijn kast die de richting
van het ingaande water wijst. Andere afsluitkleppen
tussen de klep en het toestel zijn niet gepermitteerd.
ATTENTIE! De aanwezigheid van andere/oude/
terugslag- en veiligheidskleppen kan tot een
storing aan uw toestel leiden en ze moeten worden
verwijderd.
ATTENTIE! Het aanschroeven van de klep bij een
schroefdraad langer dan 10mm is niet
gepermitteerd, anders kan dat tot een onherstelbare
schade aan uw klep leiden en het is gevaarlijk voor uw
toestel.
Het vullen van de boiler met water gaat door het
opendraaien van de kraan voor toevoer van koud water
uit de waterleidingnet en de kraan voor heet water van
de mengkraan. Na het vullen door de mengkraan moet
er een ononderbroken waterstraal zijn. U kunt nu de
kraan voor het warme water dichtdraaien.
Als u de boiler aftappen wilt, moet u eerst de electrische
voeding naar het toestel afschakelen.
Procedure voor het aftappen van boiler bedoeld
voor installatie BOVEN een gootsteen:
1. De kraan voor toever van koud water uit de
waterleidingnet naar de boiler dichtdraaien.
2. De kraan voor warm water van de mengkraan
opendraaien
3. De kraan 7 (figuur 4a en 4 b) opendraaien om het
water uit de boiler af te tappen :
•
modellen, uitgerust met een veiligheidsklep met
hendel - trekt u het hendel naar boven en het water
zal door de afvoeropening van de klep lekken.
•
modellen, uitgerust met een klep zonder hendel -
de boiler kan rechtstreeks uit zijn inlaatbuis worden
afgetapt als hij voorlopig van de waterleiding wordt
ontkoppeld.
