Installation
Setzen Sie den Schlauchadapter mit nach oben gezogenem
Mittelhebel auf den Filterkopf. (Der Schlauchadapter kann nicht
installiert werden, wenn der Hebel unten ist!)
Achten Sie darauf, die Teile richtig zusammen-
zubauen.
Stellen Sie sicher, dass sich kein Schmutz oder
Fremdpartikel auf dem Filterbehälter oder dem
Dichtungsring des Filterkopfes befinden.
Fetten Sie den Dichtungsring ggf. mit
handelsüblichen Schmierstoffen wie z.B. Vaseline
ein, um die Montage zu erleichtern.
Setzen Sie den Filterkopf auf den Filterbehälter.
Sorgen Sie dafür, dass das Einlassrohr des
Filterkopfes und das Verbindungsrohr der
Filterkörbe ineinander passen.
Nach dem Aufsetzen des Schlauchadapters auf den Filterkopf
drücken Sie zur Fixierung den Hebel nach unten (in die Mitte des
Filterkopfes).
Setzen Sie die Absperrhähne auf die Schlauchadapterstücke.
Schrauben Sie die Absperrhähne auf die Schlauchadapterstücke.
Filterbehälter
Dichtungsring
Wasserein-
lassstutzen
S
icherungs-
c
lip
Verbin-
dungsrohr

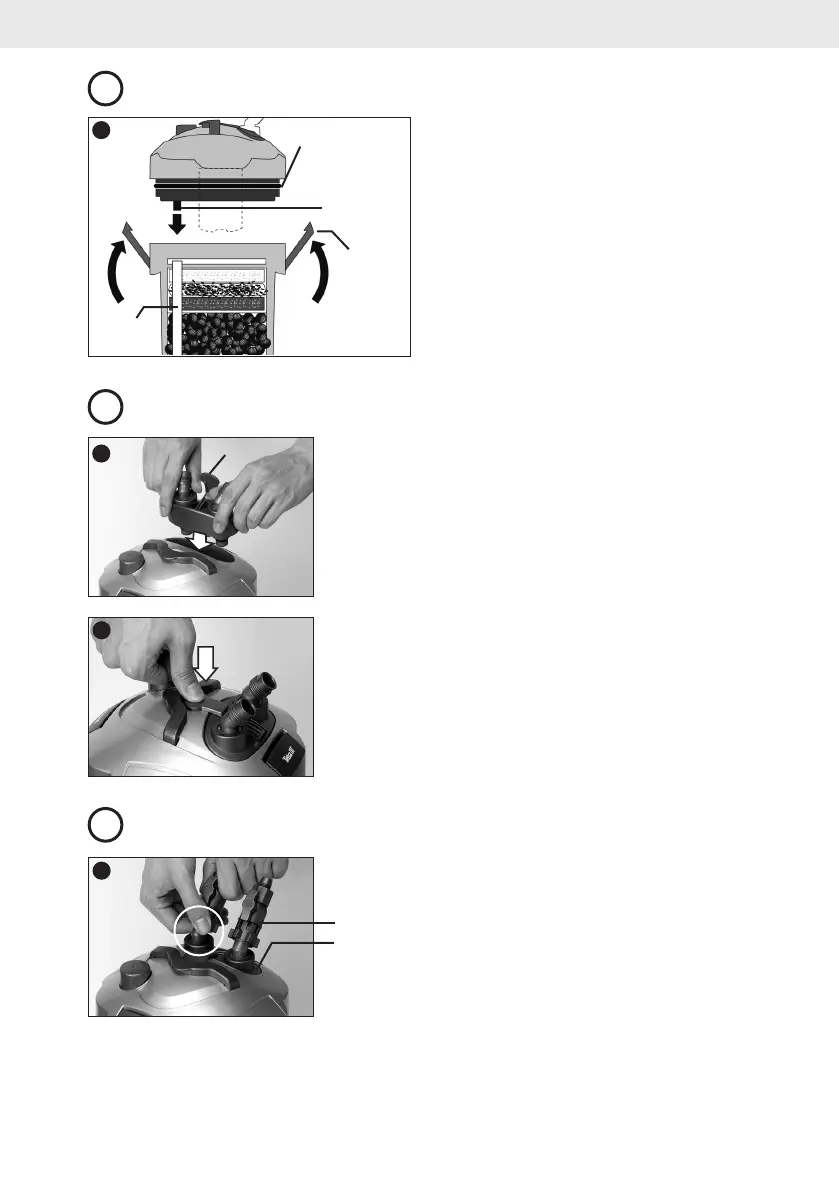

Aufsetzen des Filterkopfes auf den Filterbehälter
2
Anbringung des Schlauchadapters für den Filterkopf
3
5
6
7
8
Anbringen der Schläuche
4
Absperrhahn
Schlauch-
adapterstück
Mittlerer Hebel
