CESSNA SECTION 1
MODEL 172R GENERAL

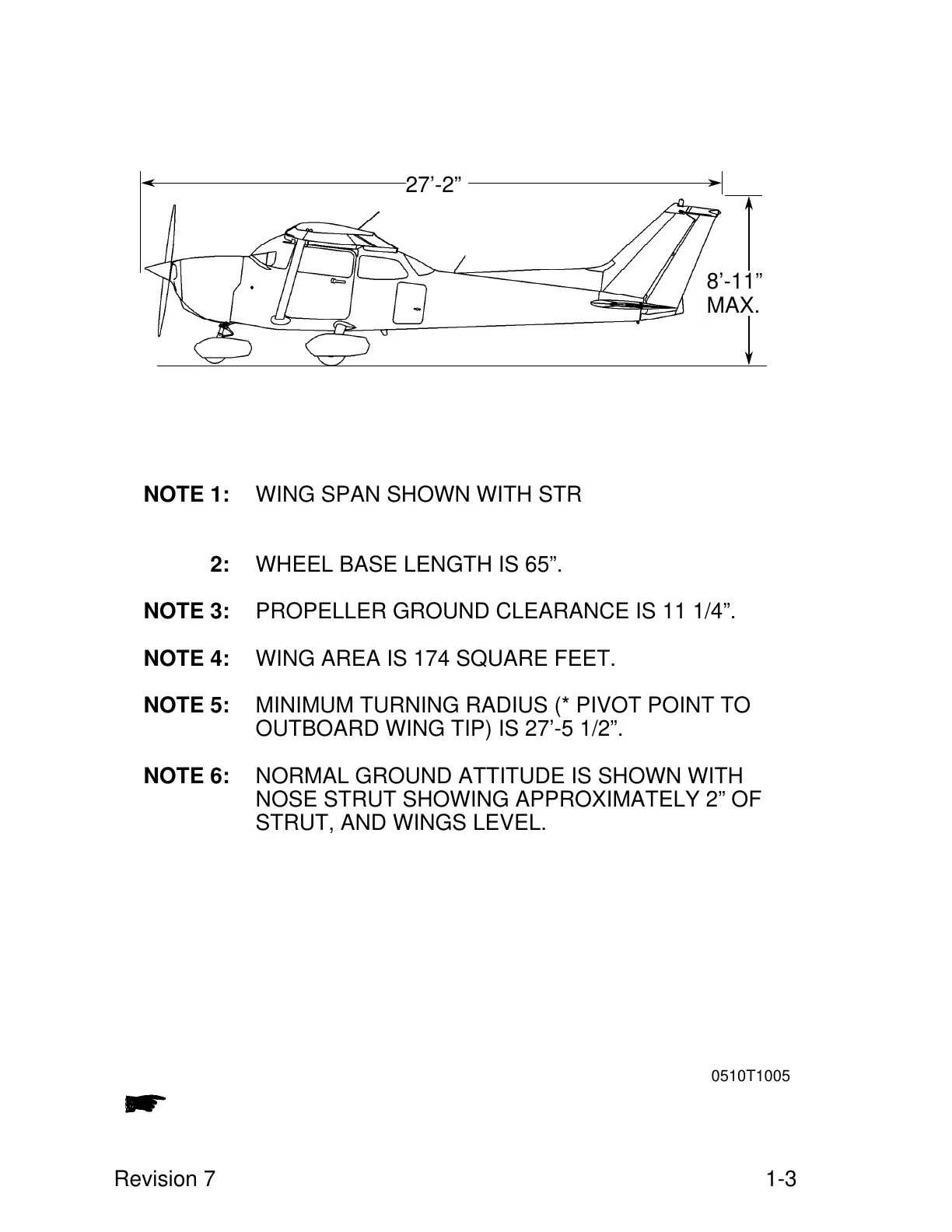

Figure 1-1. Three View - Normal Ground Attitude (Sheet 2)
             

           


           

             
0510T1005
27’-2”
8’-11”
MAX.
                                                                                                          

                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        


                                                                                                        

                                                                                                          
NOTE 1: WING SPAN SHOWN WITH STROBE LIGHTS
INSTALLED.
NOTE 2: WHEEL BASE LENGTH IS 65”.
NOTE 3: PROPELLER GROUND CLEARANCE IS 11 1/4”.
NOTE 4: WING AREA IS 174 SQUARE FEET.
NOTE 5: MINIMUM TURNING RADIUS (* PIVOT POINT TO
OUTBOARD WING TIP) IS 27’-5 1/2”.
NOTE 6: NORMAL GROUND ATTITUDE IS SHOWN WITH
NOSE STRUT SHOWING APPROXIMATELY 2” OF
STRUT, AND WINGS LEVEL.
Revision 7 1-3
