521A
19
puede obtenerse una lectura de 4, es posible que no haya suciente falla a
tierra para poder localizar el cable.
3. Si lo desea, enchufe los audífonos auxiliares en el receptor, enciéndalo
y oriente el extremo de la sonda o antena hacia el transmisor. Deberá
escucharse un tono pulsante a través de los audífonos y el medidor del
receptor deberá registrar una indicación de señal.
Aviso: Es posible que los audífonos emitan tonos altos si el cordón de los
audífonos se acerca demasiado a la antena del receptor o si la batería del
receptor está baja.
Operación
Localización de la trayectoria del cable
Con la sonda orientada hacia el suelo, camine
completamente alrededor de la ubicación del
transmisor. La ausencia de tono o anulación
será detectada directamente sobre la
trayectoria del cable. El movimiento lateral
ocasionará que el volumen de la intensidad
de la señal de tono aumente. Observe la
anulación (tono nulo) para determinar la
trayectoria del cable. (Consulte la Figura 2).
Localización de Roturas y Mellas en Cables
Cuando intente localizar roturas y mellas, deberá reducir la sensibilidad del
receptor cuando lo oriente hacia uno de los lados de la anulación. Podrá advertir
un cambio inmediato en la intensidad de la señal. No permita que el medidor se
fije en 10 o sobrepase 10. Esto facilitará sobremanera el proceso de localización
de fallas.
Aviso: El cable debe tener una trayectoria a tierra para poder localizarlo
exitosamente. Estas trayectorias existen en una gran mayoría de todos los
cables directamente enterrados debido a las imperfecciones del aislamiento,
melladuras y malos empalmes. Si no es así, ponga a tierra el extremo remoto
para crear una trayectoria a tierra.
El extremo de un cable cortado o roto se puede localizar siguiendo la trayectoria •
hasta que la anulación desaparezca y se comience a detectar un punto caliente.
Más allá del punto caliente, no podrá detectarse ninguna anulación. Retroceda
hasta que detecte la anulación, y esto será el extremo aproximado del cable roto.
(Consulte la Figura 3).
Receptor
Tono
Cable
Nulo
Intensidad
de la señal
Tono

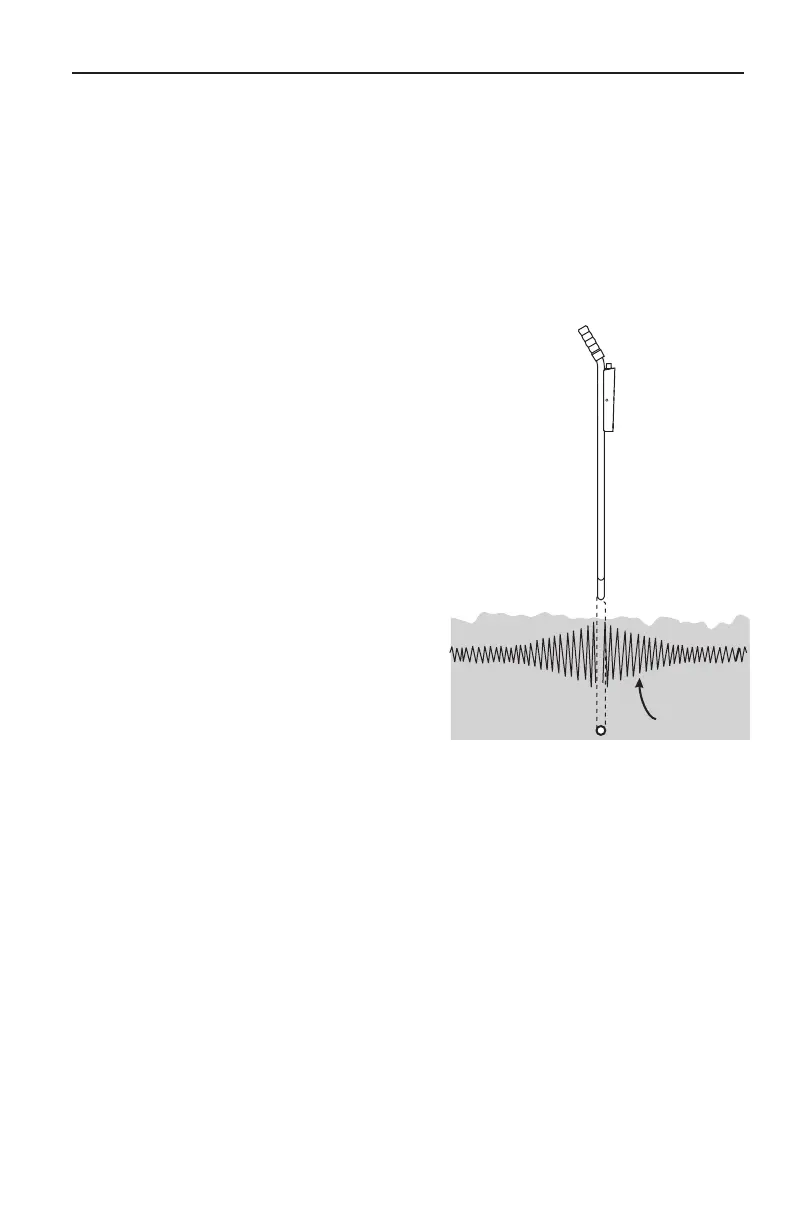

Figura 2 – Localización de la
Trayectoria del Cable
