30
Réglage
NOTA : ENLEVER L’ONGLET DE PROTECTION DU COMPARTIMENT DE LA
PILE AVANT D’UTILISER. L’APPAREIL NE POURRA ÊTRE MIS EN MARCHE SI
L’ONGLET EST PRÉSENT.
Remarque : L’émetteur produit une haute tension. Mettre l’émetteur hors
tension avant de manipuler les fils de sortie. Débrancher tous les fils du
contrôleur pendant la détection des défauts. Tourner le sélecteur à la position
BATTERY TEST (test de la pile). Le contrôleur doit indiquer entre 8 et 10.
Avant de commencer, s’assurer que l’émetteur est conguré correctement.
IMPORTANT : An d’assurer que l’émetteur 521A produit un signal optimal,
connecter les ls rouge et noir et mettre l’appareil sous tension. Placer le sélecteur
à la position no 5. L’aiguille du sélecteur doit atteindre une lecture d’au moins 10.
Si le contrôleur indique une lecture inférieure à 10 et que les piles sont en bon état,
retourner l’appareil pour le faire réparer.
Risque de décharge électrique :
Ne pas raccorder l’émetteur à un quelconque circuit c.a. activé de plus de
120 V c.a.
L’inobservation de cette consigne pourrait endommager l’instrument et entraîner
des blessures.
1. Alors que l’émetteur est hors tension, connecter le l rouge au l à repérer et le
l noir à une bonne mise à la terre avec le pieu fourni. (Voir la Figure 1.)
Si l’horloge est située à l’intérieur, le pieu de mise à la terre DOIT être mis à la
terre au point où les ls sortent de l’édice. Une longueur de l devra peut-
être être acheminée à l’extérieur.
Ne pas utiliser une mise à la terre
commune à l’intérieur (c.-à-d. un
tuyau électrique ou d’eau).
2. Mettre l’émetteur sous tension
et commencer à tourner le
sélecteur dans le sens horaire.
Lorsque l’on passe de la position
BATTERY TEST à la position no
1, l’aiguille du contrôleur chute
presque à zéro. À mesure que la
tension est augmentée, l’aiguille
s’élève lentement avec chaque
avance. Arrêter lorsque l’aiguille
se situe entre 4 et 8. L’émetteur
est maintenant réglé pour une
performance maximale. Si une
lecture de 4 n’est pas disponible,
le défaut de mise à la terre risque
d’être insufsant pour repérer un l.
Émetteur
Fil
Prise de
terre

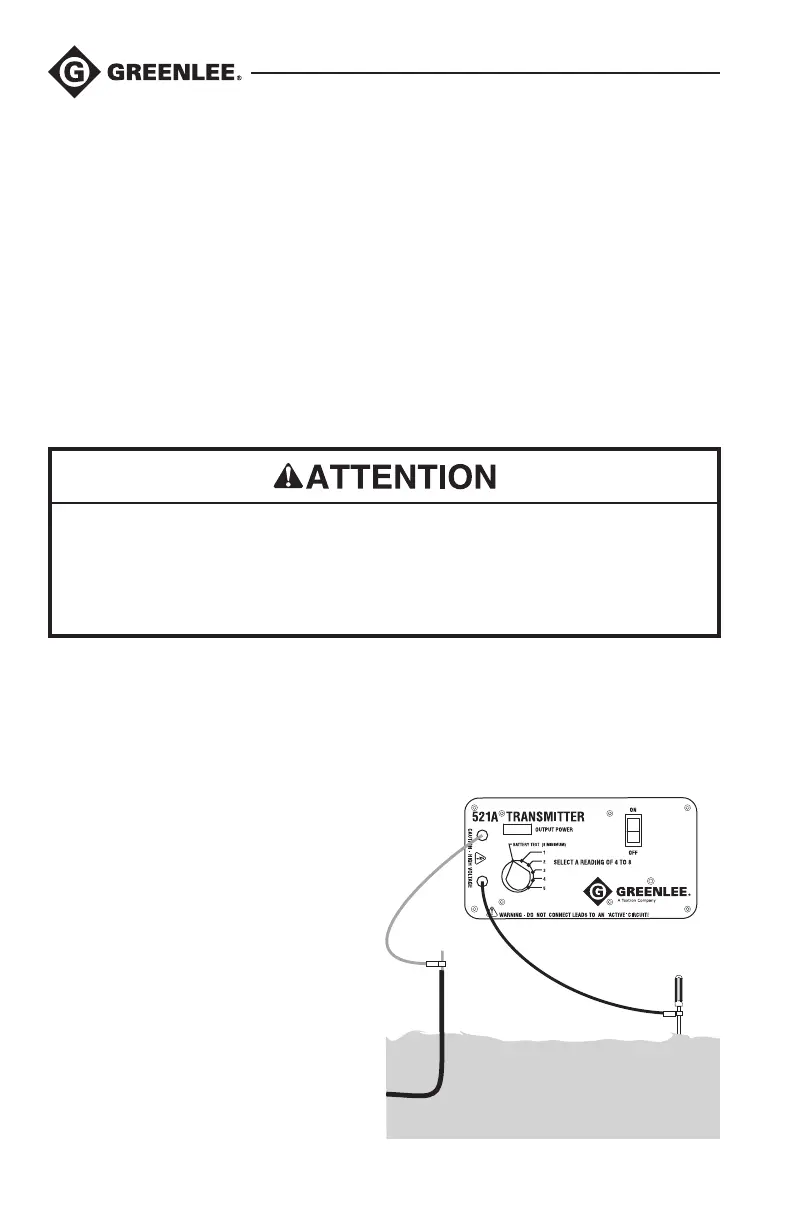

Figure 1 – Installation de l’émetteur
