Processus en deux étapes de repérage de vanne électromagnétique
Les vannes électromagnétiques peuvent être repérées facilement si tous les ls qui
les rejoignent sont intacts et si la vanne elle-même est encore en bon état.
Étape 1 : Activer l’horloge. Connecter le l d’émetteur rouge de la station qui mène
à la vanne en question et connecter le l noir à la terre. Activer l’émetteur, régler la
sortie au niveau maximum, assembler le récepteur, repérer le chemin et commencer
à détecter le l en suivant le signal nul. Le signal nul est indiqué jusqu’à ce que l’on
passe au-dessus de la vanne électromagnétique ; le signal devient alors très fort.
Marquer cet endroit. Vérier autour de ce point chaud pour détecter un signal nul
alors que l’on quitte cette zone. Si le signal nul continue, le suivre et marquer tout
point chaud supplémentaire. (Voir la Figure 6.) Si un seul point chaud est repéré, il
indique l’emplacement de la vanne.
Étape 2 : Si plus d’un point chaud est détecté, les marquer, revenir à l’émetteur
puis le désactiver. Soulever le l noir du pieu de terre et le connecter au l commun.
Activer l’émetteur, régler le sélecteur à la lecture la plus haute et revenir au premier
point chaud avec le récepteur. Placer le bout de l’antenne du récepteur pour
qu’il entre en contact avec la terre au centre d’un premier point chaud et régler
le bouton de sensibilité pour qu’il afche une échelle moyenne. Aller ensuite au
deuxième point chaut et, sans toucher au bouton de sensibilité, vérier la force du
signal à chaque point chaud pour déterminer celui qui produira le signal le plus fort.
Ce sera la vanne du l de la station à laquelle on est connecté.
Intensité du signal
Vanne
électromagnétique
Tuyau
Récepteur
Contrôleur
récepteur

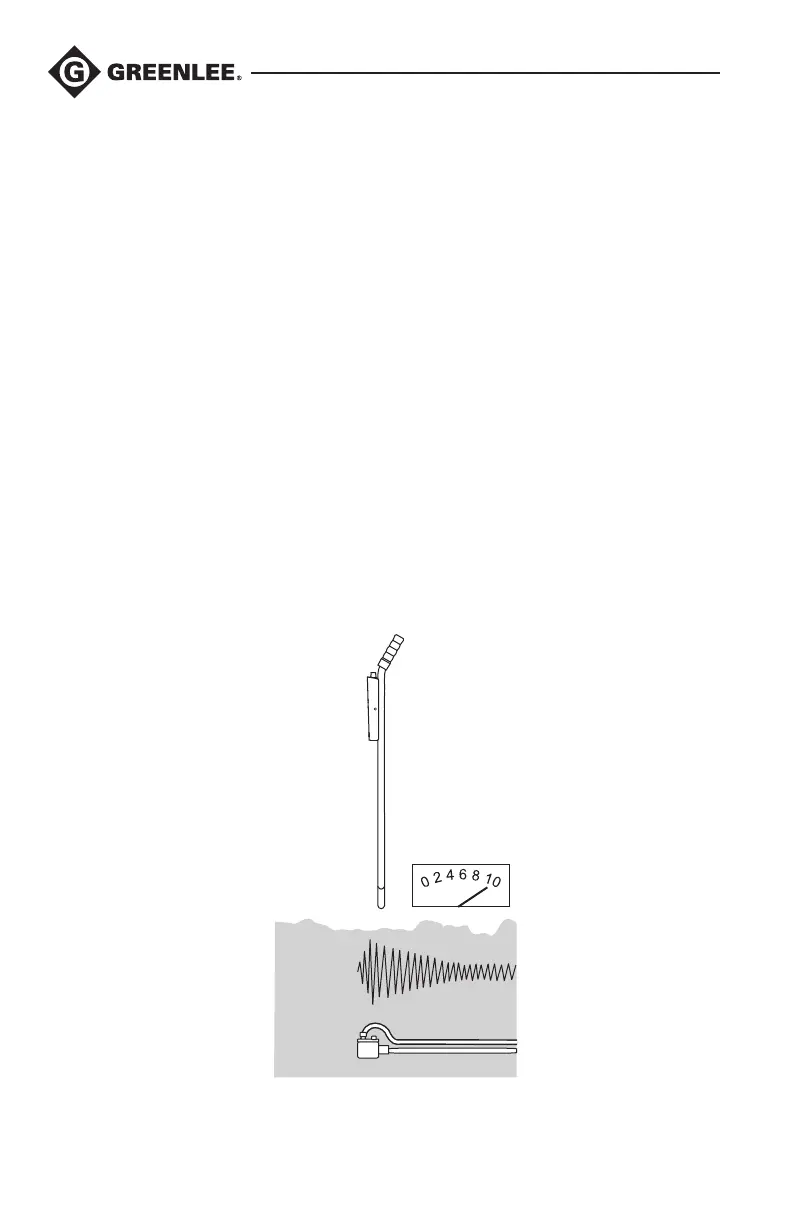

Figure 6 – Repérage de l’extrémité d’un fil brisé
