The Cool Tool Uni-Print-3D User Manual

15

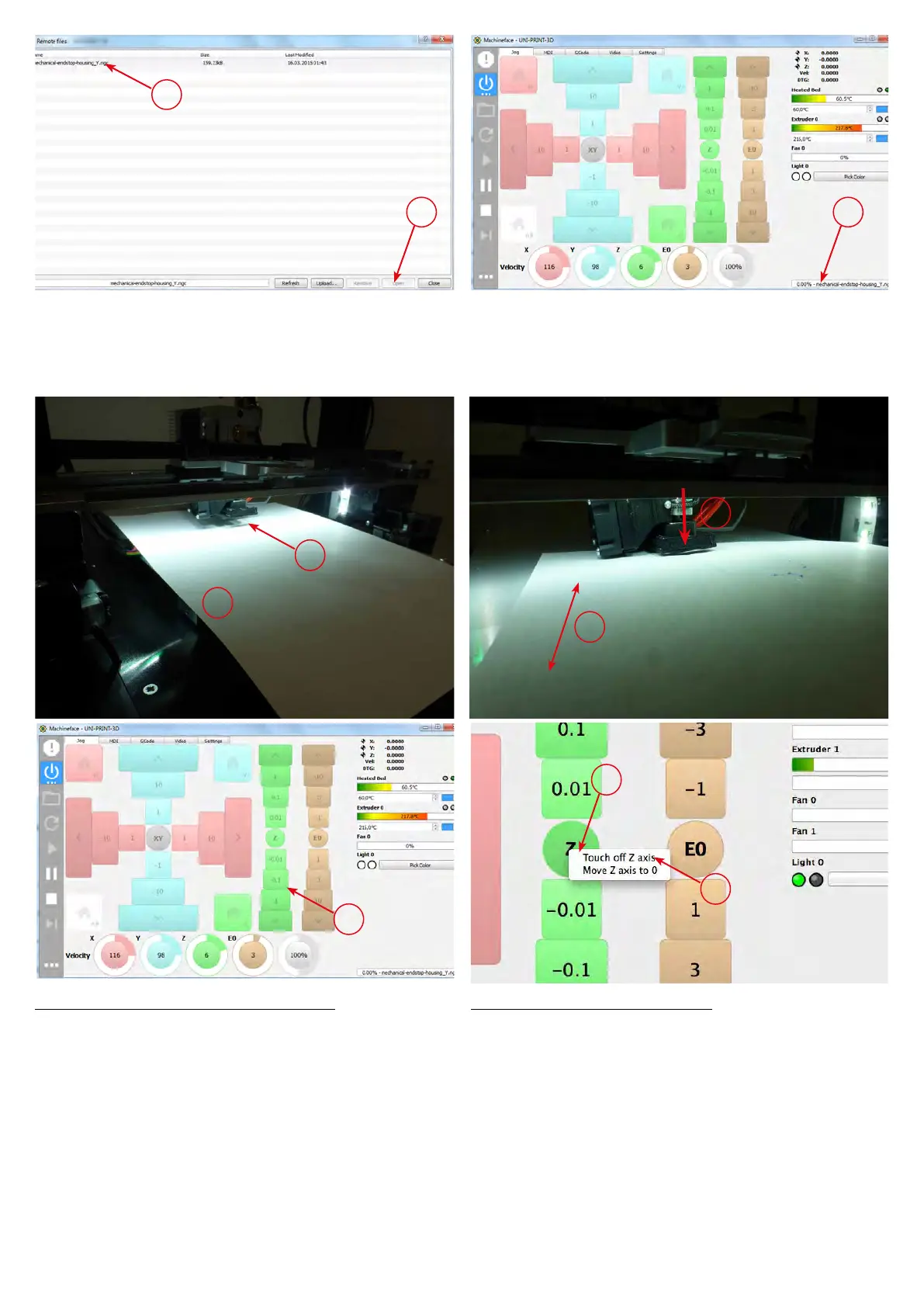

Variante 2:
(1) Markieren der gewünschten Druckdatei
(2) Önen der Datei
A ... Hier wird der Name der geöneten Datei angezeigt.
Variant 2:
(1) Select your print-le
(2) Open le
C ... e name of the loaded le is shown here.
1
2
A
Werkstücknullpunkt setzen (Z-Achse):
(1) Entfernen von ausgetretenem Filament (Pinzette)
Wichtig: Druckplatte u. Extruder müssen aufgeheizt sein!
A ... A4 Papierblatt (80 gr)
(2) Blatt hin und herbewegen, dabei mit der Z-Achse
in Richtung beheizte Druckplatte verfahren. Wenn die
Seite leicht klemmt (sich noch bewegen lässt) ist die
richtige Position erreicht.
Wenn die Nozzle nahe am Papier ist, nur noch mit -0,1
und -0,01 [mm] Schritten annähern.
(3) Auf „Z“ klicken, ein Untermenü önet sich
(4) Auf „Touch o Z axis“ klicken -> Nullpunkt ist bestätigt!
Set workpiece zero-point (Z-axis)
(1) Remove extruded lament (tweezer)
Note: Heated printing plate and extruder have to be heated up!
A ... use Paper A4 (80gr)
(2) move paper sheet sidewards and Z-Axis in direction of
the heated printing plate. As soon as you feel that the sheet
gets stuck the correct position has been reached.
With the nozzle close to the heated printing plate only use
-0.1mm and 0.01mm steps!
(3) Click on Z and sub-menu will open
(4) Click on „Touch o Z axis“ - Workpiece Zero-point is
conrmed
A
1
2
2
2
4
3
