MONTAJE DE LA CHIMENEA CUANDO LA CAMPANA SE UTILIZA CON RECIRCULACIÓN.
Si la campana se utiliza para recirculación montar la tapa adjunta hacia el techo para cerrar la
chimenea.
A continuación la chimenea se monta de la siguiente manera:
ESPAÑOL
»
MONTAJE

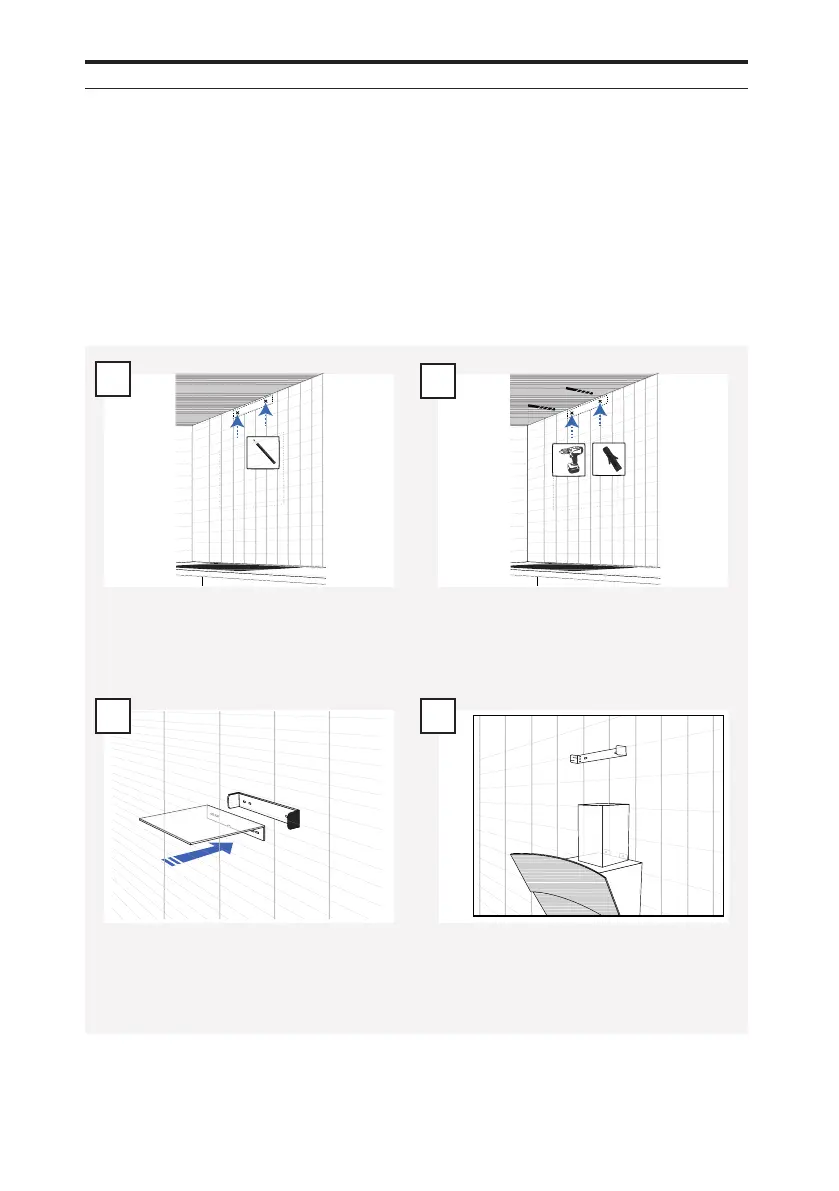

Mesurar la ubicación del anclaje y marcar
la ubicación de los agujeros en el pared.
NOTA: Ubicar el anclaje afin que coincida
con los agujeros de la chimenea.
Hacer los agujeros y montar los tacos en
los agujeros.
Fijar el anclaje y la tapa en el pared.
1
Montar la chimenea encima de la
campana.
NOTA:La chiminera tiene que sujetarse a
la campana con 2 tornillos.
4
2
x2
x2
x2
3
