THERMEX VERTICAL ATOMATIC
31
ESPAÑOL
»
MONTAJE
MONTAJE
El extractor está montado en pared y el conducto de ventilación puede ir al exterior o recircular el aire.

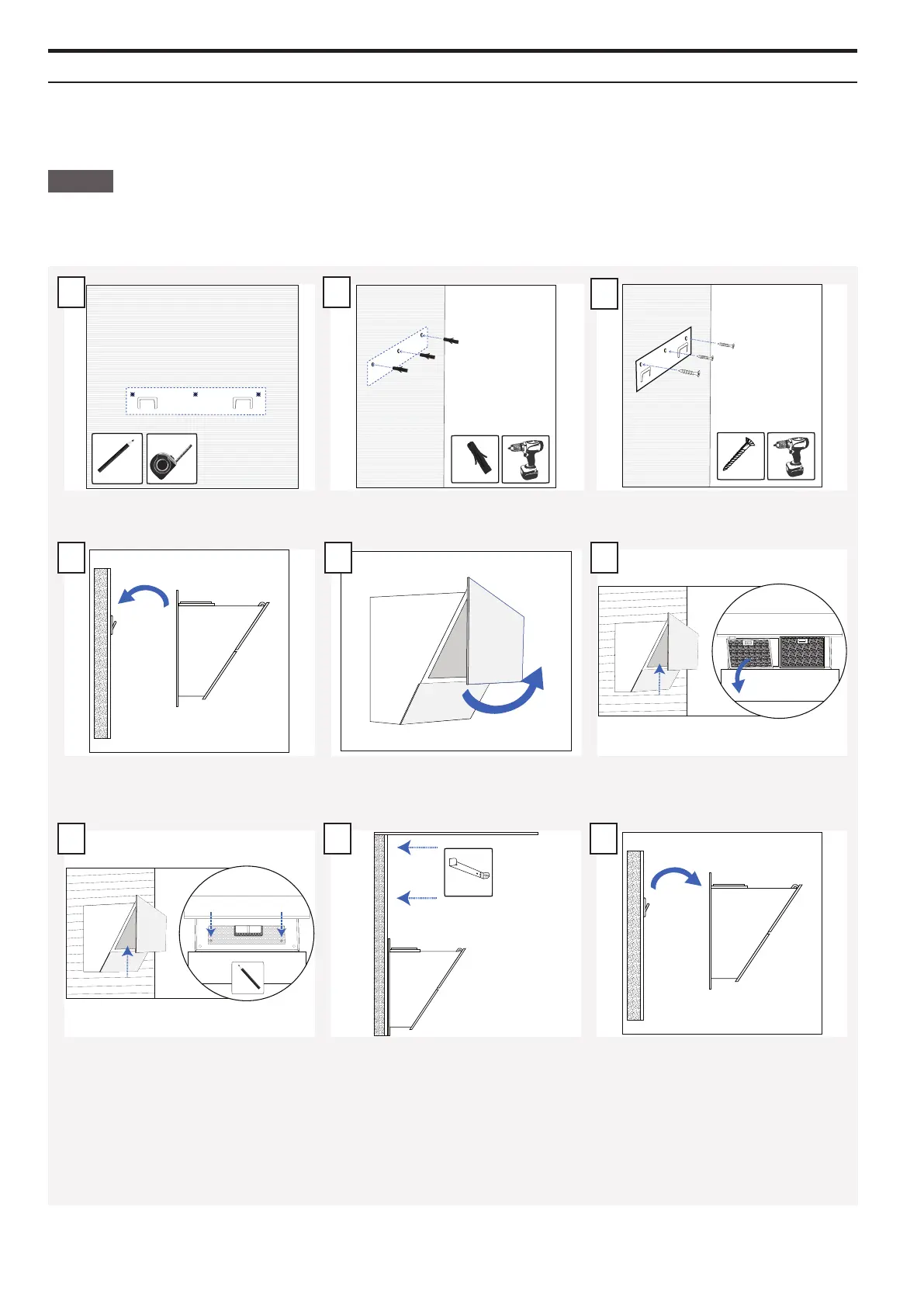

Para montar el extractor hay que seguir estos pasos:
Medir la posición del soporte del extractor.
2
Perforar agujeros para los tacos correspondi-
entes al material de la pared.
3
1
Montar el soporte con tres tornillos.
Colgar el extractor en el soporte.
4
Abrir la tapa del extractor presionando y man-
teniendo presionado el icono de encendido/
apagado hasta que la tapa se abra.
Retirar los filtros del extractor.
6
Marcar la posición de los dos agujeros de fija-
ción en la pared.
7
Medir la posición de los soportes del canal.
8
Retirar el extractor de la pared.
9
x4
x3
x4
5
x2
x2
