on
on
on
on
on
Gama
Capaci-
dad
Peso
Plano
25 l 45 kg
40 l 70 kg
65 l 100 kg
80 l 120 kg
100 l 140 kg
Cuadra-
do
75 l 105 kg
100 l 135 kg
150 l 200 kg
21
ES
encendido
Estribo
Pared
Calentador
de agua
Estribo
Pared
Calentador de
agua
Pesos de referencia del
calentador de agua lleno
Esquema A
400 mm
TECHO
20 mm
mín.
SUELO
Esquema B
encen-
dido
Esquema C
Zona de
apoyo
encen-
dido
Esquema D
Zona de
apoyo
encen-
dido

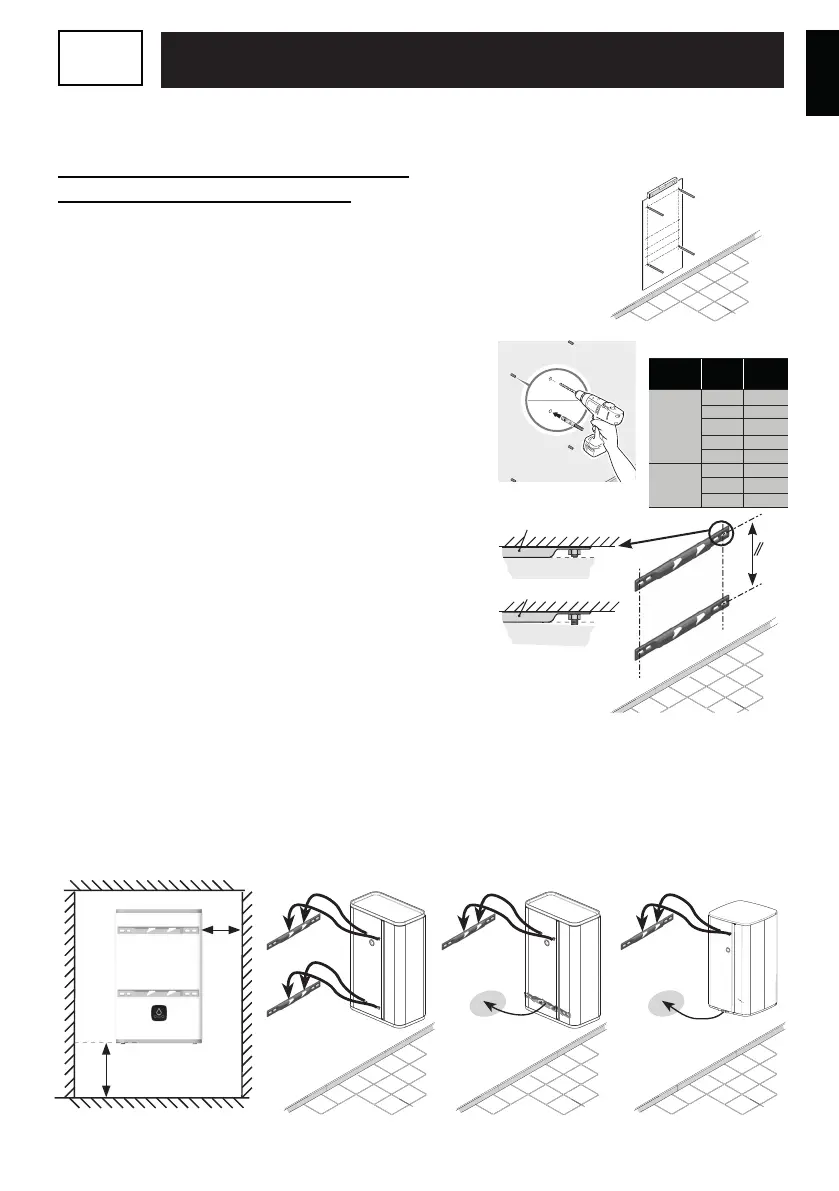

2. Cómo instalar el calentador de agua
2.1 Calentador de agua vertical de pared:
Calentadores planos y cuadrados
Coloque la plantilla de taladros impresa en el embalaje
sobre la supercie de la pared y realice las marcas
correspondientes al modelo del calentador de agua,
teniendo en cuenta los espacios mínimos que hay que
respetar alrededor del calentador de agua (consulte el
esquema A).
Taladre la pared y coloque jaciones de 10 mm de
diámetro (Ø) adaptadas al tipo de pared (placa de yeso,
hormigón, ladrillo).
Atención: La pared debe poder resistir el peso del
calentador de agua lleno.
Fije rmemente los soportes (en el caso de los modelos
planos con capacidad de 25/40/65/80/100 y 150 l) o un
solo soporte (en el caso de los equipos con capacidad
de 75/100 l) y compruebe las distancias entre ejes de los
soportes con un metro. Los elementos utilizados para la
jación no deberán superar la supercie de apoyo del
calentador de agua.
NOTA: En el caso de los modelos de 25/40/65/80/100 l, si
la resistencia de la pared es suciente, es posible realizar
la jación mediante un único soporte en la parte superior.
Para garantizar una correcta sujeción, coloque el soporte
inferior en los enganches del calentador de agua, con las
aberturas orientadas hacia abajo. El soporte inferior sirve
de tope, apoyándose en la pared sin atornillar (esquemas
C o D). Para una capacidad de 150 l, es obligatorio jar los 2 soportes en la pared.
Levante y coloque el calentador de agua apoyado en el o los soportes, y asegúrese de que los
enganches quedan situados por encima de los soportes.
Baje el calentador hasta que los enganches queden debidamente jados en las ranuras.
Cuando los enganches estén acoplados, no será posible mover el calentador de agua a los lados sin
hacer un esfuerzo considerable.
La salida de agua caliente debe encontrarse a la izquierda del calentador de agua.
NO
PARED
Manual de instalación: Esquema de montaje general
ES
PARED
