2.2 Calentador de agua horizontal de pared
(25/40/65/80/100 l)
IMPORTANTE: El modelo CUADRADO de 75/100/150 l
únicamente es vertical
de pared
Coloque la plantilla de taladros impresa en el embalaje sobre
la supercie de la pared y realice las marcas correspondientes
al modelo del calentador de agua, teniendo en cuenta los
espacios mínimos que hay que respetar alrededor del
calentador de agua (consulte el esquema E).
Taladre la pared y coloque jaciones de, como mínimo,
10 mm de diámetro (Ø) adaptadas al tipo de pared (placa
de yeso, hormigón, ladrillo).
Importante: La pared debe poder resistir el peso del
calentador de agua lleno.
F
ije rmemente los soportes y compruebe las distancias
entre ejes de los soportes con un metro. Los elementos
utilizados para la jación no deberán sobresalir de la
supercie de apoyo del calentador de agua.
Levante y coloque el calentador de agua apoyado en el o
los soportes, y asegúrese de que los enganches quedan
situados por encima de los soportes (diagrama F).
Baje el calentador de agua hasta que los enganches
NOTA: La entrada de agua fría y la salida de agua caliente deben encontrarse a la izquierda.
La salida de agua caliente debe encontrarse en la parte superior.
Esquema E
PARED
400 mm
mín.
Los soportes de montaje no se pueden colocar de un modo distinto al que se indica
en este manual. El uso de los soportes para colgar el calentador de agua del techo
está absolutamente PROHIBIDO.
TECHO
SUELO
20 mm
mín.
PARED
Calentador de
agua
Esquema F
Estribo
encen-
dido
Calentador de
agua
Estribo
Pared
Pared
NO
encendido
Pesos de referencia
del calentador de
agua lleno

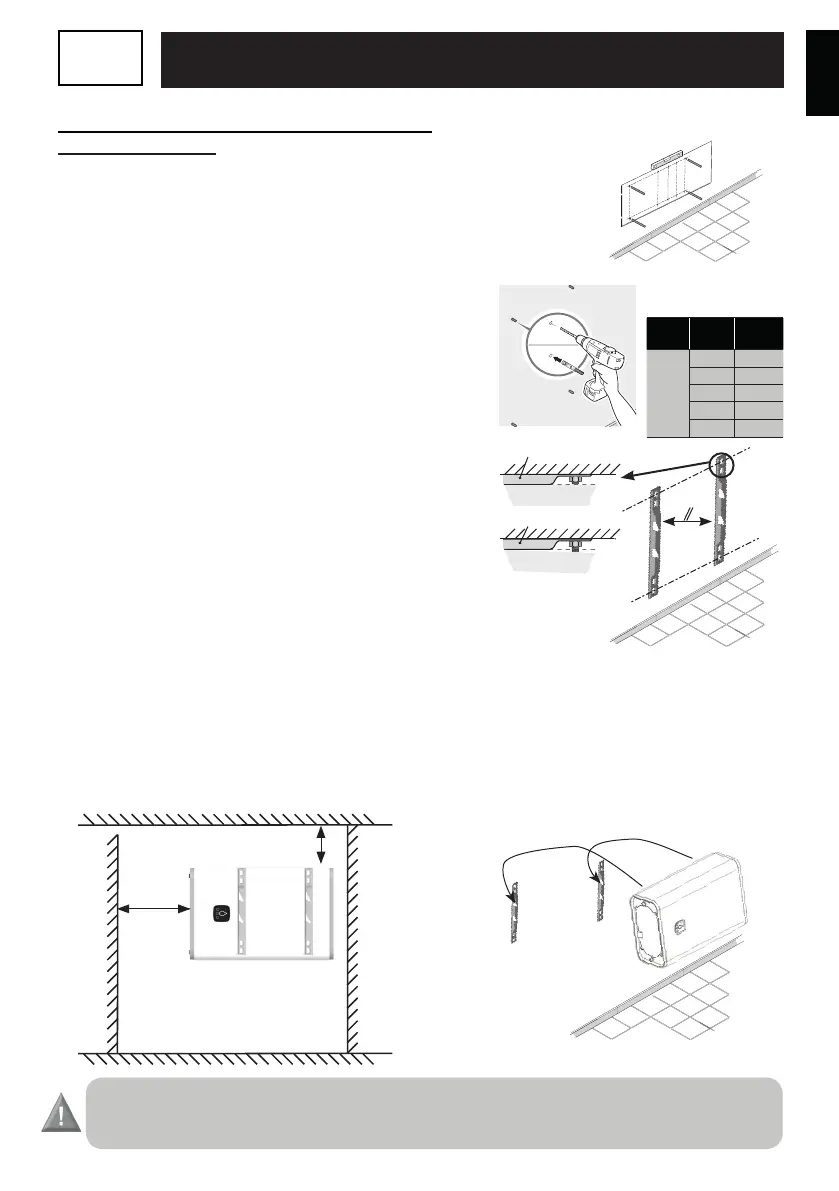

Manual de instalación: Esquema de montaje general
ES
queden debidamente jados en las ranuras. Cuando los enganches estén acoplados, no será
posible mover el calentador de agua a los lados sin hacer un esfuerzo considerable.
SÍ
