Votre chauffe-eau : Présentation des composants
II. Présentation des composants

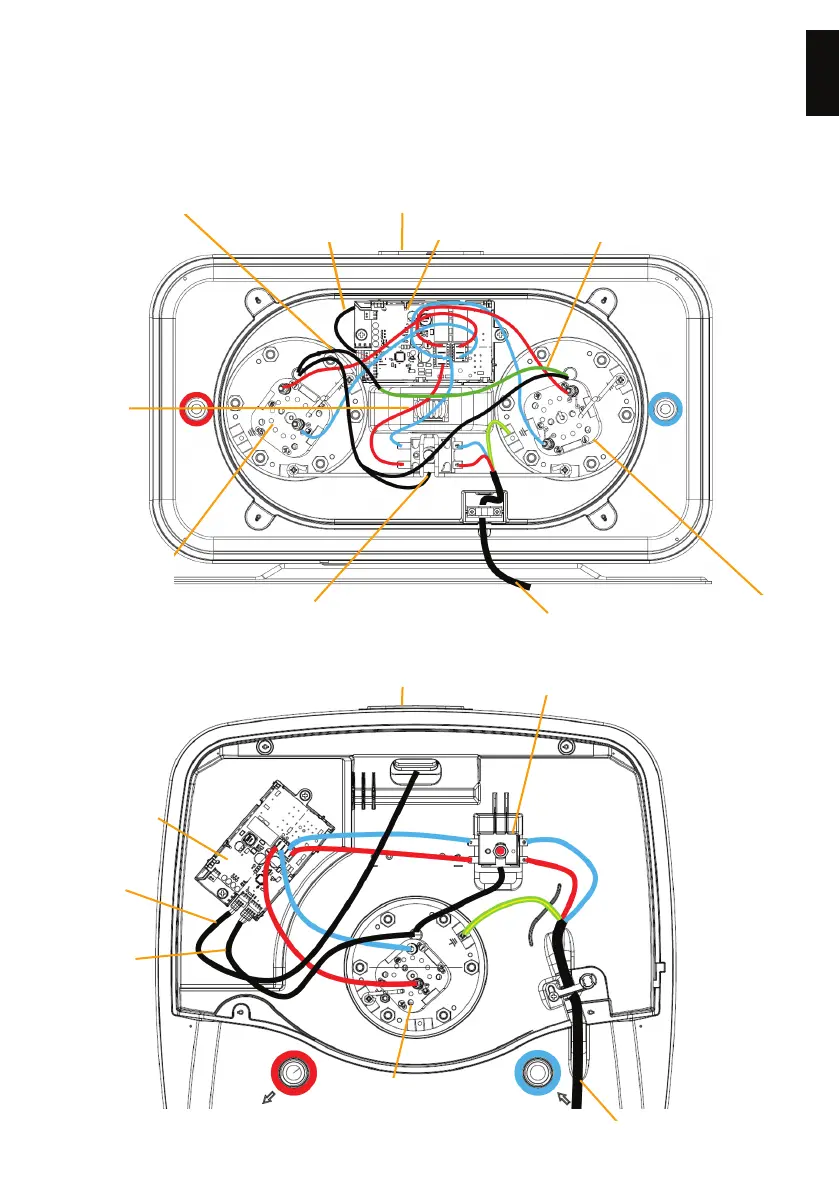

II.1 Composants des capacités 40, 65 et 80 L
II.1 Composants des capacités 100
,
,
120 e
e
t
t
1
1
5
5
0
0
L
Sonde de cuve de sortie
Élément chauffant
Cuve de sortie
Élément chauffant
Coupe circuit thermique
Coupe circuit thermique
Élément chauffant
Cuve d’entrée
Câble d’alimentation
Câble d’alimentation
Sonde de cuve d’entrée
VERT (40 L), ROUGE (65 L), BLEU (80 L)
Liaison IHM
Liaison IHM
Sonde
IHM
IHM
Cartes électroniques
Carte
électronique
Tube de lia
ison
Tank outlet sensor
HMI link
HMI
Electronics board
Heating element
Tank inlet
Power supply cable
Thermal cut-out
Connecting tube
Heating element
Tank outlet
3.2 Components of the 75, 100 and 150 L capacity square models
HMI
Electronics board
HMI link
Sensor
Thermal cut-out
Power supply cable
Heating element
Tank inlet sensor
GREEN (40 L), WHITE (25 L)
RED (65 L), BLUE (80, 100 L)
3.1 Components of the 25, 40, 65, 80 and 100 L capacity flat models
Be sure to turn off the power before removing the cover, to prevent any risk of injury or
electric shock.
