ThermoFlow Kompakte Series Installation Guide

2

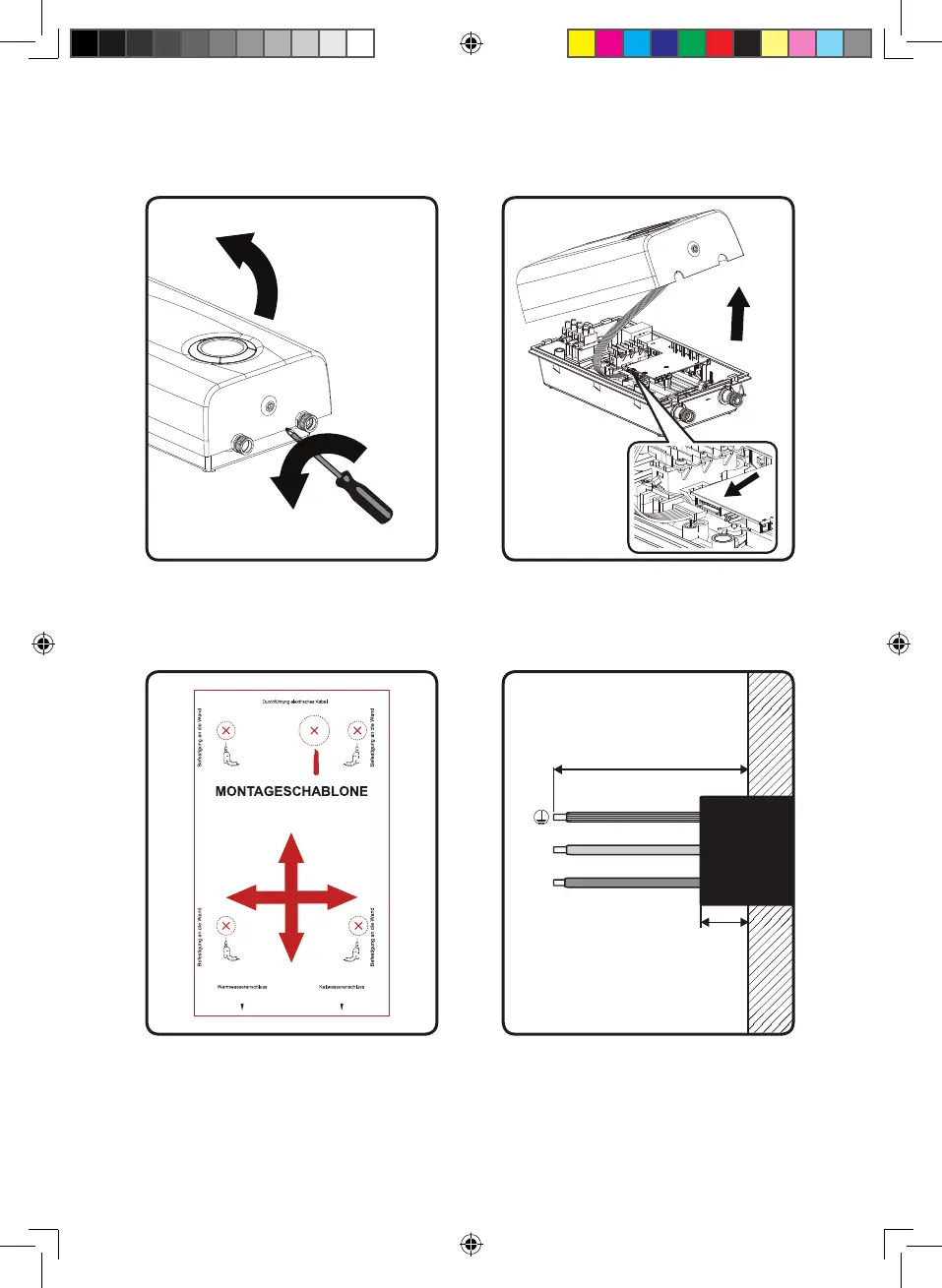

A1.
1
2
A2.
1
2
Anzeige
A3.
MOUNTING TEMPLATE
PLANTILLA DE MONTAJE
Connection to wall
Conexión a la pared
Warm water connection
Conexión de agua caliente
Cold water connection
Conexión de agua fría
Input electric cable
Cable de entrada eléctrico
Connection to wall
Conexión a la pared
Connection to wall
Conexión a la pared
Connection to wall
conexión a la pared
8mm / 5/16”8mm / 5/16” 8mm / 5/16”8mm / 5/16”
Mindestabstand zur Decke Minimum distance to the ceiling Distancia mínima al techo
10 cm
4”
10 cm
4”
10 cm
4”
20 cm
8”
Mindestabstand zur Wand
Minimum distance to the wall
Distancia mínima a la pared
Mindestabstand zur Wand
Minimum distance to the wall
Distancia mínima a la pared
Mindestabstand zum Boden
Minimum distance to the ground
Distancia mínima al suelo
A4.
25mm
150mm
L
230V AC
N
Manual elex10.indd 2Manual elex10.indd 2 2022/8/9 下午1:512022/8/9 下午1:51
