Manual de instalação: Local de instalação

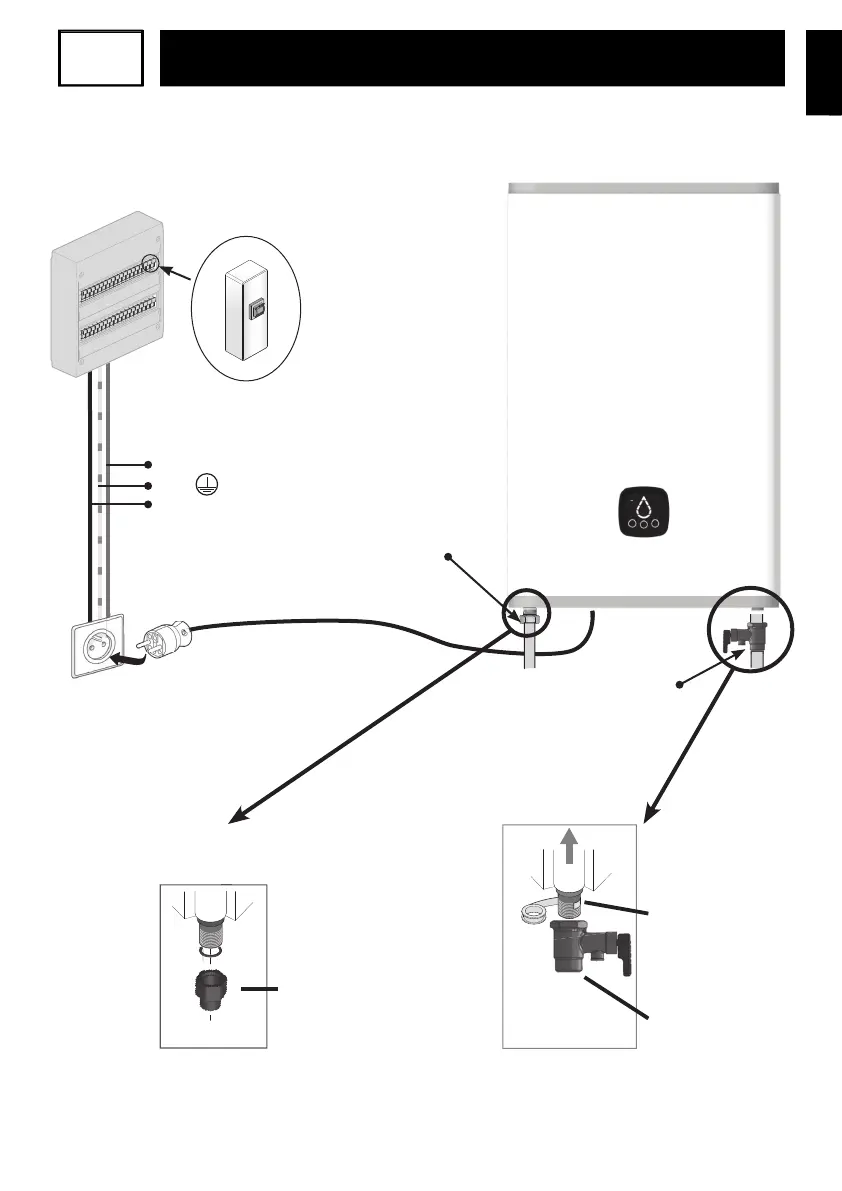

Exemplo com um equipamento vertical de parede
Quadro elétrico de 230V
Disjuntor 16A
e diferencial 30mA.
Ligação permanente 24/24h.
Fase
Terra
Neutro
União
dielétrica
plástica
Ligação de água quente
União
dielétrica
Saída
de água
quente
Válvula de segurança
Entrada
de água
fria
Teflon a aplicar no
sentido do aperto
Válvula de segurança
Ligação de água fria
OBRIGATÓRIO OBRIGATÓRIO
3. Ligação elétrica e hidráulica



