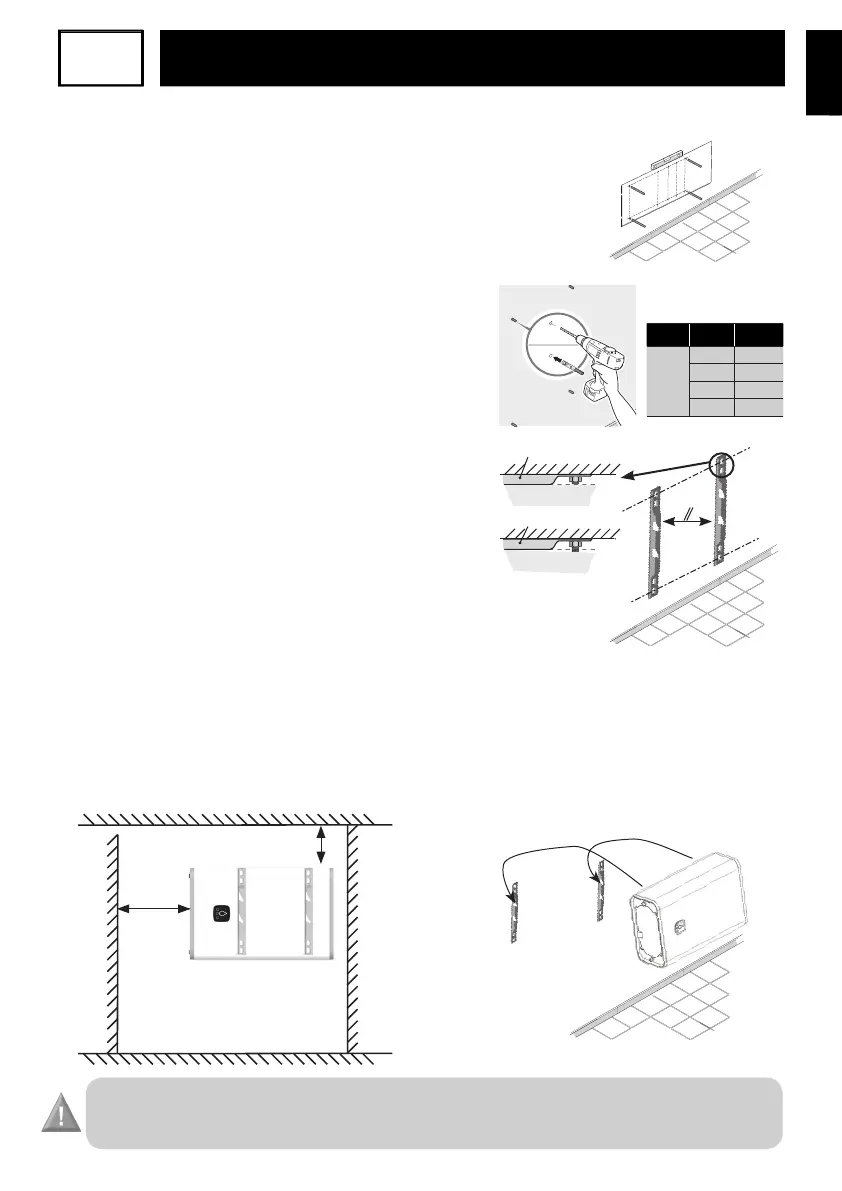

2.2 Horisontaalne seinale paigaldatav boiler
(25/40/65/80liitrit)
TÄHELEPANU: KANDILISE boileri mahuga
75/100/150liitrit saab paigaldada ainult vertikaalselt
jaseinale
 Asetage boileri pakendile trükitud aukude puurimise mall
soovitud kohale seinal ning märkige boileri kinnituspoltide
asukohad vastavalt konkreetsele mudelile, arvestades
ümber boileri jäetavat nõutavat minimaalset vaba ruumi
(vt skeemE).
 Puurige kinnitusaugud ja kinnitage boiler seinale,
kasutades alusseina materjalile (kipsplaat, betoon,
telliskivi) sobivaid kinnitusvahendeid (vähemalt Ø10mm).
Tähelepanu: sein peab suutma kanda veega täidetud
boileri raskust.
 Kinnitage kinnitusklambrid tugevasti seina külge ning
mõõtke mõõdulindiga ära kinnitusklambrite omavaheline
kaugus. Kinnitamiseks kasutatavad kinnitusvahendid ei
tohi ulatuda väljapoole kuumaveeboileri kontaktpinda.
 Tõstke boiler üles ja paigutage vastu kinnitusklambrit
(-klambreid) nii, et boileri küljes olevad kinnituspoldid
jäävad kinnitusklambrite kohale.
 Laske boiler veidi allapoole, kuni kinnituspoldid
fikseeruvad kinnitusklambrite avades. Kui
kinnituspoldid on fikseerunud, ei ole boilerit enam
võimalik külgsuunas ilma märkimisväärset jõudu
rakendamata liigutada.
MÄRKUS: Kuuma ja külma vee torud peavad jääma kuumaveeboilerist vasakule.
Kuuma vee väljundtoru peab paiknema ülevalpool.
SkeemE
SEIN
min
400mm
Kinnitusklambrid võimaldavad boilerit paigaldada üksnes selles juhendis näidatud
viisil. Kinnitusklambrite kasutamine kuumaveeboileri paigaldamiseks lakke
on rangelt KEELATUD.
Paigaldusjuhend: Üldine paigaldamisskeem
LAGI
ALUSPIND
min
20mm
SEIN
Kuumaveeboiler
SkeemF
Kinnitusk-
lamber
põleb
Kuumaveeboiler
Kinnitusk-
lamber
Sein
JAH
Sein
EI
põleb
Veega täidetud
kuumaveeboileri
ligikaudne mass
