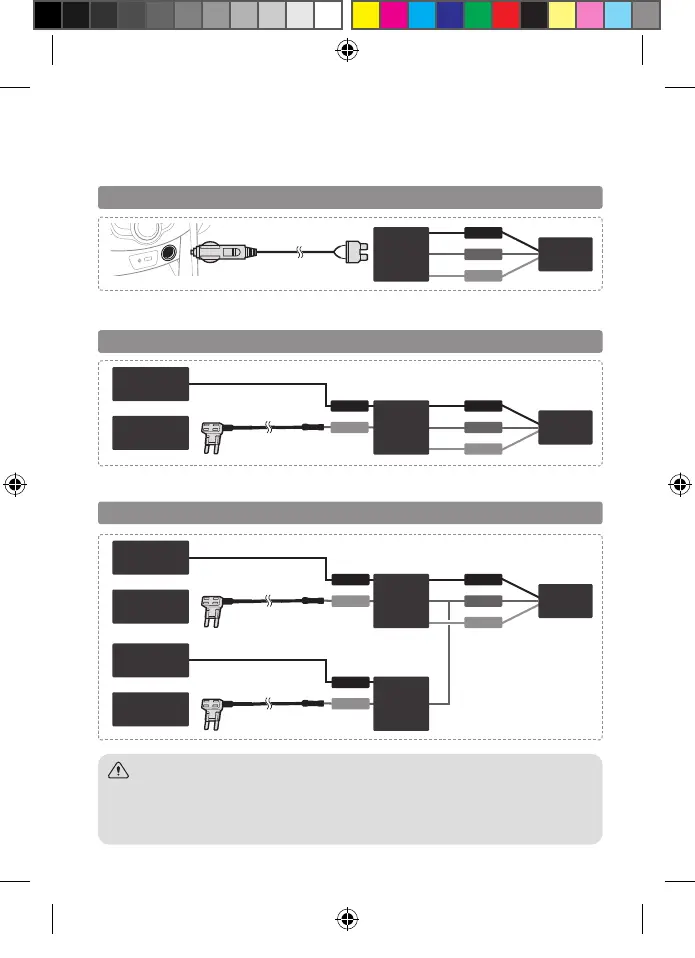

Schémas de câblage
Reportez-vous aux schémas de câblage ci-dessous pour raccorder le produit correctement.
Prise allume-cigare
BAB-50
Batterie
externe
GND
B+
ACC OUT
BAB-50
Batterie
externe
MISE À LA
TERRE - CHÂSSIS
Boîte de fusibles
ACC
GND
GND
B+
ACC IN
ACC OUT
BAB-50
Batterie
externe
BAB-50
Batterie
externe
MISE À LA
TERRE - CHÂSSIS
MISE À LA
TERRE - CHÂSSIS
Boîte de fusibles
ACC
Boîte de fusibles
ACC
GND
GND
GND
B+
ACC IN
ACC IN
ACC OUT
Mise en garde
Lors de la recharge d’une batterie complètement déchargée ou qui est restée inutilisée pendant une
longue période, la caméra de tableau de bord s’allume quand elle a atteint une tension de sortie stable
avec la fonction de recharge à régime lent, qui recharge graduellement la batterie pour en protéger les
cellules. (La recharge électrique requise peut prendre jusqu’à 5minutes.)
Raccordement du produit avec le câble de charge pour allume-cigare
Raccordement du produit avec le câble de charge pour boîte de fusibles
Raccordement de deux produits en parallèle avec le câble de charge pour boîte de fusibles
CAMÉRA DE
TABLEAU DE
BORD
CAMÉRA DE
TABLEAU DE
BORD
CAMÉRA DE
TABLEAU DE
BORD
