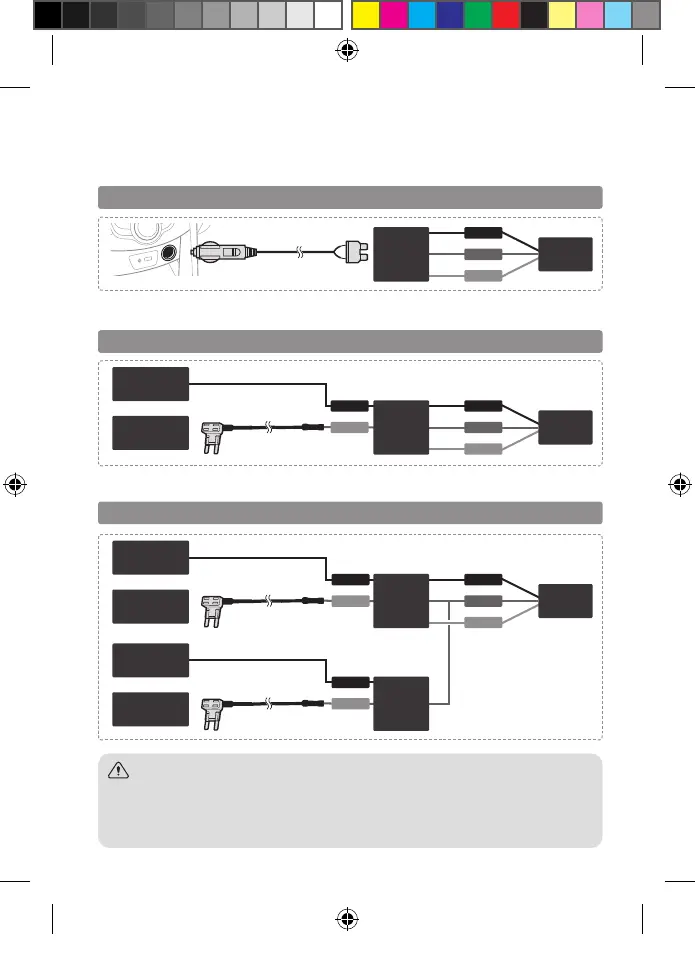

Anschlussschema
Die folgenden Anschlussschemen zeigen, wie das Produkt richtig angeschlossen wird.
Cigarette lighter socket
BAB-50
Externe
Batterie
GND
B+
ACC OUT
BAB-50
Externe
Batterie
CHASSIS-GND
Sicherungskasten
ACC
GND
GND
B+
ACC IN
ACC OUT
DASHCAM
DASHCAM
BAB-50
Externe
Batterie
BAB-50
Externe
Batterie
CHASSIS-GND
CHASSIS-GND
Sicherungskasten
ACC
Sicherungskasten
ACC
GND
GND
GND
B+
ACC IN
ACC IN
ACC OUT
DASHCAM
Vorsicht
Wenn ein Akku geladen wird, der gänzlich entladen ist oder lange Zeit nicht benutzt wurde, schaltet
sich die Dashcam ein, sobald eine stabile Ausgabespannung erreicht wurde. Hierbei kommt die
Erhaltungsladungsfunktion zum Einsatz, bei der der Akku nach und nach geladen wird, um die Akkuzellen
zu schonen. (Es kann bis zu 5Minuten dauern, bis die Stromversorgung gewährleistet ist.)
Beim Verbinden des Produkts mit dem Ladekabel für den Zigarettenanzünder
Beim Verbinden des Produkts mit dem Ladekabel für den Sicherungskasten
Beim parallelen Verbinden von zwei Produkten mit dem Ladekabel für den Sicherungskasten
