54

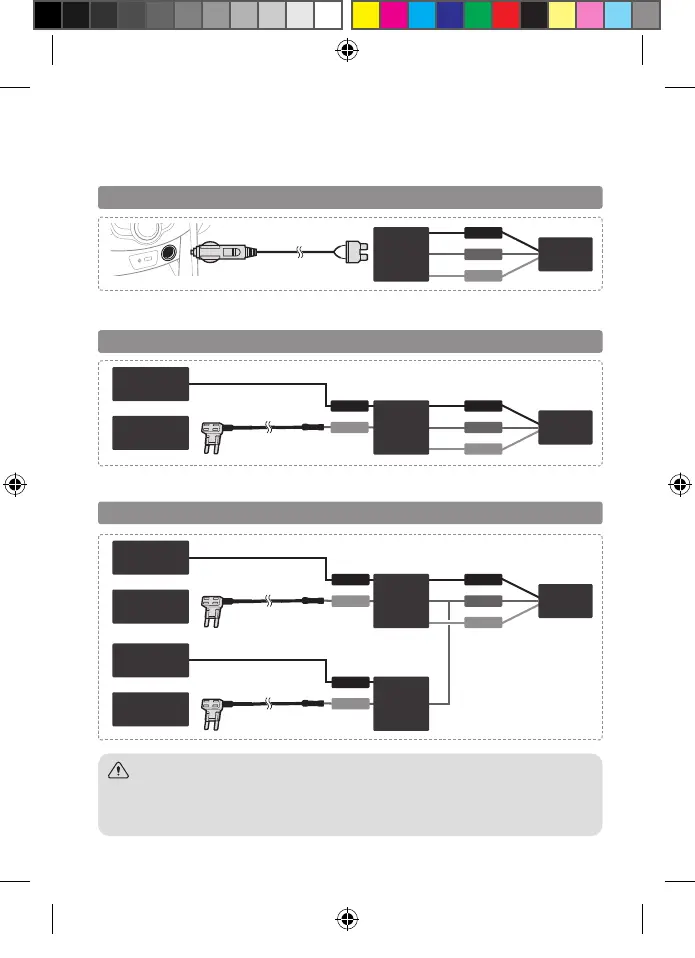

Diagrama del cableado
Consulte los siguientes diagramas de cableado para conectar correctamente el producto.
Enchufe del encendedor de cigarrillos
BAB-50
Batería
externa
GND
B+
ACC OUT
BAB-50
Batería
externa
CHASIS GND
Caja de fusibles
ACC
GND
GND
B+
ACC IN
ACC OUT
DASH CAM
DASH CAM
BAB-50
Batería
externa
BAB-50
Batería
externa
CHASIS GND
CHASIS GND
Caja de fusibles
ACC
Caja de fusibles
ACC
GND
GND
GND
B+
ACC IN
ACC IN
ACC OUT
DASH CAM
Precaución
Al realizar la carga de una batería que está muy descargada o que no se ha usado durante mucho tiempo,
la cámara del tablero se encenderá luego de alcanzar un voltaje de salida estable usando la función de
carga gradual que protege las celdas de la batería. (Puede demorar hasta 5 minutos en proveer energía).
Al conectar el producto usando el cable de carga para el enchufe del encendedor de cigarrillos
Al conectar el producto usando el cable de carga para la caja de fusibles
Al conectar dos productos en paralelo usando el cable de carga para la caja de fusibles
