Thitronik WiPro - Page 44

Batterie battery
+
-
COM
NO
bl bl
bn bn
vt gn
Allumage/ Ignition ja y
nr
ro
bc w
ro r
gr gr
gr gr
ro r
nr sb
F10A
Eclairage intérieur
Interior lights
DEL Etat
Status LED
Sirène / siren
Clignotants/ indicator lights
Contact
de porte
door switch
gr/nr gr/sb
Clignotants/ indicator lights common
* pour clignotants connectés à la masse / if indicator uses ground
bl/nr bl/sb
bc/nr w/sb
WiPro „all in one“
nr sb
Pin Nr.: 10 19 20 2 3 7 16 15 4 5 12 13 14 11 1
Antenne. Ne pas écourter ou enrouler !!!
Antenna. Do not shorten or wind up!

*
Clignotants/ indicator lights
bc w
Branchement
G.A.S.-pro si utilisé / Connection to G.A.S.-pro if used.
Manuel d’installation WiPro « all in one » Page 11

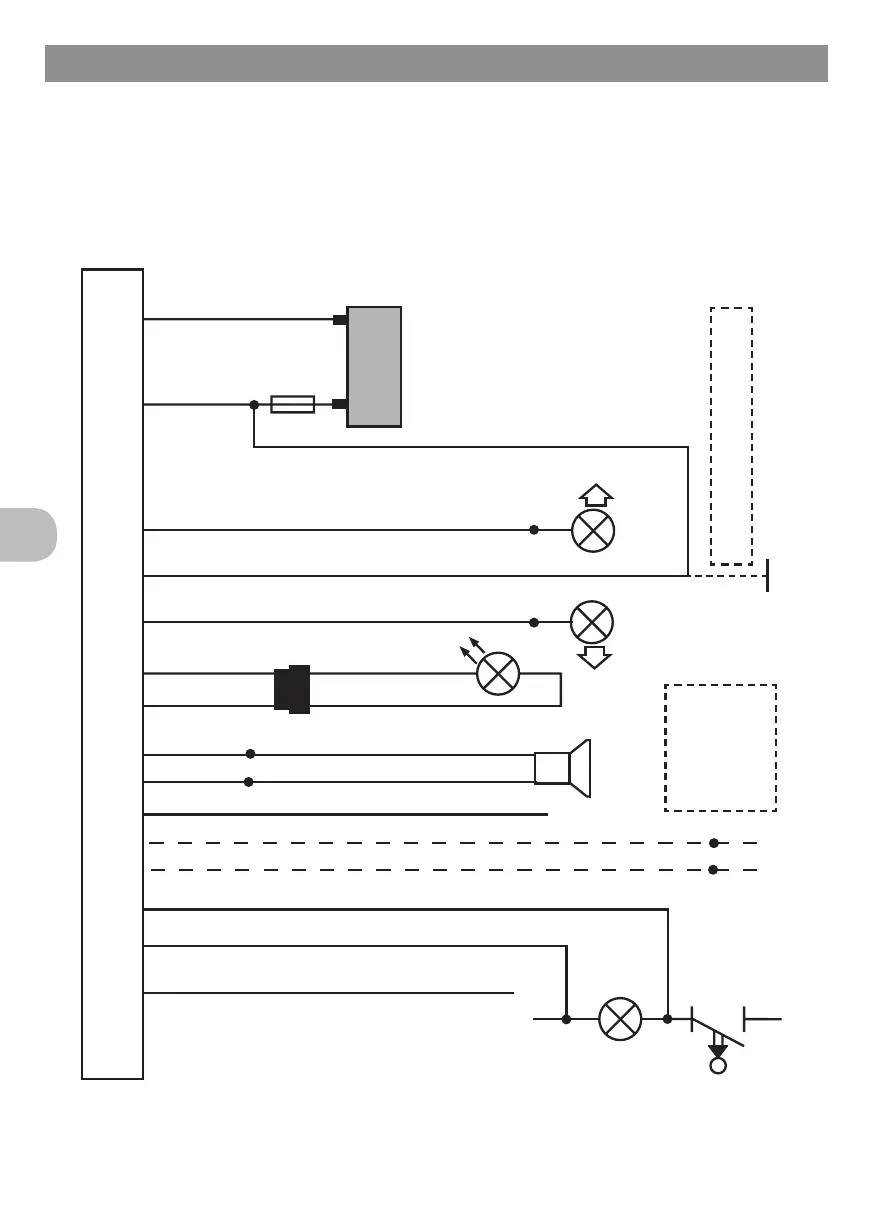

Plan de câblage universel
Ce plan de câblage indique les possibilités de branchement de WIPro sur les véhicules
sans technologie à système multiplexé.
FR
