Thitronik WiPro - Page 60

Batterie battery
+
-
COM
NO
bl bl
br bn
gn gn
Zündung/ Ignition ge y
sw
rt
ws w
rt r
gr gr
gr gr
rt r
sw sb
F10A
Innenbeleuchtung
Interior lights
Status LED
Sirene / siren
Blinker/ indicator lights
Türkontakt
door switch
gr/sw gr/sb
Blinker/ indicator lights common
*bei Masse gesteuerten Blinkern if indicator uses ground
bl/sw bl/sb
ws/sw w/sb
WiPro „all in one“
sw sb
Pin Nr.: 10 19 20 2 3 7 16 15 4 5 12 13 14 11 1
Anschluß G.A.S.-pro falls verwendet/ Connection to G.A.S.-pro if used.
Antenne. Nicht Kürzen oder aufwickeln!
Antenna. Do not shorten or wind up!

*
Blinker/ indicator lights
ws w
Montagehandboek WiPro „all in one“ Pagina 11

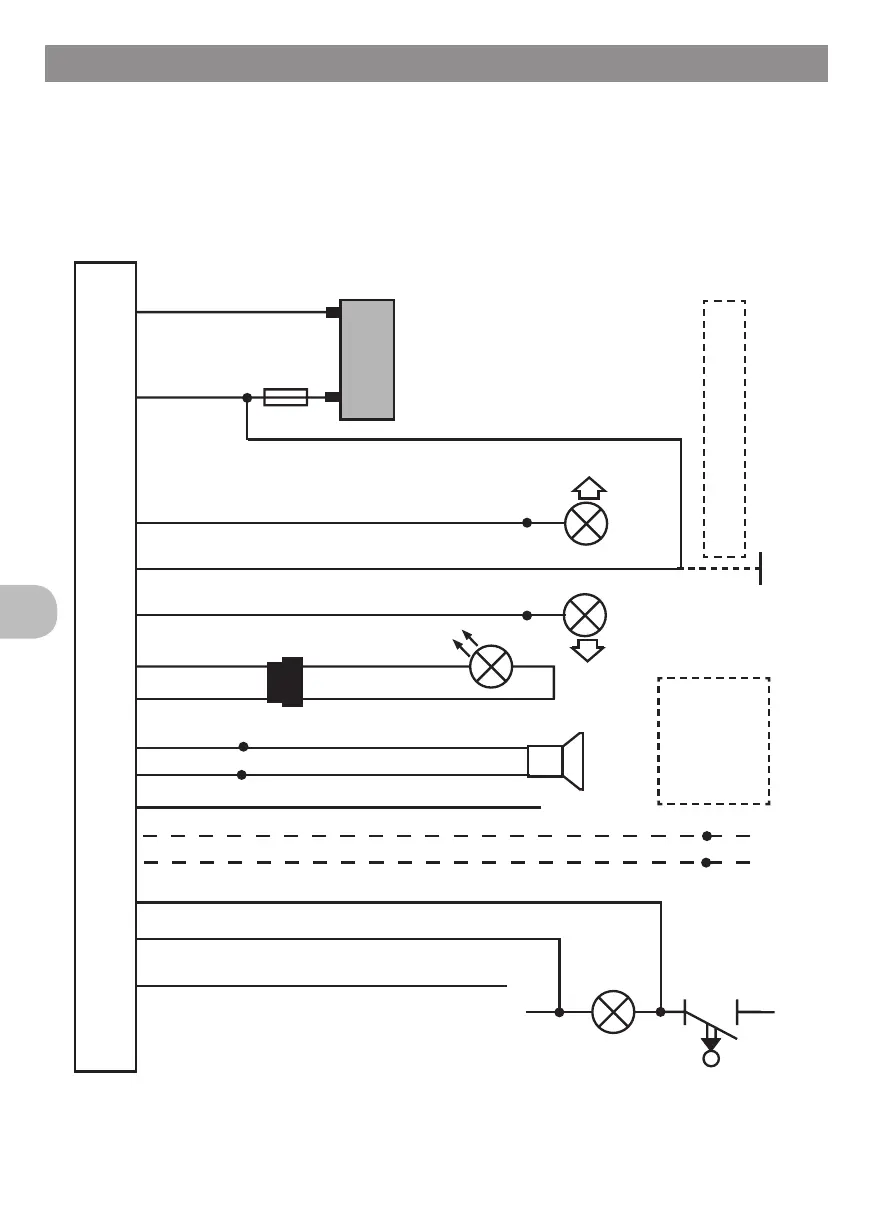

Universeel aansluitschema
 DitaansluitschemageeftdeaansluitmogelijkhedenWiProweerbijvoertuigenzonder
CAN-bus technologie.
NL
