Anweisungen für den Ersatz des Filters bei Geräten der Baureihe AP:
Trennen Sie das Anschlusskabel vom Netz. Entfernen Sie den Filterdeckel & die Schraube.
Ersetzen Sie den Filter und befestigen Sie wieder den Deckel & die Schraube.
Anweisungen für den Ersatz des Filters bei Geräten der Baureihe LP oder LW:
Trennen Sie das Anschlusskabel vom Netz. Entfernen Sie den Filterdeckel & die Schraube. Ersetzen Sie den Filter und
befestigen Sie wieder den Deckel & die Schraube.
Anweisungen für den Ersatz des Filters bei Geräten der Baureihe YP:
Die Einbindung einer angemessenen Filtrationsmethode liegt in der Verantwortung des Endbenutzers.
Die Artikelnummern der Ersatzfilter finden Sie im Datenblatt der jeweiligen Baureihe unter www.thomaspumps.com

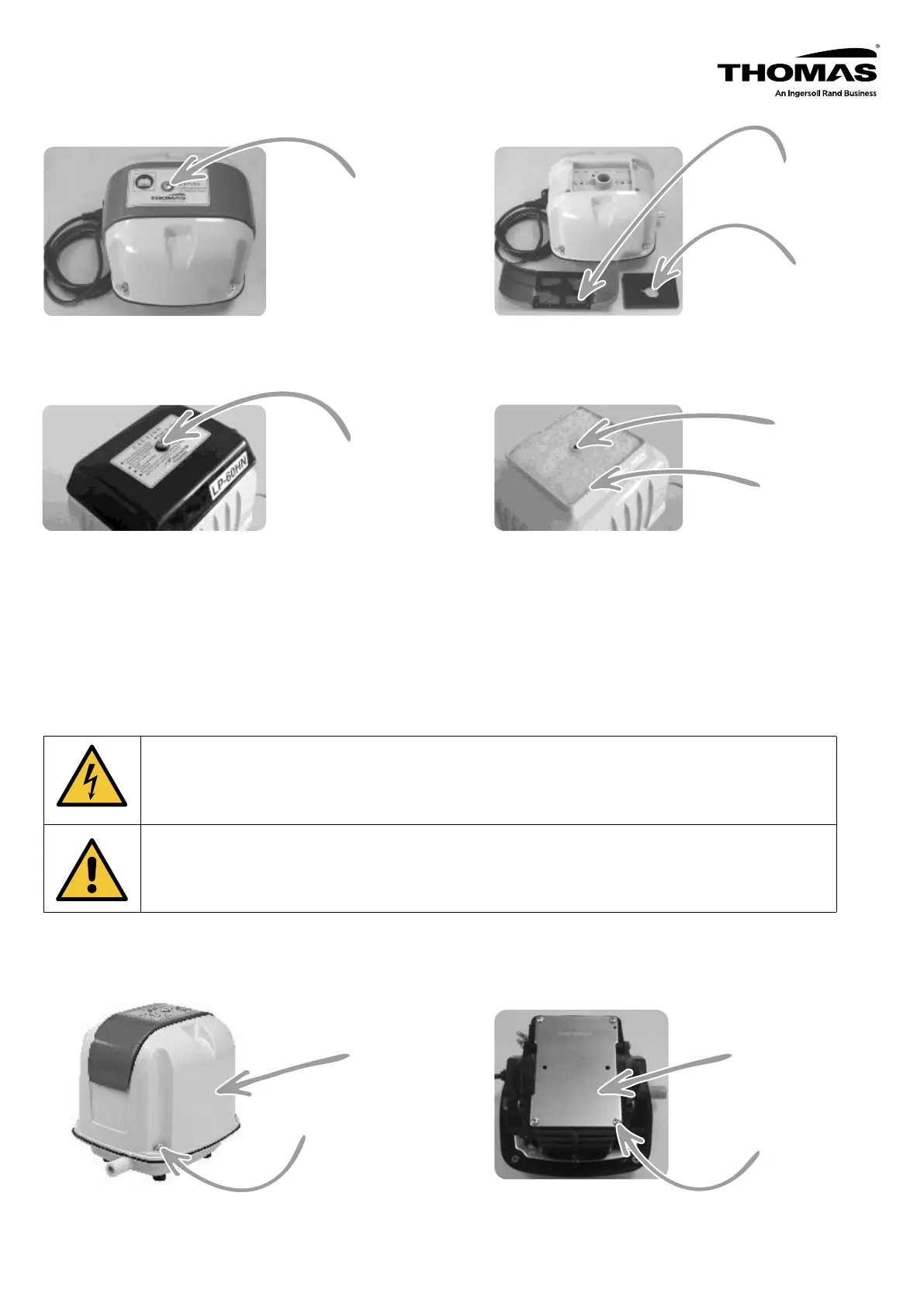

Schraube des
Filterdeckels
Schraube des
Filterdeckels
Filterdeckel mit
Dichtung
Filter
Filter
Lage der Dichtung
(Dichtung auf
Abbildung nicht
sichtbar)
Informationen zum integrierten
Membran-Schutzschalter
Die Geräte der Baureihen AP-60N, AP-60/80, AP-80H, AP-100, AP-120, LP-150HN, LP-200HN, LW-240, LW-300, LW-400
und YP-70VC verfügen über einen integrierten Membran-Schutzschalter, der ausgelöst wird bzw. die Pumpe abschaltet,
wenn es zu einem Membranbruch oder einer Einwirkung von außen kommt. Der Schalter kann durch folgende Schritte
abgeschaltet werden:
AP -Gehäuse
Deckplatte
(4) Gehäuseschrauben
(4) Schrauben der
Deckplatte
Drücken Sie mit einem gängigen Schlitzschraubendreher
den unteren Teil des schwarzen Schalthebels über
den orangefarbenen Stift, sodas der orangefarbene
Stift nicht mehr sichtbar ist.
Nachdem Sie den Membran-Schutzschalter in die
entsprechende Abschaltposition gebracht haben,
bauen Sie das Gerät wieder zusammen.
Anweisungen zum Abschalten des Membran-Schutzschalters bei den entsprechenden
Geräten der Baureihe AP:
Trennen Sie das Anschlusskabel vom Netz und entfernen
Sie die vier Gehäuseschrauben und das Gehäuse.
Entfernen Sie die vier Schrauben der
Deckplatteunddie Deckplatte.
• Stellen Sie sicher, dass das Netzstromkabel getrennt ist, bevor Sie den Schalter
deaktivieren.
• Ist die Membran beschädigt, lassen Sie die Pumpe von geschultem Servicepersonal
warten. (Anzeichen einer Beschädigung sind ein niedriger oder fehlender Luftstrom
oder ein abnormal hoher Schallpegel.)
