Orangefarbener
Stift sichtbar
Membran-
Schutzschalter
ausgelöst (Pumpe
läuftnicht).
Membran-
Schutzschalter nicht
ausgelöst
(Normalbetrieb).
Gängiger Schlitzschrauben-dreher
LP-Gehäuse LW-Gehäuse
(4) Gehäuseschrauben
(6) Gehäuseschrauben

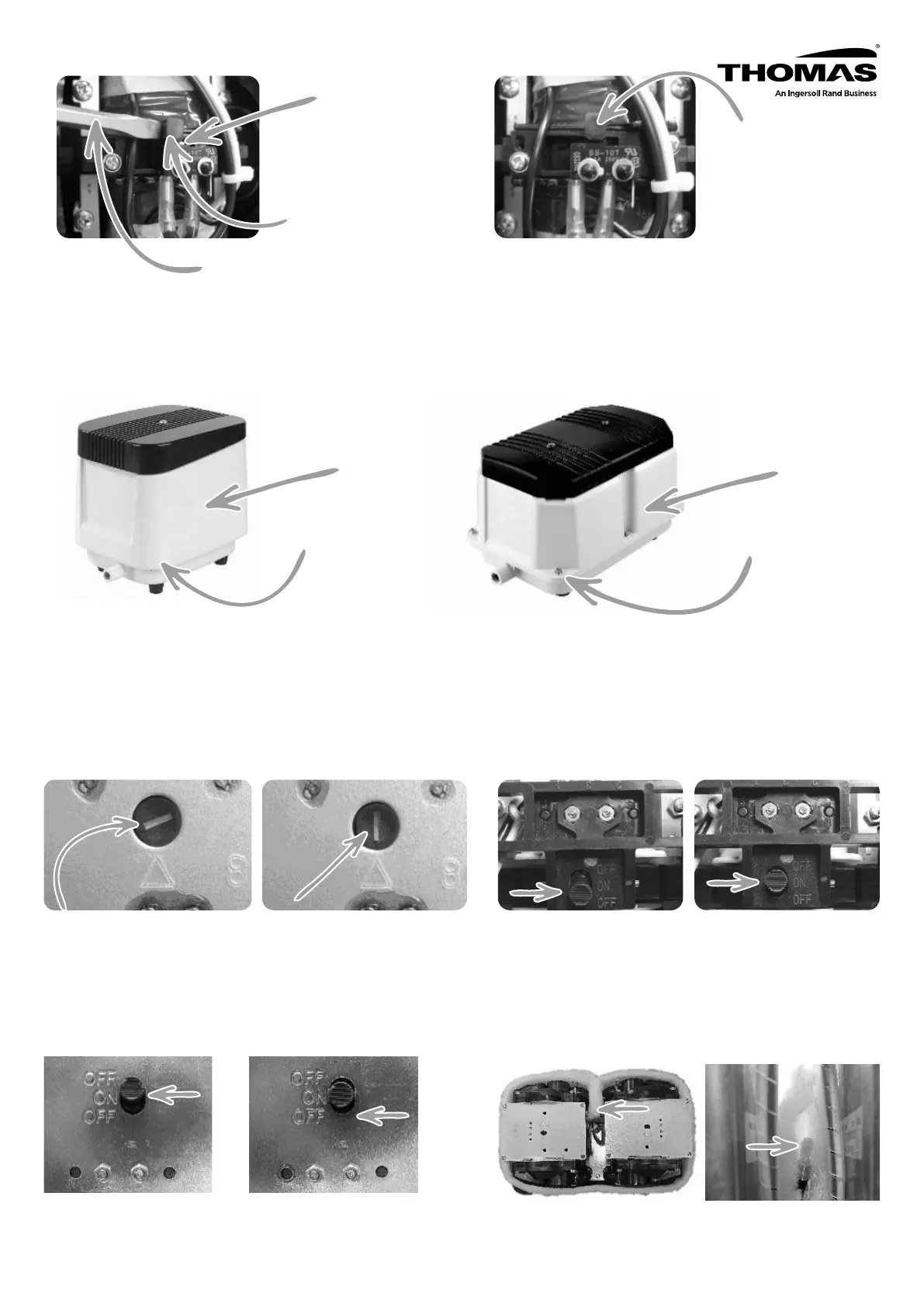

Anweisungen zum Abschalten des Membran-Schutzschalters bei den entsprechenden Geräten der
Baureihen LP & LW:
Hinweis: Die Geräte der Baureihen LP & LW verfügen über verschiedene Schalter. Vergleichen Sie die Bilder und
Anweisungen unten, um festzustellen, über welchen Schalter Ihre Pumpe verfügt.
Trennen Sie das Anschlusskabel vom Netz und entfernen Sie die Gehäuseschrauben und das Gehäuse.
Nachdem Sie den Membran-Schutzschalter zum Abschalten
des Schalters auf „ON“ gestellt haben, bauen Sie das Gerät
wieder zusammen.
Membran-Schutzschalter
ausgelöst (Pumpe läuft
nicht).
Membran-Schutzschalter
ausgelöst (Normalbetrieb).
Membran-Schutzschalter
ausgelöst (Pumpe läuft
nicht).
Membran-Schutzschalter
ausgelöst (Pumpe läuft
nicht).
Membran-Schutzschalter nicht
ausgelöst (Normalbetrieb).
Membran-Schutzschalter
nicht ausgelöst
(Normalbetrieb).
Nachdem Sie mit einem gängigen Schlitzschraubendreher
den Membran-Schutzschalter zum Abschalten des Schalters
vertikal gestellt haben, bauen Sie das Gerät wieder
zusammen.
Nachdem Sie die Schalthebel des Membran-
Schutzschalters zum Abschalten des Schalters auf
„ON“ gestellt haben, bauen Sie das Gerät wieder
zusammen.
Anweisungen zum Abschalten des Membran-Schutzschalters
bei den entsprechenden Geräten der Baureihen LP & LW (Fortsetzung):
Bringen Sie das Schalldämpfungsnetz so an, dass
die Anschlussklemme vom Endstück aus abgedeckt
wird.
Anweisung zur Positionierung des LW-
Schalldämpfungsnetzes: Achten Sie bei
der Installation auf die Ausrichtung des
Schalldämpfungsnetzes für LQ-Modelle.
