9
CABLES DE CONEXION
Para evitar al motor disminución de tensión y pérdida de potencia, use una manguera
adicional en lugar de un extension electrica. Si hay necesidad de usar un extension
electrica, use únicamente un cable de conexión de 3 hilos equipado con un enchue de
tierra de 3 gajos y un tomacorriente de tres ranuras que acepte el enchufe del compresor.
Asegúrese de que el cable de conexión esté en buen estado.
NOTA: El tamaño del cable aurnenta conforme el calibre disminuye.
INSTRUCCIONES PARA LA CONEXION A TIERRA
PELIGRO: Una Conexión a tierra incorrecta puede dar como resultado un choque
electrico. En caso de un corto circuito, la conexión a tierra disminuye el riesgo de un
choque ya que provee un cable de escape para la corriente eléctrica.
El compresor de aire debe tener una conexión a tierra. El cable del compresor de
aire viene listo con un cable con conexión a tierre y un enchufe con conexión a tierra
apropiado. El enchufe debe ser usado con un tomacorriente que al ser instalado
haya seguido las leyes y ordenanzas locales para efectos de conexiones a tierra. El
tomacorriente debe tener la misma conguración del enchufe. No use un adaptador.
No le haga modicaciones al enchufe que se provee. Si no encaja bien en el
tomacorriente existente, un electricista profesional debe instalar el tomacorriente
correspondiente. Inspeccione el enchue y el cable cada vez que use la unidad.
No use el compresor si presenta señales de averías.
PELIGRO: Si la instalación del enchue conectado a tierra es hecha
incorrectamente, puede producirse un choque eléctrico. Si necesita reparar o
reemplazar el cable o el enchufe, no conecte el cable a tierra a ninguno de los
dos gajos planos del terminal. El alambre con el aislamiento verde (con o sin
rayas amarillas) es el alambre conectado a tierra. Consulte con un electrista
calicado si no comprende completamente las instrucciones que se dan aqui
para hacer la conexión a tierra, o si no está seguro de haber hecho la conexión
a tierra en forma apropiada.

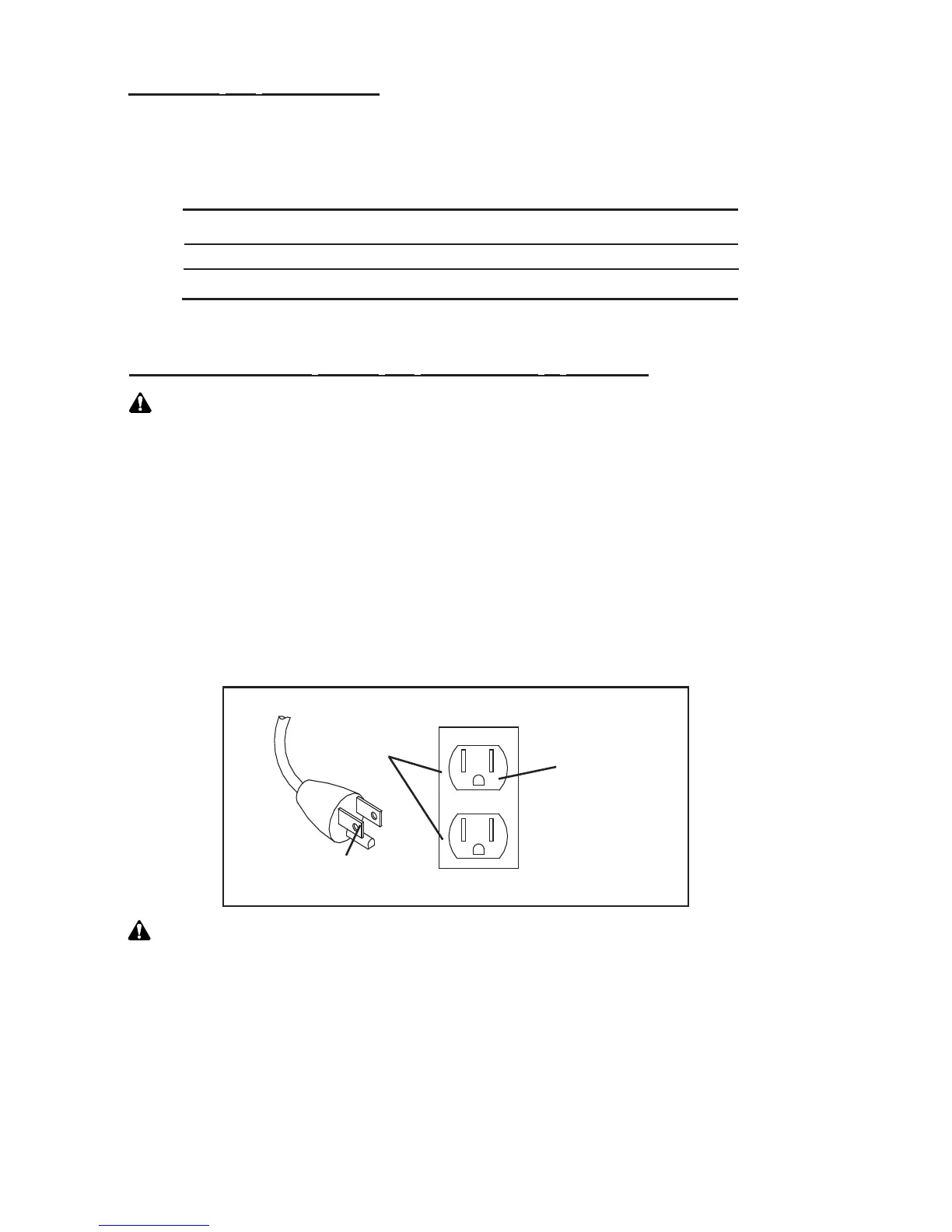

TOMACORRIENTE
CONECTADO A
TIERRA ESTUCHE
TOMACORRIENTE
CONECTADO A
TIERRA
CLAVIJA
CONECTADA A TIERRA
MEDIDAS MINIMAS PARA LOS CABLES DE CONEXION
LONGITUD DEL CABLE 25 PIES 50 PIES 100 PIES 150 PIES
CALIBRE 12 12 10 8
