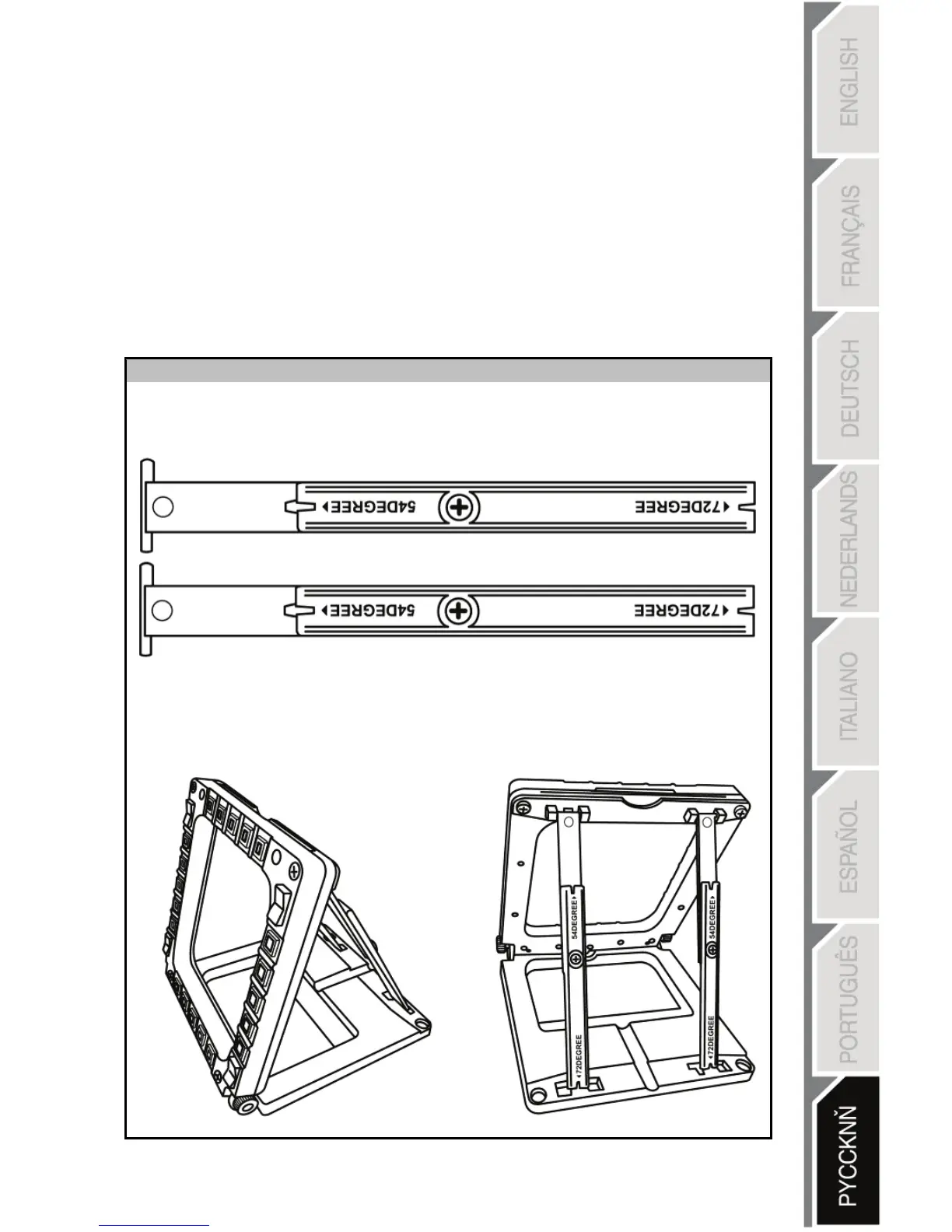

РЕГУЛИРОВКА УГЛА УСТАНОВКИ MFD НА
ОСНОВАНИИ
Закрепленный на основании (4) MFD можно установить под углом 72, 54 или
39 градусов.
Устройство крепления (3) состоит из двух реек, которые можно установить под углом
или снять:
- одна длинная рейка (с отметками 72DEGREE и 54DEGREE);
- одна короткая рейка (с отметкой 39DEGREE).
УСТАНОВКА ПОД УГЛОМ 72 ГРАДУСА
- Поверните рейки для крепления (3) отметкой 72DEGREE вниз (при
необходимости слегка ослабьте центральный шуруп, чтобы облегчить установку
под углом).
- Установите верхние концы реек в систему крепления (9), находящуюся с
обратной стороны MFD в верхней части устройства.
- Закрепите нижние концы реек с обратн
ой стороны основания, затем затяните два
барашковых винта для крепления (6).
