КРЕПЛЕНИЕ MFD НА ПАНЕЛИ УПРАВЛЕНИЯ
ПОЛЕТОМ ИЛИ МОНИТОРЕ

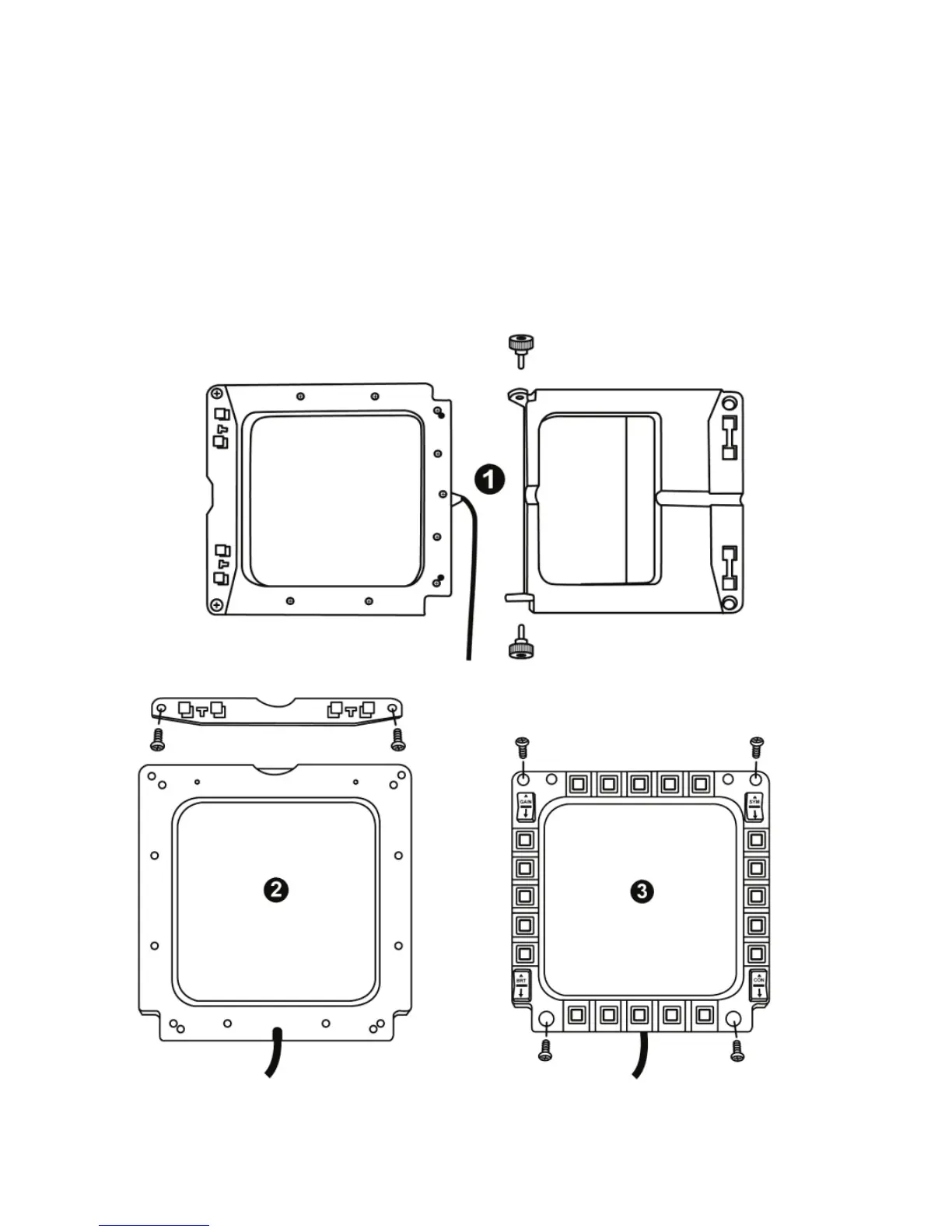

1) Снимите рейки для крепления и отсоедините MFD от основания, отпустив два
барашковых винта для крепления (6).
2) Отсоедините съемную рейку (10), расположенную с обратной стороны MFD в
верхней части устройства, отпустив два находящихся по обе стороны
крепежных винта (8).
3) Снимите четыре крышки отверстий (5), надавив на них сзади с помощью тонкой
отвертки или шпильки.
После этого MFD можно закрепить с помощью четырех отверстий.
