INCLINAISON DU MFD SUR SA BASE
Lorsqu’il est fixé à sa base (4) l’inclinaison du MFD est ajustable à 72°, 54° ou 39°.
Les barres de fixation (3) sont chacune composées de 2 barres qui peuvent être orientées
ou séparées :
- Une longue (avec les indications « 72DEGREE » et « 54DEGREE »)
- Une courte (avec l’indication « 39DEGREE »)

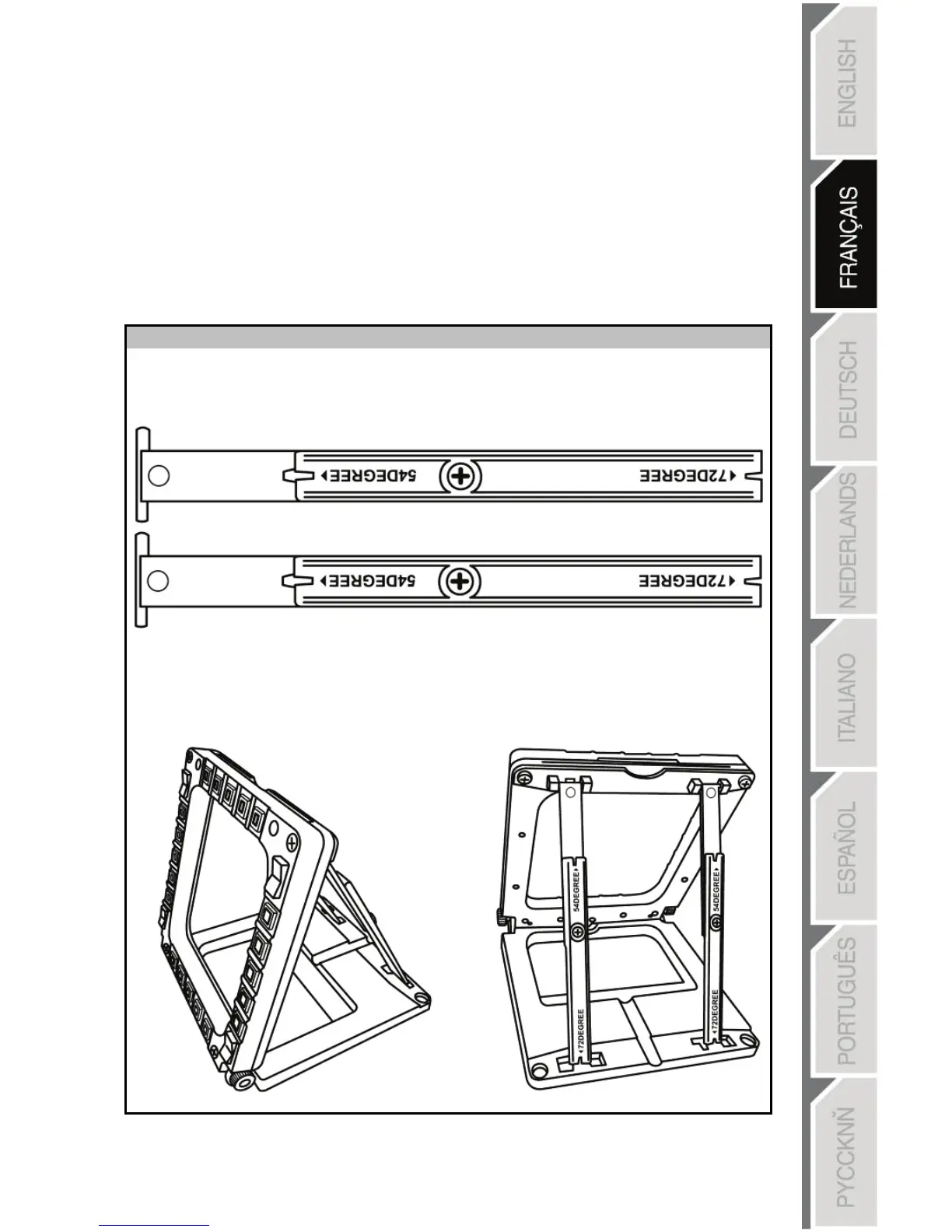

INCLINAISON
A
72°
- Orientez les barres de fixation (3) avec l’indication « 72DEGREE » positionnée en bas
des barres (dévissez légèrement la vis centrale si nécessaire pour faciliter
l’orientation).
- Clipsez le haut des barres dans le système de fixation (9) situé à l’arrière et en haut de
la fenêtre du MFD.
- Clip
sez le bas des barres à l’arrière de la base puis resserrez les 2 molettes de
fixation (6).
