4.2 Nachjustieren
Das Gerät ist ab Werk bei Versorgungsspannung 24V stehend, d.h. mit dem
Flansch nach unten, abgeglichen. Andere Einbaulagen, Einsatz unter anderen
klimatischen Bedingungen, extreme Temperaturschwankungen, Alterung oder
Verschmutzung können ein Nachjustieren erforderlich machen.
4.2.1 Abgleich auf Atmosphäre und Nullpunkt
Ein Nachjustieren auf Atmosphärendruck oder Nulldruck ist digital über den
Taster "adj" (adjust) möglich. Der Messumformer erkennt automatisch, um
welchen Justierpunkt es sich handelt.
Beim Nullabgleich sollte der Ist-Druck kleiner 5,0x10
-5
mbar
sein, alternativ kann auf einen einstellbaren Referenzwert
abgeglichen werden (siehe unten).
Um optimale Ergebnisse beim Nachjustieren zu erzielen,
empfehlen wir vor jedem Abgleich eine Warmlaufphase von
mindestens 5 Minuten beim jeweiligen Kalibrierdruck zu
beachten.

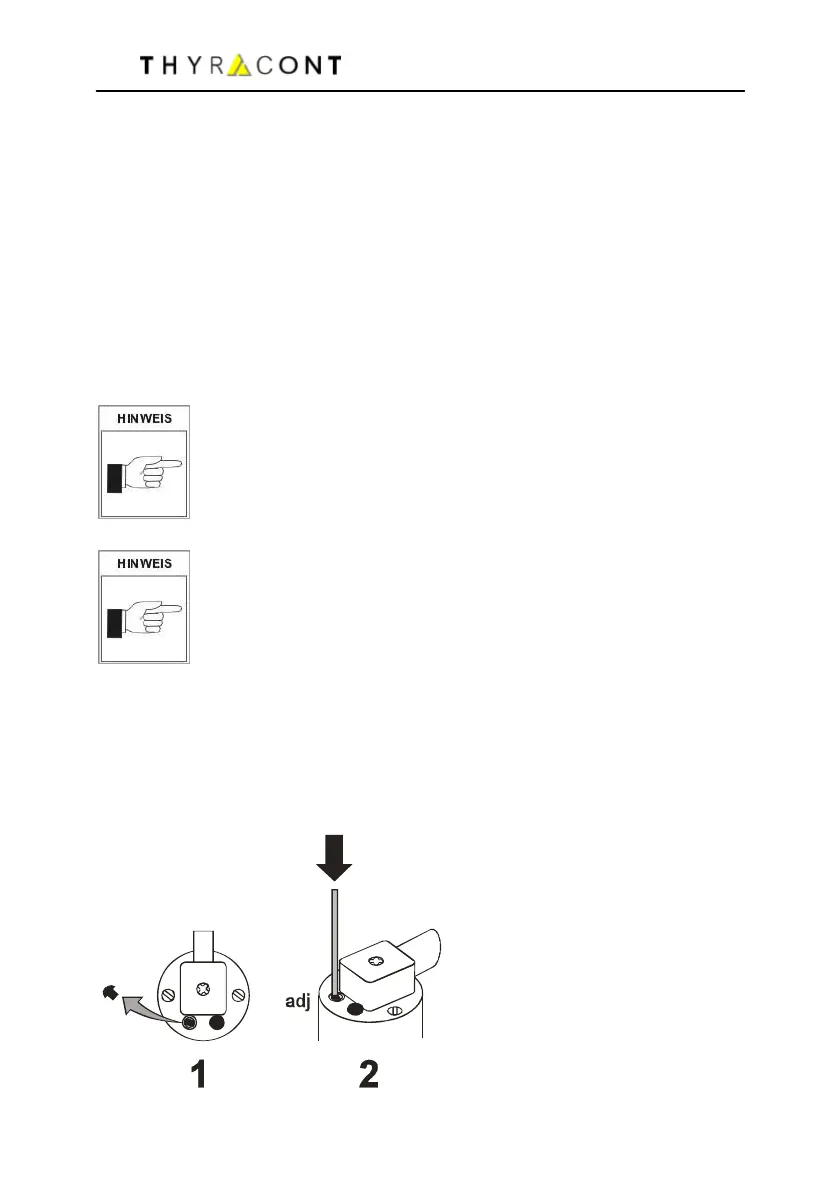

Zum Justieren zunächst den Gummistopfen über dem Taster "adj" entfernen (1),
dann mit einem dünnen Schraubendreher oder ähnlichem Hilfsmittel kurz auf
den Taster drücken (2). Nach erfolgreicher Justierung gibt der VSP63 8,5V für
Atmosphärendruck "1000mbar" bzw. 1,4V für Messbereichsunterschreitung "ur"
aus. Gummistopfen nun wieder einsetzen.
