19
5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ
1 - Левая комбинированная защитная крышка
2 - Внутренний резервуар
3 - Система переливов (3 перелива)
4 - Верхняя часть патрубка забора горячей воды
5 - Нагревательный элемент
6 - Правая комбинированная защитная крышка
7- Трубка температурного датчика
8 - Комбинированный пердохранительный клапан (требуется обяза-
тельная установка на патрубок подачи холодной воды) Поз. А
Рис. 3
Рис. 4
9 - Аварийный слив избыточного давления воды ( при работе водона-
гревателя возможно слабое подтекание воды из отверстия аварийного
слива. Это нормально)
10 - Входной патрубок с рассекателем
11 - Патрубок выхода горячей воды
12 - Патрубок резервного слива воды (может быть использован для
слива воды в момент чистки внутренней поверхности резервуара при
его техническом обслуживании и замены анода)
13 - Защитный магниевый анод (при его отсутствии отверстие выполня-
ет роль резервного слива воды)
14 - Теплоизоляционный слой из пенополиуретана
15 - Внешний декоративный корпус
16 - Сетевой шнур с эл. вилкой и УЗО*
*В зависимости от партии товара УЗО может быть расположено не в составе сетевого
шнура

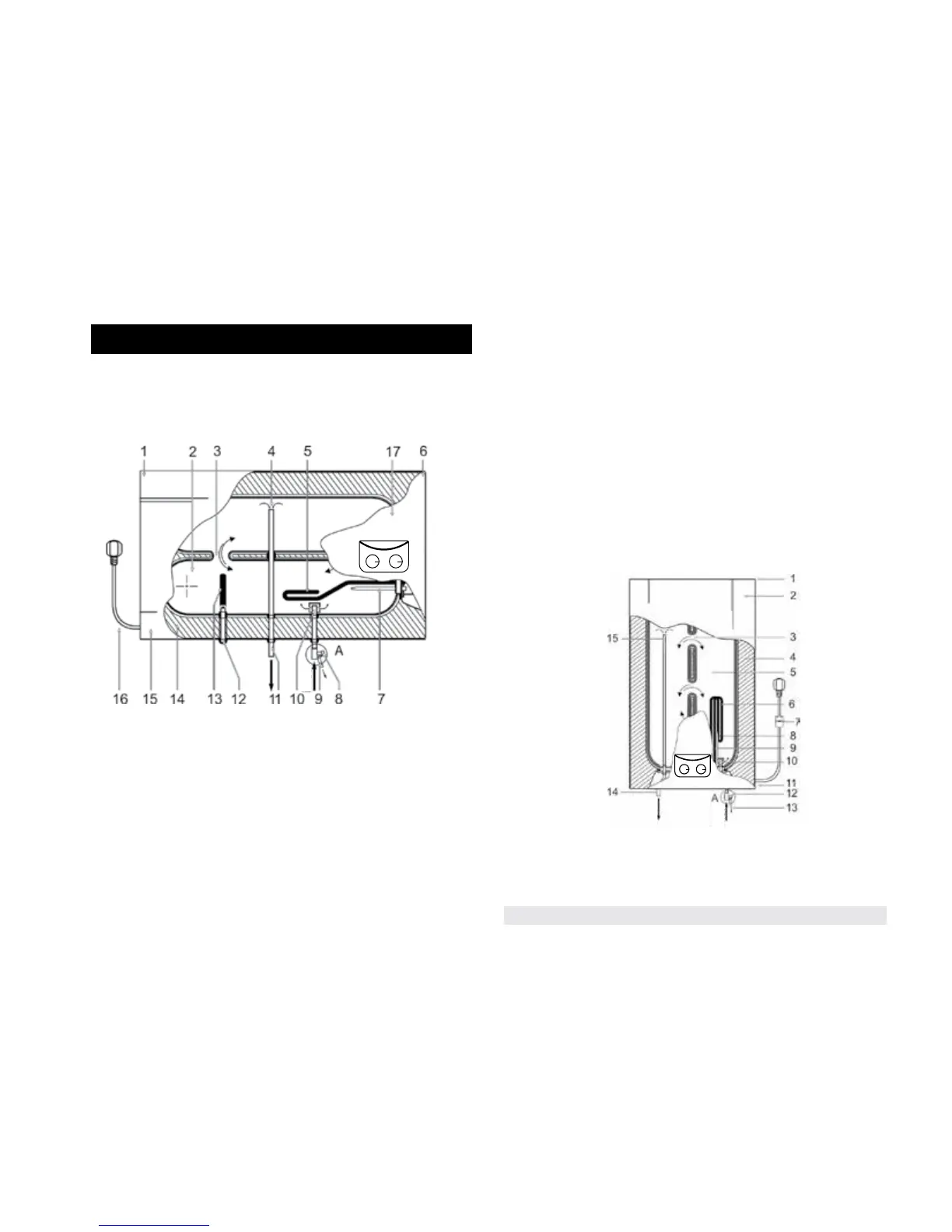

На рис. 3 представлено устройство водонагревателя горизонтального
типа серии FSМ2/FSQ2. На рис. 4 представлено устройство водонагре-
вателя вертикального типа серии FSМ1/FSQ1
Серия FSM2/FSQ2
Серия FSM1/FSQ1
Выход
Вход
Выход
Вход
