слив воды
* *
*
слив воды
FSM6/FSM4
горизонтальное положение
FSM5/FSM3
вертикальное положение
1. Сетевой шнур с УЗО
2. Выходной патрубок
3. Кран регулировки потока горячей воды*
4. Смеситель*
5. Душевая насадка*
6. Кран регулировки потока холодной воды*
7. Сливная трубка
8. Комбинированный предохранительный клапан
9. Входной патрубок
10. Магниевый анод-патрубок для слива воды
11. Отсечной кран водопроводной магистрали*
12. Водопроводная магистраль
* не входит в комплект поставки
1. Сетевой шнур с УЗО
2. Смонтированный водонагреватель
3. Комбинированный предохранительный клапан
4. Кран входа холодной воды *
5. Смеситель *
6. Душевая насадка *
7. Отсечной кран водопроводной магистрали*
8. Сливная трубка
9. Водопроводная магистраль
10. Ванна *
11. Тройник*
Рис. 6

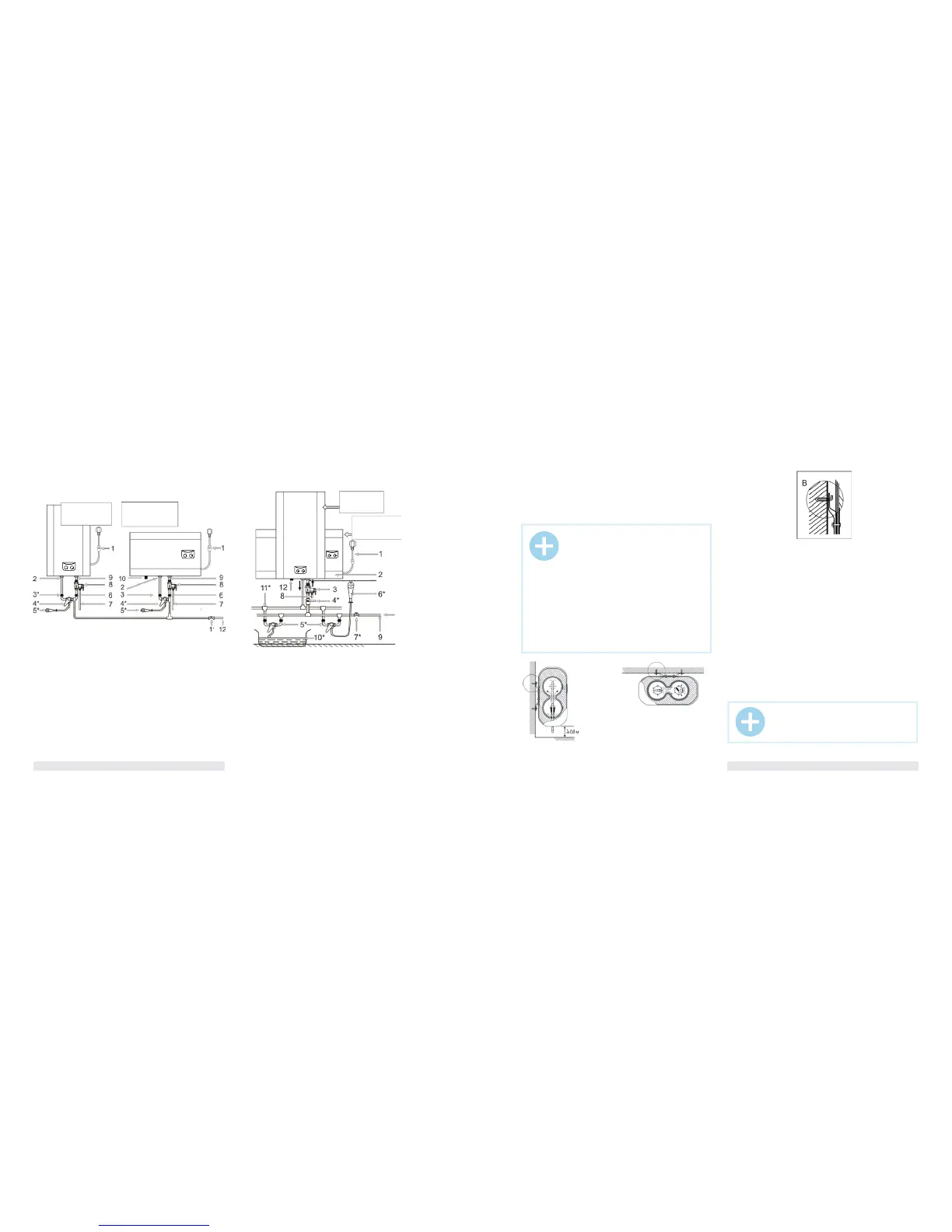

Способы монтажа водонагревателя
Способ монтажа водонагревателя для одной точки потребления
представлен на рис. 5 на примере серии FSM3/4
Способ монтажа водонагревателя для нескольких точек потребле-
ния на примере серии FSM3/4 представлен на рис. 6.
Рис. 5
водопроводная магистраль
FSM6/FSM4
горизонтальное положение
FSM5/FSM3
вертикальное положение
ПРИМЕЧАНИЕ!
Пожалуйста, для установки водонагревателя ис-
пользуйте принадлежности, предоставленные
производителем. Электрический водонагре
-
ватель нельзя крепить на стене до того, как вы
убедитесь, что кронштейн установлен надёжно и
прочно. В противном случае электрический во-
донагреватель может упасть со стены, что может
привести к его повреждению и даже к серьёзным
происшествиям с причинением вреда здоровью
и получением травм. При определении точек для
отверстий под анкерные болты следует преду
-
смотреть свободное пространство между нижней
частью водонагревателя и полом не менее 0,6 м,
а для серии FSM6/FSM4 ещё и свободное про
-
странство между боковой крышкой с правой
стороны и стеной для обеспечения удобства тех
-
нического обслуживания при необходимости его
проведения
Монтаж водонагревателя
1. Электрический водонагреватель следует устанавливать на проч-
ной стене. Если прочность стены не позволяет удерживать вес, рав-
ный двойному весу общего веса водонагревателя, полностью запол-
ненного водой, его следует устанавливать на специальной опоре.
2. После того, как вы выбрали правильное место установки водона-
гревателя, определите точки для отверстий под распорные болты с
крюками (определяются в соответствии со спецификацией прибора,
который вы выбрали). Просверлите в стене два отверстия соответ-
ствующей глубины с использованием сверла, подходящего по разме-
ру под распорные болты, прилагаемые к водонагревателю,
вставьте винты, поверните крюк вверх, плотно затяните гайки и затем
повесьте электрический водонагреватель на эти крюки
(см. Рис.8).
3. Прикрепите сетевую розетку к стене. Требования к розетке следу-
ющие: 230V/10A, однофазная, трёхпроводная. Рекомендуется разме-
стить розетку с правой стороны выше водонагревателя.
4. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света
и недоступном для попадания влаги. Однако для снижения потерь
тепла в трубопроводах место установки водонагревателя должно
находиться как можно ближе к месту использования горячей воды.
Рис.7
Рис. 8
ПРИМЕЧАНИЕ:
В местах или на стене, куда может попасть вода,
высота установки электрической розетки должна
быть не менее 1,8 м.
12. Магниевый анод- патрубок для слива воды
13. Входной патрубок
14. Выходной патрубок
* не входит в комплект поставки
(вид сбоку)
для серии FSM6/FSM4
(вид сверху)
для серии FSM5/FSM3
14
13
