8. War
tung

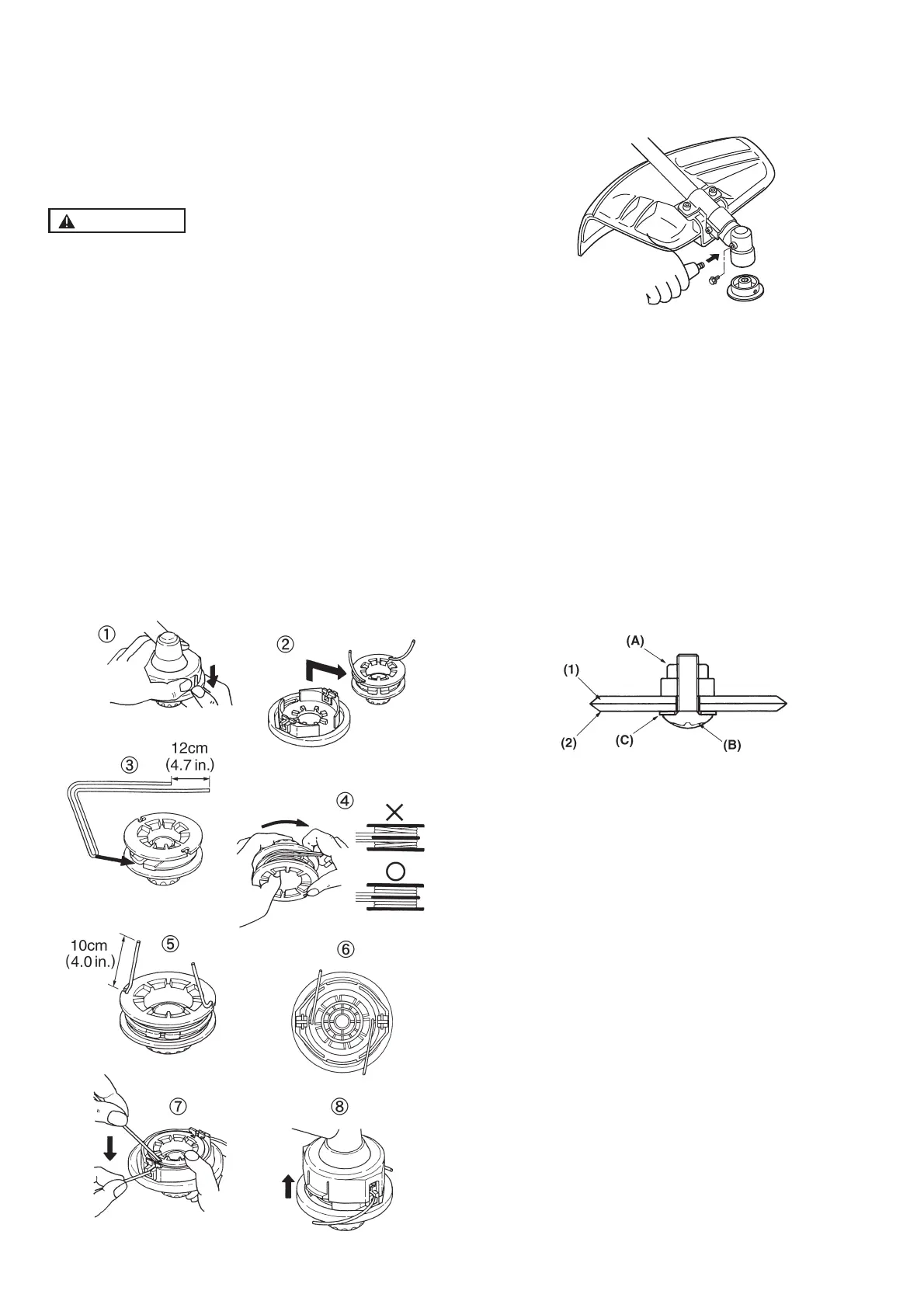

SENSENBAND NACHFÜLLEN
1
. Zum Austauschen ein Nylonband mit einem Durchmesser
von 2,4 mm verwenden. Die Spule nimmt Nylonband mit
einer Länge von bis zu 6 m beim 4-Zoll-Schneidekopf auf.
Längere Nylonbänder sollten nicht verwendet werden, da
dies die Schnittleistung beeinträchtigen könnte.
W
ARNUNG
A
us Sicherheitsgründen darf kein metallverstärktes Nylon-
band verwendet werden.
2. Den mit Schlitzen versehenen Bereich auf beiden Seiten des
Spulengehäuses eindrücken und die Kappe abnehmen.
3. Die Spule heraus nehmen und das verbleibende Nylonband
herausziehen. Das eine Ende des neuen Nylonband durch
die Spulenlöcher führen und so lange ziehen, bis beide
Bandenden gleich lang sind.
4. Das Nylonband in der auf der Spule angezeigten Richtung
aufwinden.
5. Haken Sie jedes Ende der Leitung in den Schlitz am Rand
der Spule ein und führen Sie anschließend die Enden durch
die Ösen des Gehäuses. Stellen Sie sicher, dass sich die
Feder an der ordnungsgemäßen Stelle befindet.
6. Während die Spule gegen das Gehäuse gehalten wird, die
Schnurenden ziehen, um sie aus dem Schlitz zu bekommen.
7. Den Schlitz an der Bodenkappe mit dem Haken auf dem
Gehäuse ausrichten, dann die Kappe gegen das Gehäuse
drücken, bis sie einschnappt.
8. War
tung
8. Wartung
GETRIEBEGEHÄUSE
•
Die Reduktionszahnräder mit Mehrzweck-Schmier
mittel auf
Lithiumbasis ist im Übertragungs-winkel zu verwenden.
Neues Fett alle 25 Stunden Betrieb oder öfter, je nach den
Einsatzbedingungen, auftragen.
•
Die Schneidehalter vor der Installation des neuen Fetts
entfernen, damit altes Fett entfer
nt werden kann.
KLINGEN
•
Beim Nachfüllen von Kraftstoff oder in Arbeitspausen können
die Klingen geölt wer
den.
•
Ist zwischen der oberen und unter
en Klinge ein Spalt zu
sehen, so sind die Klingen anhand des untenstehend be-
schriebenen Verfahrens einzustellen.
(1) Obere Klinge (2) Untere Klinge
1. Die Konter
mutter (A) wie in der Abbildung gezeigt lösen.
2. Die Schraube (B) voll anziehen und dann eine Drittel- bis
eine halbe Umdrehung zurück drehen.
3. Die Schraube in Position halten und dabei die Kontermutter
festziehen.
4. Die Unterlegscheibe (C) muss mit dem Finger gedreht
werden können.
55DE
