Desensamble / Reensamble Del Marcador (viene de la página 16)
E
S
P
A
Ñ
O
L
E
S
P
A
Ñ
O
L

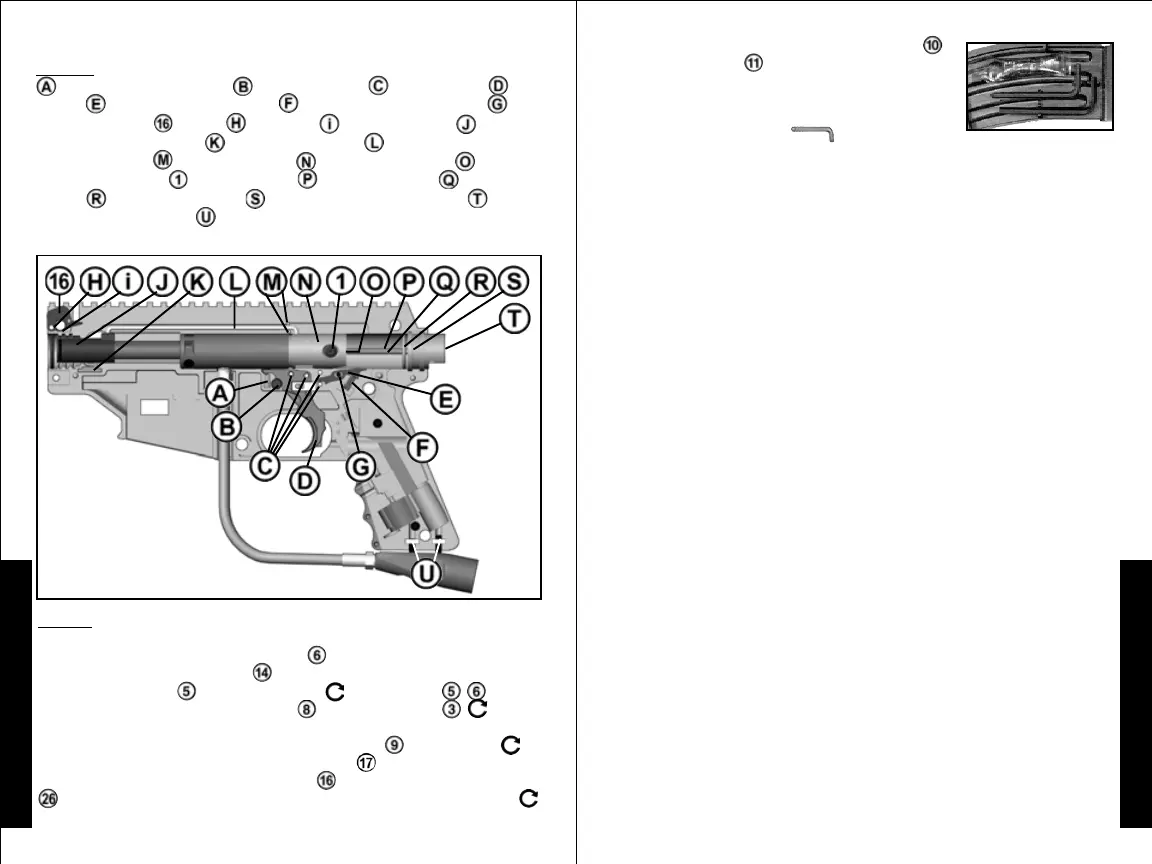

Reensamble de la mitades del recibidor
Reensamble de la mitades del recibidor (viene de la página 17)
PASO 1: Asegúrese que el ensamble del gatillo: ( resorte del gatillo*
:
❏
seguro de detente ;
❏
Pines (4) ;
❏
Gatillo ;
❏
Cierre
;
❏
Resorte del cierre ;
❏
Pin de cierre (negro) );y
Asegure el codo
+ Pin* + resorte , tornillo frontal* ; acople
de enganche de bolas
; brazo conector* ; dos pasadores del
brazo conector*
; tornillo trasero* + tornillo inserción ; manija
del tornillo trasero
; resorte guía* y pasador guía* ; empaque
Buffer
; tapón posterior ; tapón posterior cubierto ;dos
tuercas del adaptador
; en su posición y (*=engrasar). (Ver páginas
9 - 10 diagrama esquemático de partes básicas si es necesario).
Reensamble de la mitades del recibidor
(continua en la página 18)
18
PASO 2:
❏
Con cuidado instale la mitad izquierda de receptor ( Asegurese
de que las mitades ensamblan adecuadamente ).
❏
Luego reinserte los 3 tornillos cortos .
❏
Si el barril tiene una cubierta introduzcala ahora.
❏
Luego reinserte
los 3 tornillos largos
.
❏
Luego apriete los 6 tornillos / .
❏
Reinstale el adaptador del tanque con dos tornillos NOTA:
cuando se re-ensablan el tornillo mas corto de el adaptador va en la parte frontal.
❏
Aceite el empaque del barril y inserte el barril con cuidado de
le vuelta.
❏
Deslice el codo de alimentacion dentro de el recibidor y
de vuelta hasta que quede asegurado
.
❏
Deslice el vista trasera
dentro de el recibidor y inserte el tornillo y apriete con cuidado .
❏
Haga presion en las dos aletas del recámara y
deslice la recámara
dentro de el marcador hasta
que queden aseguradas en su lugar. NOTA: La
recámara puede ser usada para guarder las
herramientas y aceite lubricante para marcador. ( como
se muestran 2 llaves deAllen
y aceite lubricante).
NOTA : Con
mucho cuidado y
usando su mano
coloque todas las
partes que van en
roscas sin apretarlas
demasiado para no
alterarlas.
