Retire el barril que esta suelto .
❏
Retire el magazine ,haga
presion en las dos aletas
que estan dentroyauncostado para
sacarlo.
❏
De vuelta al el tornillo calibrador de velocidad hasta
que se detenga.
❏
Suelte los 2 tornillos del adaptador .
❏
Retire el
codo alimentador
. Haga presion sobre el seguro de alimentacion
de tal forma que pueda inclinarlo para afuera y sacarlo del recibidor.
Desensamble Del Marcador
(continua en la página 16)
Almacenaje: (viene de la página 14)
E
S
P
A
Ñ
O
L
E
S
P
A
Ñ
O
L
Remosión de la válvula y tubo de potencia. NOTA: No remueva
la linea de gas, a no ser que exista un escape o necesite reemplazar la
válvula. Si es necesario hacerlo, necesitará cinta de teflón o pasta para
reinstalar. NOTA: Con mucho cuidado y usando su mano coloque todas
las partes que van en roscas sin apretarlas demasiado para no alterarlas.
❏
Remover la válvula del tubo de potencia: Si es necesario la remoción
de la válvula, utilice una llave de tuercas
, que en forma muy lenta
desatornille el conector de la línea de gas. Una vez se ha removido, la
válvula se podrá deslizar hacia fuera por detrás del tubo de potencia.
NOTA: Revise el empaque de la válvula externa en este momento. Si el
empaque esta maltratado, el marcador no podra funcionar correctamente.
❏
Limpie todas las partes y engrase los empaques.
❏
Reinstalar la válvula dentro del tubo de potencia:
❏
Inserte una valvula
limpia y aceitada dentro de el tubo de potencia y alinie los agujeros de la
valvula con los de el tubo de potencia
❏
Use cinta de Teflon o pasta en
los acoples de la linea de gas, y muy lentamente atornille la valvula con
una llave
, no los apriete demasiado.
❏
Retire todo tipo de
exceso de pasta.
❏
Reinstalar el tubo de potencia y la válvula:
❏
alinie los agujeros de el
recibidor derecho con los de el tubo de potencia / la válvula, coloque
pegante Loctite #271 y selle a los tornillos
de la válvula ,
- no los apriete demasiado.
❏
Retire todo tipo de exceso de pasta.

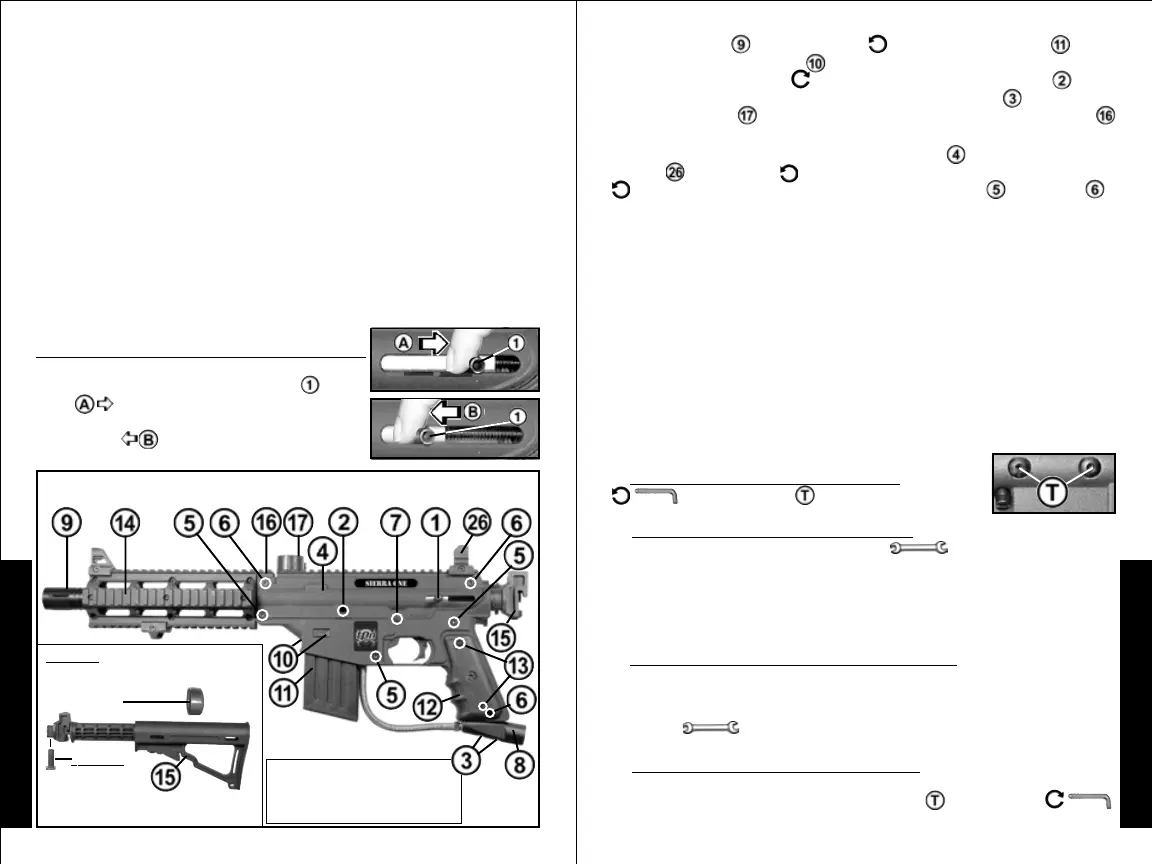

Desensamble / Reensamble Del Marcador
(continua en la página 17)
Desensamble / Reensamble Del Marcador (viene de la página 15)
❏
Primero seguir las instrucciones, para Desensamble del Marcador como
se explica en la página 15.
Ponga el marcador en posición de desengatillado.
Para desengatillar el marcador: presione y
sontenga la manija del tornillo trasero
hacia
atràs
,
❏
luego hale el gatillo y
❏
suelte
la manija hacia adelante muy despacio para
adelante
con lo cual quedara
desengatillado el marcador.
NOTA : ( Si remueve los 2
tornillos de el adaptador, los
tornillos cortos van en la parte
frontal cuando reensamble ).
Las partes basicas
no se muestran en los esquemas de las
páginas 9-10.
TA06201 El Ensamble de La Culata
Contraíble (Reemplasa la cubierta
de la tapa tracera de la
tapa Tracera )
TA09919
Tornillo
NOTA : Con mucho cuidado y usando su mano coloque todas las partes
que van en roscas sin apretarlas demasiado para no alterarlas.
Desensamble / Reensamble Del Marcador
❏
Los protectores para ojos diseñados para paintball deben ser usados
por los jugadores y cualquier persona que este en el rango de alcance
durante el desensamble / ensamble.
❏
Primero siga las instrucciones, para Descargando Su Marcador y
❏
Remoción Del Cilindro De Suministro De Aire descritas en las paginas 11-
13.
❏
No desensamble este marcador mientras este presurizado. No
presurise un marcador parcialmente ensamblado.
❏
Para remover la parte izquierda del recibidor :
❏
Remover el vista
trasera
: desatornille el tornillo y sacarlo del recibidor.
❏
Remueva
los 6 tornillos de coneccion del recibidor ( 3 largos + 3 cortos ).
Luego cuidadosamente, levante la tapa teniendo acceso a la parte interior.
❏
Con su mano derecha remueva el extremo de la cubierta, para retirar
el pasador y el resorte guia. Estas partes deben ser removidas, antes
que los tornillos del mango sean removidos. Desconecte el brazo conector,
desde la parte inferior y tornillos frontales. Deslizar la parte frontal del
tonillo del tubo de potencia y verifique el empaque. Limpie y engrase el
empaque, si se encuentra dañado; remplacelo. Haga lo mismo con el
empaque del tornillo trasero.
❏
Remover el tubo de potencia / la valvula: desatornille
los dos tornillos que aseguran la valvula
a el recibidor de el lado derecho.
asegúrese que el marcador este limpio y aceitado (ver limpieza y
mantenimiento en la página 14) para que no se oxiden. Almacene su marcador
con la manija del tornillos hacia adelante y desengatillado (ver página 15).
Cuando saque de nuevo su marcador, asegúrese que el seguro del gatillo
este en la posición de Safe ( ver página3)yqueelmecanismo de bloqueo
del barril este instalada ( ver página 1 ). Usted debe aplicar aceite en los
empaques tornillos traseros y delanteros, antes de ser usados (ver limpieza
y mantenimiento ver página 14).
